2 – Produktbeschreibung

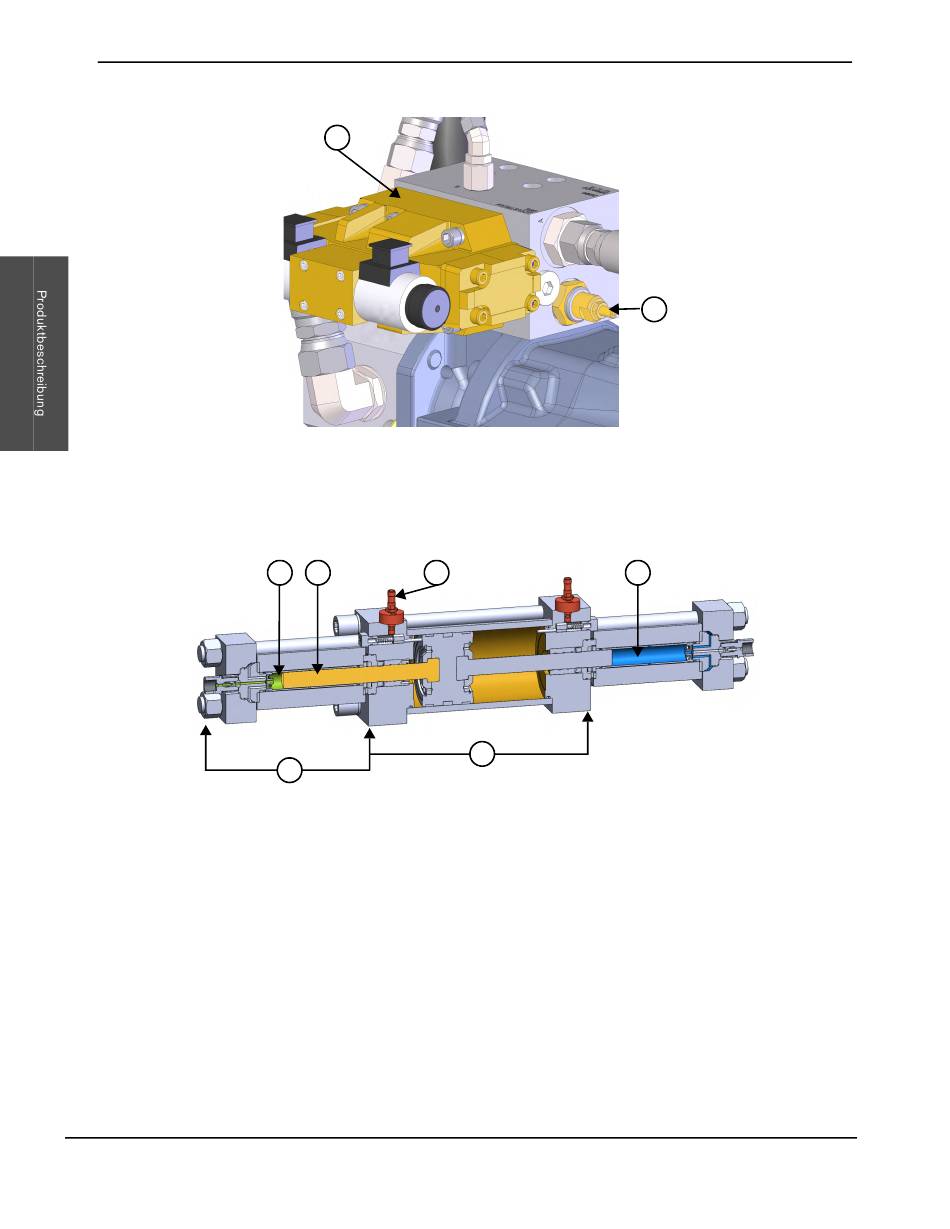

Primärer Hydraulikverteiler
1 Schaltventil
Ein auf dem Hydraulikverteiler montiertes Schaltventil leitet das Hydrauliköl abwechselnd zu beiden Seiten des
Druckübersetzers. Ein Überdruckventil schützt die Pumpe vor zu hohem Druck.
Druckübersetzer
1 Hochdruckwasser
2 Tauchkolben
3 Näherungsschalter
Auf beiden Seiten des Hydraulik-Mittelabschnitts sitzt ein Näherungsschalter, der an das Schaltventil
Signale sendet.
Die auf beiden Seiten des Kolbens montierten Tauchkolben dringen in das linke bzw. rechte Hochdruckende ein.
Das Hydrauliköl drückt den Kolben nach einer Seite, während sich der leere Zylinder mit Niederdruckwasser füllt.
Der Tauchkolben auf der anderen Seite des Zylinders setzt das Wasser zum Lochstechen oder Schneiden
unter Druck.
36
1
1 2 3
5
2 Überdruckventil
4
6
4 Niederdruckwasser
5 Hochdruckende
6 Hydraulik-Mittelabschnitt
