2 – Produktbeschreibung
Hydraulischer Steuerverteiler

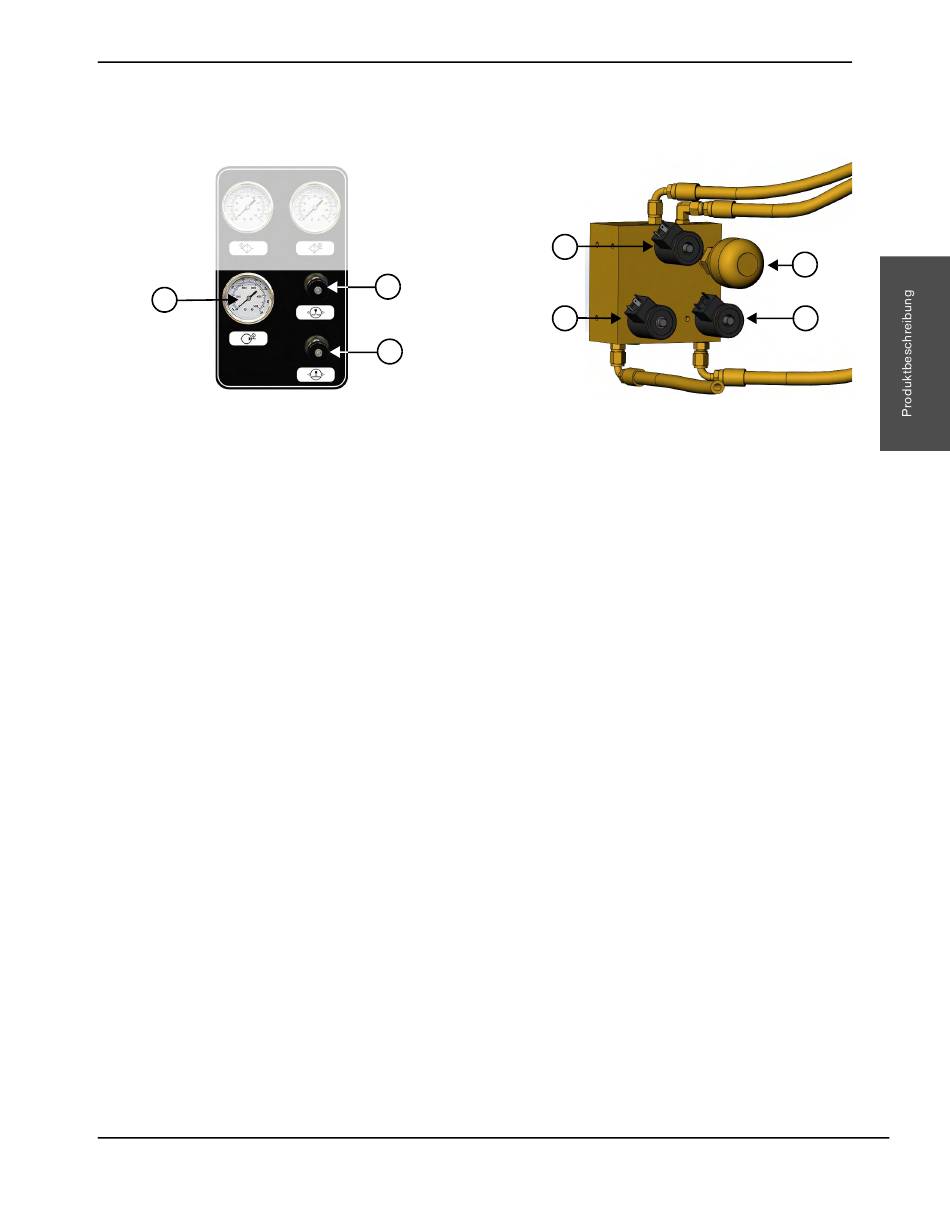

Die Standardausführung der Pumpe ist mit einem hydraulischen Steuerverteiler ausgestattet.
1
Vorne
1 Hydraulikdruck-Manometer
2 Einstellknopf für den Schneiddruck
3 Einstellknopf für den Lochstechdruck
Hydraulikdruck-Manometer
Dieses Manometer zeigt den Hydraulikdruck in der Pumpe an.
Einstellknopf für den Schneiddruck
Mit diesem Knopf wird der Wasserdruck vor dem Druckübersetzer zum Schneiden eingestellt.
Um den ungefähren Wasserdruck zu berechnen, multiplizieren Sie den Hydraulikdruck des Manometers mit 20.
Einstellknopf für den Lochstechdruck
Mit diesem Knopf wird der Wasserdruck vor dem Druckübersetzer zum Lochstechen eingestellt.
Druckaktivierungs-Magnetventil
Dieses Magnetventil schaltet den Pumpendruck ein und aus.
Schneiddruck-Magnetventil
Dieses Magnetventil schaltet die Pumpe in den Lochstechdruckmodus, wenn es eingeschaltet ist, und in den
Schneiddruckmodus, wenn es ausgeschaltet ist.
Hydraulikspeicher
Dieser dient als Druckausgleich des Hydrauliköls für das Hydraulik-Manometer.
Druckentlastungs-Magnetventil
Dieses Magnetventil dient zum Öffnen und Schließen des Druckentlastungsventils.
