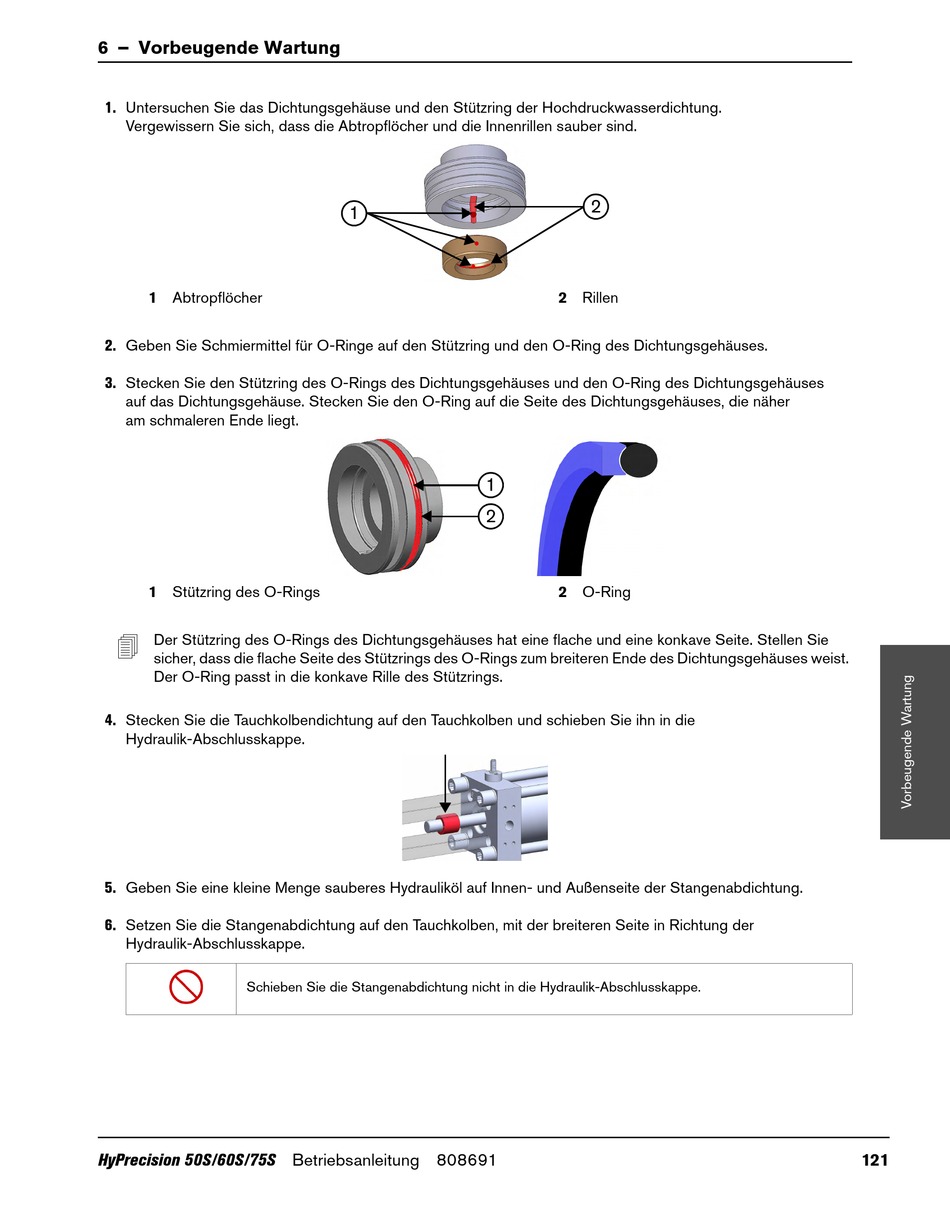

6 – Vorbeugende Wartung
1. Untersuchen Sie das Dichtungsgehäuse und den Stützring der Hochdruckwasserdichtung.
Vergewissern Sie sich, dass die Abtropflöcher und die Innenrillen sauber sind.
1 Abtropflöcher
2. Geben Sie Schmiermittel für O-Ringe auf den Stützring und den O-Ring des Dichtungsgehäuses.
3. Stecken Sie den Stützring des O-Rings des Dichtungsgehäuses und den O-Ring des Dichtungsgehäuses
auf das Dichtungsgehäuse. Stecken Sie den O-Ring auf die Seite des Dichtungsgehäuses, die näher
am schmaleren Ende liegt.
1 Stützring des O-Rings

Der Stützring des O-Rings des Dichtungsgehäuses hat eine flache und eine konkave Seite. Stellen Sie
sicher, dass die flache Seite des Stützrings des O-Rings zum breiteren Ende des Dichtungsgehäuses weist.
Der O-Ring passt in die konkave Rille des Stützrings.
4. Stecken Sie die Tauchkolbendichtung auf den Tauchkolben und schieben Sie ihn in die
Hydraulik-Abschlusskappe.
5. Geben Sie eine kleine Menge sauberes Hydrauliköl auf Innen- und Außenseite der Stangenabdichtung.
6. Setzen Sie die Stangenabdichtung auf den Tauchkolben, mit der breiteren Seite in Richtung der
Hydraulik-Abschlusskappe.
Schieben Sie die Stangenabdichtung nicht in die Hydraulik-Abschlusskappe.
HyPrecision 50S/60S/75S Betriebsanleitung 808691
1
1
2
2
2 Rillen
2 O-Ring
