2 – Produktbeschreibung
Hauptanlagen
Elektrische Anlage
Die Pumpe wird mit dreiphasigem Wechselstrom (AC) betrieben. Einige Teile, wie z. B. Magnetventile
und Sensoren werden mit 24 Volt Gleichspannung (DC) einer Stromversorgung im elektrischen
Anschlusskasten versorgt.

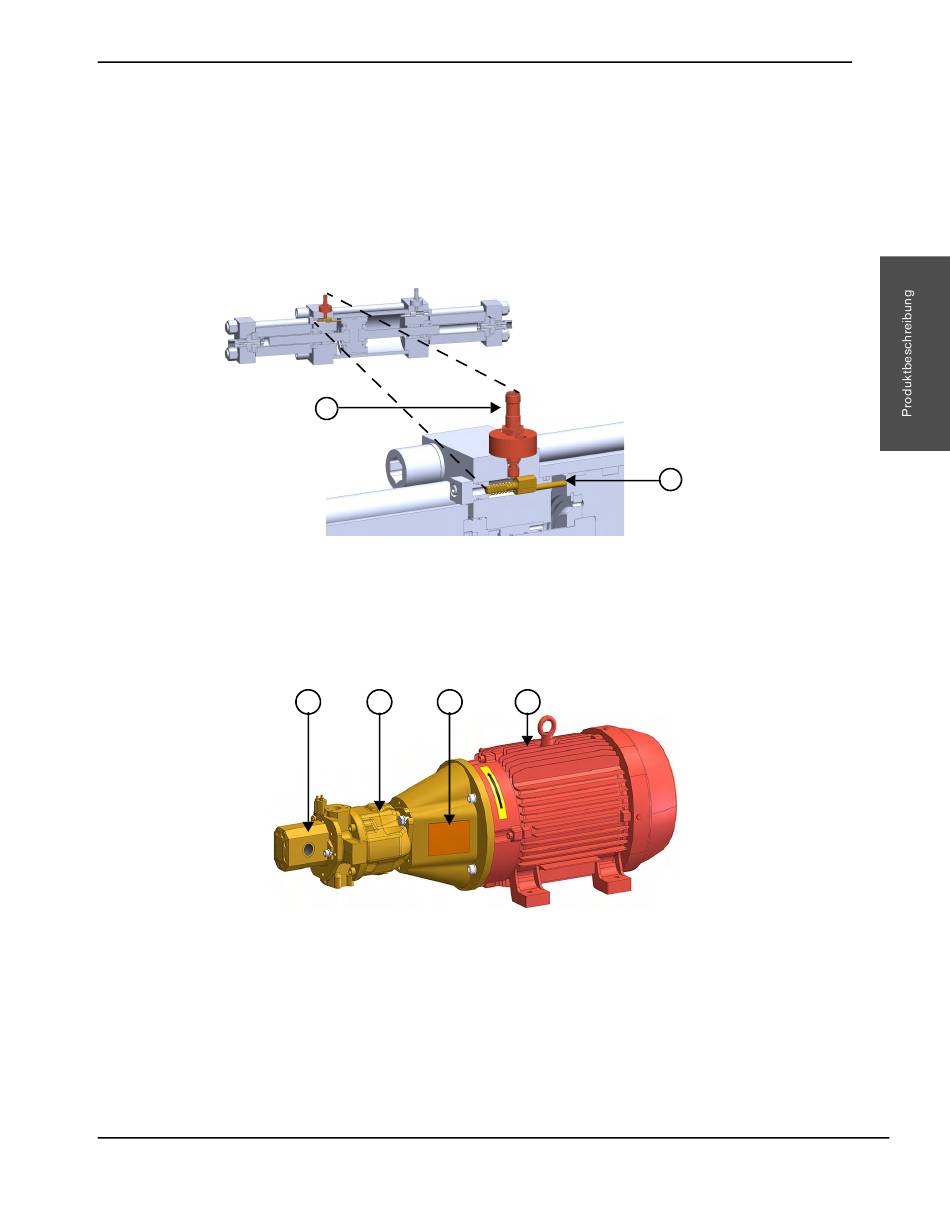

Endschalter
1 Näherungssensor
Wenn das Hydrauliköl den Kolben ans Ende des Hydraulik-Mittelabschnitts drückt, drückt der Kolben seinerseits
gegen einen unter Federspannung stehenden Anzeigestift. Durch ein Signal vom Näherungssensor über dem
Anzeigestift ändert das Schaltventil im primären Hydraulikverteiler die Richtung des Druckübersetzers.
Primärmotor
1 Getriebepumpe
2 Primäre Hydraulikpumpe
Der Primärmotor treibt eine primäre Hydraulikpumpe an, die Hydrauliköl durch den Druckübersetzer pumpt.
Eine Getriebepumpe pumpt Hydrauliköl durch den Kühlkreislauf.
HyPrecision 50S/60S/75S Betriebsanleitung 808691
1
1
2
3
2
2 Anzeigestift
4
3 Wellen-Abdeckung
4 Primärmotor
33
