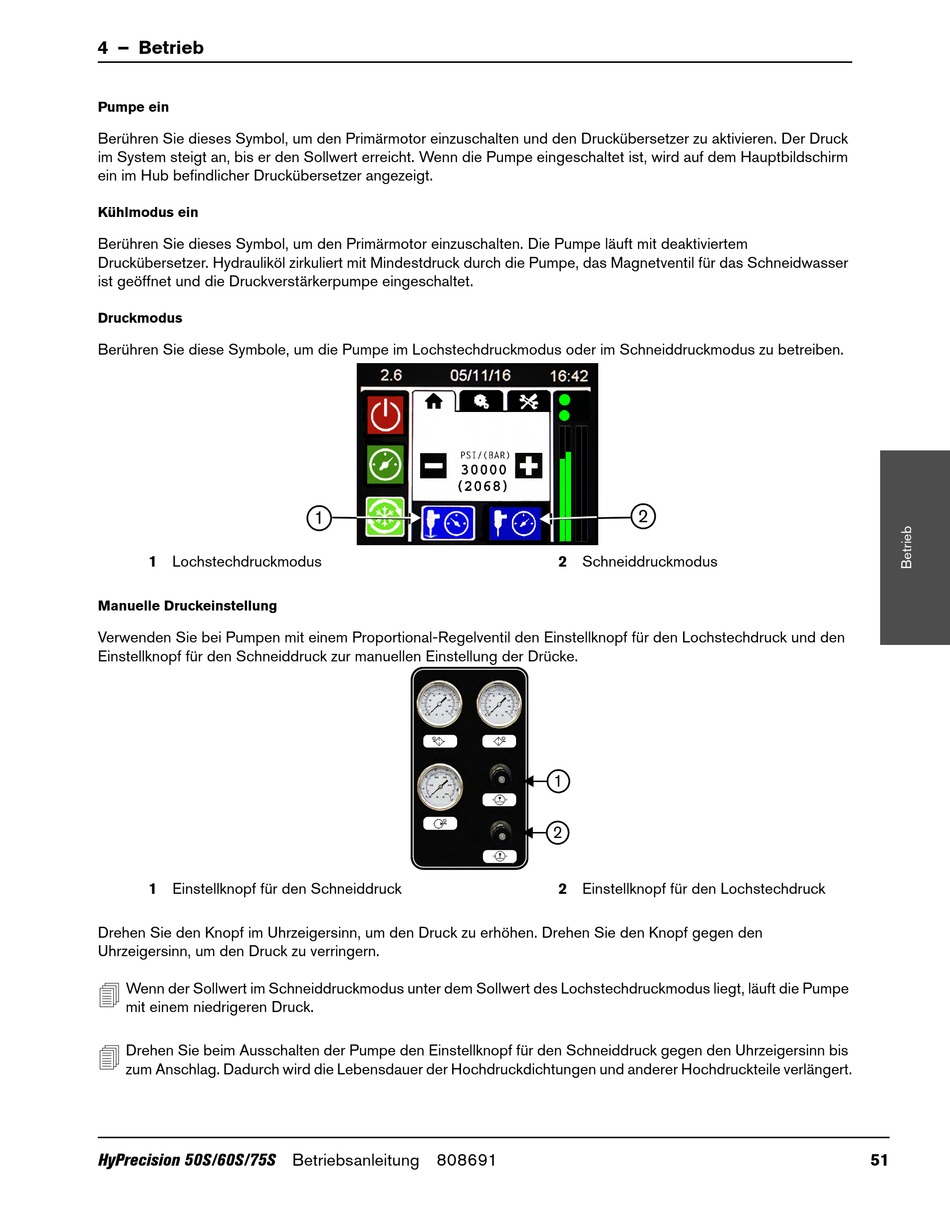

Hypertherm HyPrecision 50S Betriebsanleitung Seite 51

4 – Betrieb
Pumpe ein
Berühren Sie dieses Symbol, um den Primärmotor einzuschalten und den Druckübersetzer zu aktivieren. Der Druck
im System steigt an, bis er den Sollwert erreicht. Wenn die Pumpe eingeschaltet ist, wird auf dem Hauptbildschirm
ein im Hub befindlicher Druckübersetzer angezeigt.
Kühlmodus ein
Berühren Sie dieses Symbol, um den Primärmotor einzuschalten. Die Pumpe läuft mit deaktiviertem
Druckübersetzer. Hydrauliköl zirkuliert mit Mindestdruck durch die Pumpe, das Magnetventil für das Schneidwasser
ist geöffnet und die Druckverstärkerpumpe eingeschaltet.
Druckmodus
Berühren Sie diese Symbole, um die Pumpe im Lochstechdruckmodus oder im Schneiddruckmodus zu betreiben.
1 Lochstechdruckmodus
Manuelle Druckeinstellung
Verwenden Sie bei Pumpen mit einem Proportional-Regelventil den Einstellknopf für den Lochstechdruck und den
Einstellknopf für den Schneiddruck zur manuellen Einstellung der Drücke.
1 Einstellknopf für den Schneiddruck
Drehen Sie den Knopf im Uhrzeigersinn, um den Druck zu erhöhen. Drehen Sie den Knopf gegen den
Uhrzeigersinn, um den Druck zu verringern.

Wenn der Sollwert im Schneiddruckmodus unter dem Sollwert des Lochstechdruckmodus liegt, läuft die Pumpe
mit einem niedrigeren Druck.

Drehen Sie beim Ausschalten der Pumpe den Einstellknopf für den Schneiddruck gegen den Uhrzeigersinn bis
zum Anschlag. Dadurch wird die Lebensdauer der Hochdruckdichtungen und anderer Hochdruckteile verlängert.
HyPrecision 50S/60S/75S Betriebsanleitung 808691
1
2
2 Schneiddruckmodus
1
2
2 Einstellknopf für den Lochstechdruck
51
