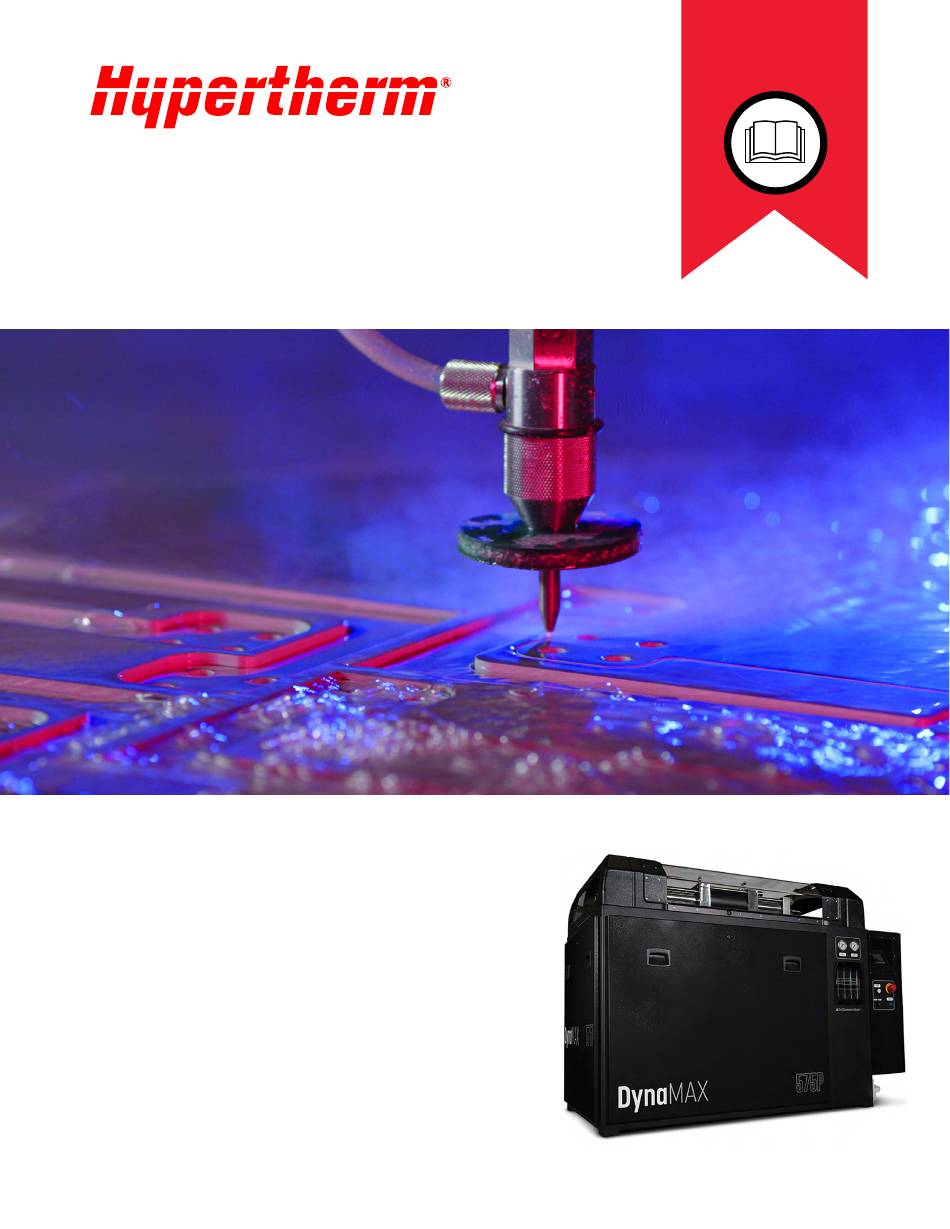

DynaMAX™ 550P/560P/575P
Wasserstrahlpumpe
Betriebsanleitung
811390DE – REVISION 0
DEUTSCH – GERMAN

Werbung

Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für Hypertherm DynaMAX 550P

Inhaltszusammenfassung für Hypertherm DynaMAX 550P

  • Seite 1 DynaMAX™ 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE – REVISION 0 DEUTSCH – GERMAN...
  • Seite 2 DynaMAX, Seal Maintenance Indicator, SMI, Seal Maintenance Technology, SMT, AccuStream und Hypertherm sind Schutzmarken von Hypertherm, Inc., die in den Vereinigten Staaten und anderen Ländern registriert sein können. Alle weiteren Marken sind Marken der jeweiligen Eigentümer. Ökologische Verantwortung ist einer der zentralen Werte bei Hypertherm.
  • Seite 3 DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE REVISION 0 Deutsch/German Übersetzung der Original-Anweisungen Januar 2022 Hypertherm, Inc. Hanover, NH 03755 USA www.hypertherm.com...
  • Seite 4 Die Produkte von Hypertherm werden mit der Verpflichtung zur fortlaufenden Qualitätskontrolle und Sicherheit entwickelt und hergestellt. Wenden Sie sich an einen Mitarbeiter des Technischen Service von Hypertherm für Informationen und Support bezüglich Installation, Betrieb, Wartung und Reparatur dieser Anlage.

  • Seite 5: Inhaltsverzeichnis

    Nationale und örtliche Sicherheitsbestimmungen ..................13 Zertifizierungsprüfzeichen ..........................13 Abweichungen in nationalen Normen......................14 Übergeordnete Systeme ............................15 Ökologische Verantwortung ..................... 17 Hypertherm-Produkte: Abfall und Recycling ....................17 Partikelemission und Abwasserqualität ......................17 Umgang mit und Verwendung von Chemikalien ...................18 Sicherheit............................ 19 Handbücher................................19 Qualifikation und Schulung der Bediener ......................20 Informationen und Behandlung bei medizinischen Notfällen ..............21...
  • Seite 6 Ausschalten der Pumpe..........................58 Lokale Bedienung der Pumpe...........................59 Auswahl des Druckmodus ........................59 Einstellen des Soll-Wasserdrucks......................59 Ausschalten der Pumpe..........................59 Not-Aus-Taste ...............................60 Ausschalten der Pumpe: am Ende des Tages oder der Schicht...............60 Redundante Druckübersetzer ...........................61 Im Betrieb befindlichen Druckübersetzer ändern................62 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 7 Die Hydraulikölseite des Kühlers reinigen ..................90 Niederdruckwasser ..........................91 Austausch der Wasserfilter........................91 Prüfen der Wasserqualität ........................93 Druckübersetzer ..............................96 Wartung des Druckübersetzers vorbereiten ..................98 Zerlegen des Druckübersetzers......................99 Zusammenbau des Druckübersetzers....................106 Druckentlastungsventil ............................ 120 Druckentlastungsventil reparieren ..................... 121 Einbau des Druckentlastungsventils ....................122 DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 8 Alarme.................................. 149 Arten von Alarmen..........................149 Warnungen ............................. 150 Störungen ............................... 152 Druckübersetzer ..............................155 Undichtigkeiten ............................155 Überhub..............................160 Hydrauliköl ................................166 Temperatur .............................. 168 Die Pumpe macht beim Betrieb Geräusche ................... 169 Niederdruckwasser............................170 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 9 Kühlung..............................189 Hydrauliköl .............................. 190 Druckluft ..............................190 Versorgungen ............................191 Empfang und Auspacken der Anlage......................192 Installation der Pumpe ............................. 193 Einbau des externen Wärmetauschers (Option)................195 Anschließen der Versorgungen der Pumpe ....................196 DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 10 Enter or change the time and date (Uhrzeit und Datum eingeben oder ändern) ....215 Druckübersetzer-Steuerung ....................... 216 Pressures (Drücke) ..........................217 SD Card (SD-Karte)..........................218 Remote-Betrieb ..............................218 Lagerung ................................218 9 Einbauerklärung........................219 10 Technische Zeichnungen ......................221 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 11: Gewährleistung

    15 Monate ab Versanddatum, Schleifmittel-Großtank oder 12 Monate ab dem bestätigten Installationsdatum, Schleifmittelregler je nachdem, was zuerst eintritt Druckluft-Stellantrieb für Absperrventile 600 Betriebsstunden bei Verwendung eines Diamantdüse Hülsenfilters und Einhaltung der Anforderungen von Hypertherm an die Wasserqualität DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 12 Gewährleistung Die Hypertherm-Gewährleistung erstreckt sich nicht auf folgende Fälle von Defekten, Ausfällen, Beschädigungen, Mängeln oder Fehlern: Fälle, die nicht innerhalb des Gewährleistungszeitraums an Hypertherm gemeldet werden;  oder Fälle, die auf Modifikationen, Missbrauch, Zweckentfremdung, Nichteinhaltung der  Installations- oder Betriebsanleitung, unautorisierte Reparatur, unzureichende Wartung, Vernachlässigung, Unfall oder die Verwendung nicht zugelassener Teile zurückzuführen sind;...

  • Seite 13: Produktverantwortung

    Bauteile die geltenden nationalen Sicherheitsnormen erfüllen und entsprechend im Labor getestet wurden. Hypertherm versieht seine Produkte erst mit einem Zertifizierungsprüfzeichen, nachdem das Produkt mit vom zugelassenen Testlabor genehmigten sicherheitskritischen Bauteilen ausgestattet wurde. Nachdem das Produkt das Werk von Hypertherm verlassen hat, verlieren die Zertifizierungsprüfzeichen ihre Gültigkeit, wenn einer oder mehrere der folgenden Fälle eintreten:...

  • Seite 14: Abweichungen In Nationalen Normen

     Es ist wichtig, dass das Produkt und seine Zertifizierungsprüfzeichen für den endgültigen Installationsort geeignet sind. Werden Produkte von Hypertherm in ein Land zum Export in ein anderes Land geliefert, muss das Produkt für den endgültigen Standort korrekt konfiguriert und zertifiziert sein.

  • Seite 15: Übergeordnete Systeme

    Teile zu ergreifen. Wenn das übergeordnete System nicht schon zertifiziert ist, wenn der Originalgerätehersteller oder der Systemintegrator Produkte von Hypertherm integriert, muss die Installation ggf. auch von den örtlichen Behörden genehmigt werden. Holen Sie den Rat eines Rechtsberaters und Experten für örtliche Vorschriften ein, wenn Sie sich bezüglich der Regeleinhaltung nicht sicher sind.
  • Seite 16 Produktverantwortung 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 17: Ökologische Verantwortung

    Partikelemission und Abwasserqualität Hypertherm stellt die zu schneidenden Materialen weder her noch zur Verfügung und hat keine Kenntnis der Partikel, die aus den geschnittenen Materialien austreten, und ob sie eine körperliche Gefahr oder ein Gesundheitsrisiko darstellen können. Lassen Sie sich von Ihrem Lieferanten oder einem anderen technischen Berater hinsichtlich der Eigenschaften des Materials, das Sie mit einem Hypertherm-Produkt schneiden, beraten.

  • Seite 18: Umgang Mit Und Verwendung Von Chemikalien

    Die chemischen Vorschriften in den USA, Europa und anderen Orten verlangen, dass für alle mit dem Produkt mitgelieferten Chemikalien sowie für die mit dem oder am Produkt eingesetzten Chemikalien MSDB und SDB zur Verfügung gestellt werden. Die Liste der Chemikalien wird von Hypertherm bereitgestellt. (Material-)Sicherheitsdatenblätter können Sie unter www.hypertherm.com/docs abrufen.

  • Seite 19: Sicherheit

    Die Navigationsanweisungen können ohne Vorankündigung geändert werden. Die Sicherheitsvorkehrungen in diesem Handbuch sind allgemein gehalten und können nicht jede Situation vorhersehen. Hypertherm, Inc. erkennt an, dass unvorhergesehene Situationen, wie z. B. Ausfall von Geräten, Veränderlichkeit des Standortes, unzureichende Wartung, Störungen von...

  • Seite 20: Qualifikation Und Schulung Der Bediener

    Anlage führen können Bedienung aller Steuerungen  Verfahren zur Erkennung von und angemessenen Reaktion auf Probleme mit der Anlage  Durchführung von Wartungsverfahren  Eine Ausfertigung der Betriebsanleitung  Diese Aufstellung erhebt keinen Anspruch auf Vollständigkeit. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 21: Informationen Und Behandlung Bei Medizinischen Notfällen

    Geben Sie intravenöse Antibiotika mit einem breiten Anwendungsspektrum für Gram-negative und Gram-positive Organismen.  Eine Röntgenuntersuchung ist das bevorzugte Bildgebungsverfahren.  Ein akutes Kompartmentsyndrom ist möglich.  Wunde offen lassen.  Ausschließlich isotonische Kochsalzlösungen zum Befeuchten der Wunde verwenden. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 22: Sicherheitsinformationen Für Betrieb, Wartung, Reparatur Und Installation

    Reichweite der beweglichen Teile der Schneidanlage. WARNUNG Lassen Sie nur zugelassenes Personal diese Maschinen bedienen. WARNUNG Lassen Sie das gesamte Hochdruckwasser ab, bevor Sie an dieser Anlage arbeiten. WARNUNG HEISSE OBERFLÄCHE Nicht berühren. WARNUNG 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 23: Gefährliche Spannung

    Rohrleitungen oder andere Geräte blockiert werden. WARNUNG Blockieren oder entfernen Sie keine Warnungen, Sicherheitshinweise oder Anweisungen. WARNUNG Persönliche Schutzausrüstung wird empfohlen. Wenn Sie keine persönliche Schutzausrüstung verwenden, besteht die Gefahr von Verletzungen oder Tod. WARNUNG DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 24 Beim Betreiben von oder Arbeiten in der Nähe des Geräts zugelassenen Atemschutz tragen. Wasser, das aus einer Hochdruck-Armatur oder Druckentlastungsventil austritt, kann heiß sein. VORSICHT Prüfen und reinigen Sie die Anlage regelmäßig. Siehe Anlage prüfen und reinigen Seite 72. VORSICHT Führen Sie Reparaturen sofort durch. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 25: Symbole Und Prüfzeichen

    Verletzungen führen KÖNNTE oder bei Nichtbeachtung Schäden am Gerät verursachen VORSICHT WIRD. HINWEIS kennzeichnet einen Zustand oder eine Situation, die bei Nichtbeachtung Schäden HINWEIS an der Anlage verursachen KÖNNTE. Dieses Symbol kennzeichnet eine vorgeschriebene Maßnahme. Dieses Symbol kennzeichnet eine verbotene Maßnahme. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 26 Symbole und Prüfzeichen Dieses Symbol kennzeichnet Werkzeuge oder Materialien, die für ein Verfahren erforderlich sind oder empfohlen werden. Dieses Symbol kennzeichnet einen Tipp oder nützliche Informationen. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 27: Symbole Und Prüfzeichen Auf Der Anlage

    Anschlüsse können beim Transport und beim normalen Betrieb locker werden. Hydraulik-, Wasser- und Stromanschlüsse können sich beim Transport und im normalen Betrieb lockern. Es wird empfohlen, alle Anschlüsse bei der Installation und zudem jährlich zu überprüfen. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 28 Teile-Nummer der Pumpe Seriennummer Volt Φ Anzahl der Phasen in einer Stromversorgungsanlage Frequenz (Hertz) Empfohlener Hydrauliköltyp Hydrauliköltankvolumen (Liter) Volllaststrom (Ampere) SCCR Nenn-Kurzschlussstrom Imax Maximalstrom des Primärmotors (Ampere) Ausgangsleistung des Primärmotors (Kilowatt) L/min Maximale Durchflussmenge am Auslass (Liter/Minute) 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 29 Einbauerklärung des Herstellers über die Einhaltung geltender europäischer Richtlinien und Normen dar. Nur diejenigen Versionen der Produkte von Hypertherm, die eine CE-Kennzeichnung auf dem Typenschild (oder in dessen Nähe) aufweisen, wurden auf Einhaltung geltender europäischer Richtlinien wie der Niederspannungsrichtlinie, der EMV-Richtlinie (über elektromagnetische Verträglichkeit) und der Maschinenrichtlinie getestet.
  • Seite 30 Wassergekühltes System: Mit dieser Leitung wird Niederdruckwasser vom Wärmetauscher zum Abfluss oder Kühler befördert. Luftgekühltes System: Mit dieser Leitung wird Hydrauliköl von der Anlage zum externen Wärmetauscher befördert. Wasserdruck vor dem Filter Wasserdruck nach dem Filter 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 31: Produktbeschreibung

    Produktbeschreibung Möglicherweise gelten nicht alle Angaben in diesem Kapitel für alle Pumpentypen. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 32: Durchfluss Des Wassers Und Des Hydrauliköls

    Erhöht den Wasserdruck BWASSER AUS 3 Manometer vor dem Filter Niederdruckwasser strömt zu einem Abfluss. 4 Wasserfilter 12 Auffangschale 5 Manometer nach dem Filter 13 Seal Maintenance Indicator™ (SMI) 6 Wasserspeichertank 14 Schmutzwasserbehälter 7 Druckübersetzer 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 33: Kühlkreislauf

    Das Wasser vom Wärmetauscher fließt zu vom Wärmetauscher zum Filter und dann einem Kühler oder in einen Abfluss. zum Tank. Wenn der Primärmotor in Betrieb ist, fließt Kühlwasser durch den Wärmetauscher und überträgt Wärme aus dem Hydrauliköl ins Kühlwasser. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 34 Von der Getriebepumpe fließt Hydrauliköl zum Das Hydrauliköl fließt vom Wärmetauscher Wärmetauscher. zum Hydraulikfilter und dann zum Tank. Wenn der Primärmotor in Betrieb ist, fließt Kühlwasser durch den Wärmetauscher. Dort wird durch den Lüfter Umgebungsluft durch den Wärmetauscher geführt. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 35: Außenseite Der Pumpe

    2 Manometer nach dem Filter Das Manometer vor dem Filter zeigt den Das Manometer nach dem Filter zeigt Wasserdruck vor dem Durchgang des den Wasserdruck nach dem Durchgang Wassers durch die Filter an. des Wassers durch die Filter an. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 36 Von der Auffangschale fließt die Flüssigkeit durch ein Klarsichtrohr zur SMI. Wenn ein Tropfen einen optischen Sensor passiert, leuchtet eine blaue LED auf und zeigt an, von welchem Abtropfloch am Druckübersetzer der Tropfen stammt. 1 SMI-Rohr 3 Tropfsensor-LED (blau) 2 Betriebsanzeige-LED (grün) 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 37: Elektrischer Anschlusskasten

    Mit dem Bedienpult wird der Steuerkreis in der Pumpe ein- und ausgeschaltet sowie die lokale und Fernbedienung der Pumpe gesteuert. Schmutzwasserbehälter In den Auffangschalen angesammeltes Wasser und Hydrauliköl fließen in den Schmutzwasserbehälter unter dem elektrischen Anschlusskasten. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 38: Rückansicht

    Pumpe die obere Abdeckung abgenommen wird, hat dies die gleiche Wirkung wie das Drücken der . Siehe Not-Aus-Taste auf Seite 60. EMERGENCY STOP ASTE Für den Zugang zu den Komponenten auf der oberen Oberfläche wird ein Override-Schlüssel mitgeliefert. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 39 Versagen den Dämpfers zu Geschossen werden können. Druckentlastungsventil Das Druckentlastungsventil ist ein normalerweise geöffnetes (=Schließer), luftbetätigtes Ablassventil. Wenn die Pumpe ausgeschaltet wird oder der Bediener vom Schneid- in den Lochstechmodus umschaltet, wird durch das Ventil Hochdruckwasser aus der Anlage abgelassen. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 40: Innenseite Der Pumpe

    Leitungswasser, bevor es zum mit einer Druckluftblase. Sie gleicht den Niederdruck-Wasserdurchfluss zum Druckübersetzer gelangt. Druckübersetzer aus und hält den 3 Primärmotor Ausgangs-Wasserdruck konstant. Primärmotor 1 Proportional-Regelventil 4 Hydraulikpumpe 2 Getriebepumpe 5 Primärmotor 3 Hydraulikverteiler 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 41 Im Hydraulikverteiler ist außerdem ein Hydraulikdruckwandler untergebracht, der den Hydraulikdruck in der Anlage überwacht. Ein Hydraulik-Überdruckventil befördert Hydrauliköl zurück in den Hydrauliköltank, wenn der Druck zu hoch ist. Primärmotor Der Primärmotor treibt die Getriebepumpe und die Hydraulikpumpe an. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 42 Produktbeschreibung Rückansicht 1 Hydrauliköltank 3 Hydrauliköl-Filter 2 Druckverstärkerpumpe 4 Wasserverteiler 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 43 über der Mindestanforderung liegt. Wenn der Druckübersetzer damit beginnt, Hübe auszuführen, schaltet sich die Druckverstärkerpumpe ein. Wenn kein Schneidwasser angefordert wird, schaltet sich die Druckverstärkerpumpe ab. Hydrauliköl-Filter Der Filter entfernt Verunreinigungen aus dem Hydrauliköl. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 44 3 Niederdruck-Messwertumformer abzulassen, wenn die Pumpe sich abschaltet. Der Messwertumformer überwacht den 6 Sicherheitsventil für Niederdruckwasser Wasserdruck im Verteiler. Das Überdruckventil verhindert zu hohen Wasserdruck in der Anlage. Wenn sich das Ventil öffnet, wird Wasser abgelassen. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 45: Optionale Ausrüstung

    Komponenten der oberen Oberfläche, solange die Anlage unter Druck steht. Die Verriegelung ist mit der Not-Aus-Schaltung verbunden. Wenn die obere Abdeckung geöffnet wird, wechselt die Pumpe in den Not-Aus-Modus und lässt den gesamten Druck ab. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 46 Optionale Ausrüstung 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 47: Betrieb

    Betrieb Sicherheit Alle Sicherheitshinweise in dieser Anleitung müssen gelesen und verstanden werden. Lesen Sie Sicherheit auf Seite 19, bevor Sie die Pumpe in Betrieb nehmen, warten, reparieren oder installieren. WARNUNG DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 48: Bedienelemente

    Betrieb Bedienelemente Bedienfeld Mit dem Bedienpult wird der Steuerkreis in der Pumpe ein- und ausgeschaltet sowie die lokale und Fernbedienung der Pumpe gesteuert. 1 Schlüsselschalter L 2 Taste S OKAL TEUERUNG EIN Drücken Sie diese Taste, um den Steuerkreis in Wenn der Schlüsselschalter auf L OKAL der Pumpe...

  • Seite 49: Bedienerschnittstelle

    Die Hubrate des Druckübersetzers ist zu hoch (rot). Statusanzeige des Druckübersetzers und Balken für die Hubrate Es ist normal, dass der Druckübersetzer während der Startsequenz und beim Wechsel von Lochstechdruck auf Schneiddruck schnellere Hübe durchführt. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 50 Betrieb Der Druckübersetzer führt im Normalbetrieb gleichmäßige Hübe nach links und rechts mit der gleichen Geschwindigkeit aus. Die Balken für die Hubrate zeigen die Geschwindigkeit des Kolbens, der sich zu beiden Seiten des Druckübersetzers bewegt. Siehe Überhub auf Seite 160 für Informationen zur Fehlerbeseitigung.
  • Seite 51 Hier wird der tatsächliche Wasserdruck in der unter: Auswahl des Druckmodus auf Seite 59. Anlage angezeigt. Die Animation des Druckübersetzers entspricht nicht der tatsächlichen Hubrate und kann auch dann in Bewegung sein, wenn der Druckübersetzer keinen Hub ausführt. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 52: Pumpe Einschalten: Am Anfang Des Tages Oder Der Schicht

    Betrieb Pumpe einschalten: am Anfang des Tages oder der Schicht Befolgen Sie dieses Verfahren, wenn Sie die Pumpe jeden Tag oder zu Beginn jeder Arbeitsschicht zum ersten Mal starten. Tägliche vorbeugende Wartungsarbeiten sind in diesen Anweisungen enthalten. Reinigung und Überprüfung der Pumpe Führen Sie diese Aufgabe durch, wenn die Pumpe ausgeschaltet ist.

  • Seite 53: Überprüfung Der Qualität Des Hydrauliköls

    Betrieb 7. Achten Sie darauf, dass alle Warn-Aufkleber gut sichtbar und lesbar sind. Wenden Sie sich an Hypertherm, wenn Sie Ersatz-Aufkleber benötigen. Überprüfung der Qualität des Hydrauliköls Austausch des Hydrauliköls: • alle 3.000 Stunden. • wenn es dunkel oder milchig gefärbt ist.

  • Seite 54: Einschalten Der Versorgungen

    Betrieb Einschalten der Versorgungen Schließen Sie alle Türen und bringen Sie alle Platten und Abdeckungen wieder an, einschließlich der oberen Abdeckung und jener für den Zugang. 1. Schalten Sie die Wasserzufuhr zur Pumpe 2. Schalten Sie die Druckluftquelle 3. Schalten Sie die Stromversorgung ) (Netztrennschalter).

  • Seite 55: Sicherstellen, Dass Die Not-Aus-Taste Richtig Funktioniert

    1. Suchen Sie nach Hydrauliköl-Lecks. Achten Sie auf diese Bereiche: Hydraulikanschlüsse  Ventile  Druckübersetzer-Brücke und Unterseite  2. Überprüfen Sie Niederdruckrohre und -schläuche auf Lecks. 3. Überprüfen Sie das Druckentlastungsventil auf Lecks oder Schäden. Ein heißes Druckentlastungsventil kann auf Undichtigkeit hinweisen. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 56: Prüfen Des Niederdruck-Wassermanometers

    Betrieb 4. Überprüfen Sie die Abtropflöcher an den Hochdruckenden auf Lecks. Wasser, das aus einem Abtropfloch dringt, kann ein Zeichen für ein fehlerhaftes Teil oder einen losen Anschluss sein. 1 Ausgangsadapter-Leck 3 Leck der dynamischen Dichtung 2 Hochdrucksitz-Leck 5. Hochdruckschlauch auf Lecks überprüfen. 6.

  • Seite 57: Prüfen Des Hydraulikfilter-Manometers

    Führen Sie diese Aufgabe aus, wenn die Pumpe in Betrieb ist. 1 Filter-Entlüftungskappe 3 Ablassventil 2 Schauglas Stellen Sie sicher, dass der Hydraulikölstand am Schauglas auf dem Höchststand steht. Füllen Sie bei Bedarf Hydrauliköl nach. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 58: Bedienung Der Pumpe Mit Fernsteuerung

    Betrieb Bedienung der Pumpe mit Fernsteuerung Beachten Sie die Anweisungen des OEM zum Starten der Pumpe und zum Betrieb der Pumpe mit einer Fernsteuerung. Stellen Sie den Schlüsselschalter L am Bedienfeld auf F OKAL Die Anzeigelampe „Fern“ ist eingeschaltet Ausschalten der Pumpe Beachten Sie die Anweisungen des OEM zum Ausschalten der Pumpe.

  • Seite 59: Lokale Bedienung Der Pumpe

    Ausschalten der Pumpe Verwenden Sie dieses Verfahren beim normalen Betrieb. Berühren Sie das Symbol S an der Bedienerschnittstelle. TOPP Der Steuerkreis bleibt eingeschaltet.  Die Pumpe, der Primärmotor und der Druckübersetzer schalten sich ab.  DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 60: Not-Aus-Taste

    Betrieb Das Druckentlastungsventil wird geöffnet und Hochdruckwasser wird aus dem  System freigesetzt. Das Versorgungswasserventil schließt, um zu verhindern, dass Wasser mit niedrigem Druck  in das System gelangt. Not-Aus-Taste Die Not-Aus-Taste trennt die Maschine nicht von der Hauptstromversorgung. WARNUNG Sie darf nicht zum Ausschalten der Pumpe im Normalfall verwendet werden.

  • Seite 61: Redundante Druckübersetzer

    Druckübersetzer 1 befindet sich vorne, d. h. näher am Bedienfeld. Druckübersetzer 2 befindet sich hinten. Bei diesem Pumpenmodell können nicht beide Druckübersetzer gleichzeitig verwendet werden. 1 Hinterer Druckübersetzer 4 Hebel des Hochdruck-Wasserventi 2 Näherungsschalter 5 Vorderer Druckübersetzer 3 Zugangslöcher in der oberen Ebene DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 62: Im Betrieb Befindlichen Druckübersetzer Ändern

    Betrieb Im Betrieb befindlichen Druckübersetzer ändern Führen Sie diese Aufgabe durch, wenn die Pumpe nicht in Betrieb ist. 1. Stellen Sie den Hebel für den Primär-Netz-Trennschalter an der Tür des Anschlusskastens auf 2. Schalten Sie die Wasserzufuhr zur Pumpe ). Vergewissern Sie sich, dass die Wasser-Manometer 0,0 bar anzeigen.
  • Seite 63 Wenn sich der Hydraulikventilhebel in dieser Stellung befindet, fließt Hydrauliköl dieser Stellung befindet, fließt Hydrauliköl zum vorderen Druckübersetzer. zum hinteren Druckübersetzer. 13. Stecken Sie ein Schloss durch die Löcher in die Verschlussplatten an beiden Hydraulikventilen. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 64 Betrieb Die Pumpe ist betriebsbereit. Vergewissern Sie sich, dass die Hydraulikventilhebel und die Hochdruck-Wasserventilhebel ganz geschlossen sind, bevor Sie den Druckübersetzer von der Pumpe entfernen. Fehlerbeseitigung Der Druckübersetzer kann keinen Hub ausführen, wenn sich einer der Folgenden nicht in der richtigen Position befindet: die Hochdruck-Wasserventilhebel ...

  • Seite 65: Vorbeugende Wartung

    Verwenden Sie die Wartungsprotokoll-Funktion, um alle Wartungsarbeiten zu protokollieren, die an der Pumpe und am Druckübersetzer durchgeführt wurden. Siehe Wartung aufzeichnen auf Seite 127, für weitere Anweisungen. Möglicherweise gelten nicht alle Angaben in diesem Kapitel für alle Pumpentypen. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 66: Sicherheit

    Wenn eine Hochdruck-Armatur versagt, kann dies dazu führen, dass ein Wasserstrahl oder ein Strahl des Hydrauliköls mit hohem Druck aus der Anlage GEFAHR entweicht. Persönliche Schutzausrüstung wird empfohlen. Wenn Sie keine persönliche Schutzausrüstung verwenden, besteht die Gefahr von Verletzungen oder Tod. WARNUNG 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 67 Halten Sie die örtlichen Vorschriften für Recycling oder Entsorgung von Teilen, Materialien und Flüssigkeiten ein. Bei der Entsorgung müssen ggf. nationale und örtliche Umweltschutzbestimmungen eingehalten werden. Siehe Recycling und Ende der Produktlebensdauer auf Seite 135. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 68: Vorteile Der Vorbeugenden Wartung

    Vorbeugende Wartung Vorteile der vorbeugenden Wartung Hypertherm empfiehlt vorbeugende und planmäßige Wartung für alle Wasserstrahlpumpen. Hochwertige Ausrüstung, die planmäßig gewartet wird, hält länger als Ausrüstung, die nicht regelmäßig gewartet wird. Zu dieser Wartung gehört Einstellung, Reinigung, Schmierung, Reparaturen und Austausch von Teilen.

  • Seite 69: Werkzeuge

    Diese Seite soll dem Benutzer helfen, Werkzeuge zu erkennen, die ihm nicht so vertraut oder unter anderen Namen bekannt sind. Gabelschlüssel Hahnenfußschlüssel Schraubendreher Standard Kreuzschlitz O-Ring-Haken Dichtungsgehäuse-Entfernungswerkzeug Werkzeuge zur Reparatur von Druckübersetzern Muffe Abstandhalter Eindrückwerkzeug Positionsinstrument DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 70: Plan Zur Vorbeugenden Wartung

    Schmieren der Motorhauptlager. Niederdruckwasser-Anlage (siehe Seite Prüfen des  Niederdruck-Wassermanometers. Schläuche der Seal Maintenance Indicator (SMI) reinigen.  Messen des Luftdrucks im Wasserspeichertank. Niederdruckwasser.  Prüfen der Wasserqualität. Schläuche der Seal Maintenance Indicator  austauschen. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 71 Druckübersetzer (siehe Seite Für einige dieser Verfahren muss der Druckübersetzer zerlegt werden (Seite 99). Um Ausfallzeiten zu reduzieren, empfiehlt Hypertherm die Durchführung vorbeugender Wartungsarbeiten an beiden Enden des Druckübersetzers gleichzeitig. Die Absperrventile und Niederdruck-Ventilkegel reparieren. Einbau der Hochdruckbänder, der Hochdruckwasserdichtungen, der ...

  • Seite 72: Allgemeines

    Anlage prüfen und reinigen Führen Sie dies bei jeder Arbeitsschicht durch. 1. Überprüfen Sie den Schmutzwasserbehälter. Informieren Sie sich über die örtlichen Abwasservorschriften. Bei der Entsorgung müssen ggf. Umweltschutzbestimmungen eingehalten werden. Das Wasser im Behälter könnte Öl enthalten. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 73 Hochdruckzylinder. Drücken Sie die Lasche der Schale hoch, bis die Schale hörbar einrastet. 6. Achten Sie darauf, dass alle Warn-Aufkleber gut sichtbar und lesbar sind. 7. Wenden Sie sich an Hypertherm, wenn Sie Ersatz-Aufkleber benötigen. 8. Reinigen Sie bei Bedarf die Bedienerschnittstelle.

  • Seite 74: Überprüfen Der Pumpe Auf Lecks Oder Schäden

    1. Suchen Sie nach Hydrauliköl-Lecks. Achten Sie auf diese Bereiche: Abdeckung des Hydrauliköltanks  Hydraulikanschlüsse  Ventile  Obere und untere Pumpen-Oberflächen  2. Überprüfen Sie Niederdruckrohre und -schläuche auf Lecks. 3. Überprüfen Sie das Druckentlastungsventil auf Lecks oder Schäden. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 75 2 Hochdrucksitz-Leck 4 Leck der dynamischen Dichtung Die SMI überwacht die Tropfrate der statischen und dynamischen Dichtung. 5. Hochdruckschlauch auf Lecks überprüfen. 6. Suchen Sie nach Verschleiß, Schäden oder anderen Zuständen, die den Betrieb beeinträchtigen könnten. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 76: Elektrische Anlage

    Führen Sie diese Aufgabe durch, wenn die Pumpe nicht läuft. 1. Überprüfen Sie die elektrischen Leitungen und Kabel auf Knicks oder Beschädigung der Isolierung. 2. Überprüfen Sie die Steckverbinder und anderen elektrischen Verbindungen auf Korrosion oder Beschädigung. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 77 Vorbeugende Wartung 3. Vergewissern Sie sich, dass der SMI-Kabelbaum unbeschädigt und die Verbindungen nicht gelockert sind. 4. Der Kabelbaum wird am Verteilerkasten (siehe Abbildung) und an der Rückseite der SMI angeschlossen. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 78: Hydraulikanlage

    Standard-Schraubendreher Führen Sie diese Aufgabe aus, wenn die Pumpe läuft bei Betriebstemperatur. 1. Montieren Sie die Pumpenabdeckung mithilfe eines Standard-Schraubendrehers ab. 2. Vergewissern Sie sich, dass sich die weiße Anzeigeleiste nicht im roten Bereich befindet. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 79: Prüfen Des Hydraulikölstands

    Die Kapazität des Hydrauliköltanks beträgt 151 Liter. Teile, Werkzeuge und Materialien Verschleißschutz-Mineralöl (Antiwear, AW) Empfohlene Materialien oder synthetisches Hydrauliköl, Sauberer Trichter ISO-Viskositätsklasse (VG) 32 oder 46 Führen Sie diese Aufgabe durch, wenn die Pumpe nicht läuft. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 80: Überprüfung Der Qualität Des Hydrauliköls

    Seite 80 für weitere Anweisungen. Teile, Werkzeuge und Materialien Hydrauliköl-Austausch-Set Empfohlene Materialien 1-12084 DynaMAX Standard-Werkzeugset für Sauberer Trichter DynaMAX 5er-Serie Saubere Tücher Verschleißschutz-Mineralöl (Antiwear, AW) oder synthetisches Hydrauliköl, ISO-Viskositätsklasse (VG) 32 oder 46 Drehmomentschlüssel 15/16-Zoll-Hahnenfußschlüssel oder Steckschlüssel 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 81 Montieren Sie einen neuen Hydraulikfilter und eine neue Einfüll-Entlüftungskappe, wenn Sie das Hydrauliköl wechseln. Füllen Sie nicht zu viel Hydrauliköl in den Tank. Es ist nicht möglich, eine Probe des Hydrauliköls zu analysieren. Hypertherm empfiehlt, das Hydrauliköl alle 3.000 Betriebsstunden auszuwechseln. 1 Ablassventil 4 Abdeckung 2 Einfüll-Entlüftungskappe...
  • Seite 82 Seite 80 für weitere Anweisungen. 5. Entfernen Sie die Abdeckung vom Tank. 6. Verwenden Sie eine Gurtrohrzange, um die Ansaugsiebe im Tank zu entfernen. 1 Ansaugsieb, 1-1/2 Zoll (zur Getriebepumpe) 2 Ansaugsieb, 2-1/2 Zoll (zur Hydraulikpumpe) 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 83 22. Lassen Sie die Pumpe 15 bis 20 Minuten lang im Lochstechdruckmodus laufen. Wenn Luft in der Hydraulikanlage vorhanden ist, kann beim Betrieb der Pumpe Lärm entstehen. Siehe Die Pumpe macht beim Betrieb Geräusche auf Seite 169. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 84: Schmieren Der Motorhauptlager

    Mit diesem Schmiermittel werden die Motoren werksseitig geschmiert Saubere Tücher Führen Sie diese Aufgabe aus, wenn die Pumpe läuft. 1. Nehmen Sie die Kappe des Schmier-Anschlussstücks vom Motor ab. 2. Vergewissern Sie sich, dass die Schmier-Armaturen sauber sind. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 85 9. Führen Sie den gleichen Vorgang auch am anderen Ende des Motors durch. Es kann sein, dass kein gebrauchtes Schmiermittel aus dem Schmiermittel-Auslass heraustritt, wenn neues Schmiermittel hineingepumpt VORSICHT wird. Verwenden Sie nur die empfohlene Menge. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 86: Niederdruckwasser-Anlage

    Ersetzen Sie die Schläuche alle 1.500 Stunden. Die inneren Oberflächen der SMI-Schläuche verschmutzen mit der Zeit. Verschmutzte Schläuche können zu einem Fehler des Flüssigkeitsüberwachungssensors führen. Teile, Werkzeuge und Materialien Ersatzteilset, SMI-Schläuche, DynaMAX 550P/560P/575P Siehe Standard-Werkzeugset für DynaMAX. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 87 4. Spülen Sie den Schlauch mit klarem Wasser aus. 5. Schließen Sie den Schlauch an den Einschubanschluss oben auf dem SMI an. 6. Schieben Sie den Schlauch in die Klemme. 7. Führen Sie diesen Vorgang für alle 4 Rohre durch. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 88: Schläuche Der Seal Maintenance Indicator Austauschen

    Optimaler Druck DynaMAX 550P-560P-575P 3,5 bar (50 lb/zoll²) 4. Fügen Sie Druckluft hinzu, um den Druck im Tank zu erhöhen. Um den Druck im Tank zu verringern, drücken Sie auf den Ventilschaft, um Luft abzulassen. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 89: Prüfen Des Niederdruck-Wassermanometers

    1. Subtrahieren Sie den Wert, den das Manometer nach dem Filter anzeigt, von dem Wert, den das Manometer vor dem Filter anzeigt. 2. Ersetzen Sie die Wasserfilter, wenn die Differenz zwischen den Werten an den Manometern vor und nach dem Filter geringer ist als 0,7 bar (10 lb/zoll²). DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 90: Luftkühler

    Richten Sie den Reinigungsstrom gegen die Luftrichtung des Kühlers. 3. Nach der Reinigung den Kühler trocknen. Die Hydraulikölseite des Kühlers reinigen Führen Sie diese Aufgabe durch, wenn die Pumpe nicht läuft. 1. Zerlegen Sie den Kühler, um den Grad der Verschmutzung festzustellen. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 91: Niederdruckwasser

    4. Nehmen Sie die gebrauchten Filtereinsätze aus den Filterflaschen. 5. Setzen Sie einen neuen 0,22-Mikrometer-Filtereinsatz ins Gehäuse ein, mit dem Steckteil nach unten und der grauen Gummidichtung nach oben. 6. Setzen Sie einen neuen Filtereinsatz in die 1-Mikrometer-Filterflasche und die 10-Mikrometer-Filterflasche ein. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 92 11. Schalten Sie die Wasserzufuhr zur Pumpe 12. Schalten Sie die Pumpe im Kühlmodus 13. Drücken Sie die Spültasten für die Wasserfilter, bis unter jeder Taste Wasser herauskommt. 14. Berühren Sie das Symbol B auf der Bedienerschnittstelle. ETRIEB 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 93: Prüfen Der Wasserqualität

    3. Nehmen Sie eine Wasserprobe aus der Versorgungsleitung. Vergewissern Sie sich, dass das Wasser klar und geruchlos ist. 4. Schließen Sie das Niederdruck-Leitungswasserrohr an den Druckübersetzer an. 5. Vergewissern Sie sich, dass das Wasser klar und geruchlos ist. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 94 Mit einem Test auf gelöste Feststoffe (TDS) wird die Gesamtkonzentration gelöster Stoffe im Wasser nach dem Filter gemessen. Gelöste Feststoffe führen zu Ablagerungen, die Absperrventile, Dichtungen, Düsen und andere Verschleißteile beschädigen können. Der optimale Bereich liegt zwischen 0,0025 % und 0,015 % (25 bis 150 ppm). 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 95 7. Tauchen Sie das TDS-Messgerät bis zur maximalen Eintauchtiefe (5 cm) in die Wasserprobe. Tippen Sie leicht gegen das Messgerät, um Luftblasen entweichen zu lassen. Warten Sie 20 Sekunden, bis sich der Messwert stabilisiert. Wenn mehrere Messungen durchgeführt werden, schalten Sie das TDS-Messgerät zwischen den Messungen DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 96: Druckübersetzer

    Ziehen Sie Anschlüsse immer mit dem angegebenen Drehmoment an. Verwenden Sie keinen verstellbaren Schraubenschlüssel für Hochdruck-Armaturen. VORSICHT Nehmen Sie den Austausch von Hochdruckteilen mit sauberen Händen vor. Um Ausfallzeiten zu reduzieren, empfiehlt Hypertherm die Durchführung vorbeugender Wartungsarbeiten an beiden Enden des Druckübersetzers gleichzeitig. 811390DE Betriebsanleitung...
  • Seite 97 Druckentlastungsventils 15 Tauchkolbenlager • Hochdruck-Ventilkegelsitz 16 Anzeigestift-Baugruppe • Hochdruck-Ventilkegel • Anzeigestift 5 Absperrventil-Baugruppe • Anzeigestift-Abdeckung 6 Hochdruckband Feder des Anzeigestifts 7 Hochdruckwasserdichtung 17 Tauchkolben 8 Niederdruck-Ventilkegel (Feder nicht 18 Hydraulik-Abschlusskappe abgebildet) 19 Näherungsschalter 9 Niederdruck-Ventilkegelkorb DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 98: Wartung Des Druckübersetzers Vorbereiten

    5. Schalten Sie die primäre Stromversorgung ). Befolgen Sie die Standardverfahren zur Verriegelung/Kennzeichnung nach Trennung von der Energiequelle. 6. Schalten Sie die Wasserzufuhr zur Pumpe 7. Vergewissern Sie sich, dass die Wasser-Manometer 0,0 bar (0 lb/zoll²) anzeigen. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 99: Zerlegen Des Druckübersetzers

    Ersetzen Sie den Ausgangsadapter alle 6.000 Stunden. Der Hochdruck-Ventilkegelsitz kann im Ausgangsadapter Risse, Erosionsspuren oder Dellen verursachen. Wenn eines der Ventilkegelteile beschädigt ist, tauschen Sie alle drei Komponenten aus. 1 Hochdruck-Ventilkegelsitz 3 Hochdruck-Ventilkegelfeder 2 Hochdruck-Ventilkegel 4 Ausgangsadapter DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 100 Vierkant-Steckschlüssel, 1-1/2 Zoll × 3/4 Zoll (enthalten im 1-12084 DynaMAX Standard-Werkzeugset für DynaMAX 5er-Serie). 1. Entfernen Sie die Muttern an der Abschlusskappe. 2. Ziehen Sie die Hochdruck-Abschlusskappe ab. 3. Entfernen Sie die Dichtung der Abschlusskappe. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 101 Gummihammer auf das Ende des Eindrückwerkzeugs, um die untere Dichtung und das Band aus dem Hochdruckzylinder herauszudrücken. 6. Drehen Sie den Zylinder um und stellen Sie ihn auf den Zentrierring. 7. Achten Sie darauf, dass das Abstandhalterrohr nicht herausrutscht, wenn Sie den Zylinder umdrehen. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 102 1 Stützring der Hochdruckwasserdichtung 3 Hydraulische Stangenabdichtung, 1 Zoll (Bronze) 4 Tauchkolbenlager 2 Dichtungsgehäuse Teile, Werkzeuge und Materialien Saubere Tücher Dichtungsgehäuse-Entfernungswerkzeug Isopropylalkohol Innensechskantschlüssel, 1/8 Zoll (für das Dichtungsgehäuse-Entfernungswerkzeug) Zwei 10–32-Edelstahlschrauben O-Ring-Haken (oder vergleichbares Werkzeug) (zum Entfernen des Tauchkolbenlagers) 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 103 6. Bauen Sie die Tauchkolbenlager aus dem Tauchkolben aus. Ausbau der Anzeigestift-Baugruppe Ersetzen Sie die Anzeigestift-Federn alle 3.000 Stunden. 1 Rundkopfschraube und Sicherungsscheibe 4 O-Ring des Anzeigestifts, -013 2 Anzeigestift-Abdeckung 5 Feder des Anzeigestifts 3 Stützring des O-Rings, -013 6 Anzeigestift DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 104 Schütteln Sie das Teil nicht und üben Sie nicht zu viel Druck aus. Hierdurch könnte die Oberfläche des Teils beschädigt werden. Diese Vorgehensweise gilt bei mäßig abgenutztem Absperrventil. Ersetzen Sie stark abgenutzte Komponenten. 1 Absperrventil-Baugruppe 2 Niederdruck-Ventilkegel 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 105 Reparieren Sie die Hochdruckzylinder alle 500 Stunden. Ersetzen Sie die Hochdruckzylinder in folgenden Fällen: • alle 3.000 Stunden • wenn der Zylinder schartig oder rissig ist Fremdkörper im Zylinder können zum Versagen der Dichtungen oder der Ventilkegel führen. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 106: Zusammenbau Des Druckübersetzers

    Verwenden Sie zum Lösen oder Festziehen eines Hochdruckanschlusses zwei Schraubenschlüssel, um den Anschluss nicht zu beschädigen und vorzeitigen Ausfall zu verhindern. WARNUNG Armaturen nicht zu fest anziehen. Die Armatur könnte beschädigt werden. Legen Sie die Teile auf eine saubere, trockene Fläche. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 107 Hydraulik-Abschlusskappen, die Niederdruckdichtungen und die Näherungsschalter. Für die vorbeugende Wartung dieser Teile werden Spezialwerkzeuge benötigt. Wenden Sie sich an einen Mitarbeiter des Technischen Service von Hypertherm für Informationen und Support bezüglich Installation, Betrieb, Wartung und Reparatur dieser Anlage. DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 108 2. Stecken Sie die Feder auf den Anzeigestift. 3. Stecken Sie den Stützring des O-Rings auf die Anzeigestift-Abdeckung. 4. Geben Sie eine kleine Menge Hydrauliköl auf den O-Ring. 5. Stecken Sie den O-Ring auf die Anzeigestift-Abdeckung. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 109 3 Hydraulische Stangenabdichtung, 1 Zoll (Bronze) 4 Tauchkolbenlager 2 Dichtungsgehäuse Teile, Werkzeuge und Materialien DynaMAX-Premium-Reparaturset für Schmiermittel für O-Ring auf Petroleumbasis, Hochdruckwasserdichtung 56 g Tauchkolbenlager Verschleißschutz-Mineralöl (Antiwear, AW) oder synthetisches Hydrauliköl, ISO-Viskositätsklasse Dichtungsgehäuse (VG) 32 oder 46 DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 110 Seite. Stellen Sie sicher, dass die flache Seite des Stützrings des O-Rings zum breiteren Ende des Dichtungsgehäuses weist. Der O-Ring passt in die konkave Rille des Stützrings. 4. Stecken Sie das Tauchkolbenlager auf den Tauchkolben. Schieben Sie das Tauchkolbenlager in die Hydraulik-Abschlusskappe. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 111 13. Stecken Sie den Stützring der Hochdruckwasserdichtung auf den Tauchkolben und schieben Sie ihn gegen das Dichtungsgehäuse. 14. Vergewissern Sie sich, dass die unteren Abtropflöcher aneinander ausgerichtet sind. 15. Wenn der Näherungsschalter für diesen Vorgang ausgebaut wurde, bauen Sie ihn wieder ein. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 112 DynaMAX-Premium-Reparaturset für Hochdruckzylinder Hochdruckwasserdichtung Hochdruck-Gleitmittel wie Blue Goop oder DynaMAX-Ventilkegel-Reparaturset PURE Goop Absperrventil-Baugruppe Dichtungs-Installationswerkzeuge (siehe 1-12084 DynaMAX Niederdruck-Ventilkegelkorb Standard-Werkzeugset für DynaMAX 5er-Serie) Abstandhalterrohr Gummihammer 1. Stellen Sie das Abstandhalterwerkzeug zur Dichtungsinstallation auf eine saubere, trockene Fläche. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 113 Halten Sie den Ventilkegel und den Ventilkegelkorb sauber. Fett kann den Ventilkegel klebrig werden lassen. 4. Sorgen Sie dafür, dass der Ventilkegel leicht beweglich ist. 5. Legen Sie den Niederdruck-Ventilkegelkorb mit dem Niederdruck-Ventilkegel in das Abstandhalterrohr. 6. Stecken Sie das Abstandhalterrohr in den Hochdruckzylinder. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 114 10. Geben Sie eine kleine Menge Hochvakuumfett auf den roten O-Ring. 11. Setzen Sie den roten O-Ring in die Rille auf der Hochdruckwasserdichtung ein. 12. Setzen Sie die Hochdruckwasserdichtung so in die Einsetzmuffe ein, dass der rote O-Ring in Richtung Zylinder zeigt. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 115 Klopfen Sie mit einem Gummihammer auf die Muffe des Eindrückwerkzeugs, bis das Eindrückwerkzeug die Muffe berührt. 18. Drücken Sie die Muffe fest in den Zylinder, während Sie auf das Eindrückwerkzeug klopfen. 19. Nehmen Sie das Eindrückwerkzeug zum Einsetzen von Dichtungen, die Muffe und das Positionsinstrument heraus. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 116 24. Setzen Sie den Zylinder und das Absperrventil auf den Tauchkolben, indem Sie auf das Ende des Absperrventils drücken, bis der Zylinder das Dichtungsgehäuse berührt. Einbau der Hochdruck-Abschlusskappen 1 Stift 3 Muttern der Hochdruck-Abschlusskappe 2 Niederdruckwasser-Armatur 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 117: Mutter Der Hochdruck-Abschlusskappe

    8. Ziehen Sie jedes Befestigungselement in 68 N∙m Schritten an. Arbeiten Sie dabei über Kreuz. Siehe Besondere Befestigungselemente auf Seite 180. 9. Schließen Sie die Niederdruckwasserleitung an. 10. Montieren Sie die Auffangschale unter dem Hochdruckende. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 118 2. Führen Sie den Hochdruck-Ventilkegelsitz mit einem Applikator mit Wattespitze in das Absperrventil hinein. Das breite Ende des Hochdruck-Ventilkegelsitzes zeigt dabei zum Absperrventil hin. 3. Schieben Sie den Hochdruck-Ventilkegelsitz in das Hochdruck-Schmiermittel im Absperrventil hinein. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 119: Ausgangsadapter

    Achten Sie darauf, dass einige Gewindegänge an den Hochdruckleitungen an der Armatur sichtbar sind. Siehe Besondere Befestigungselemente auf Seite 180. 10. Ziehen Sie die Hochdruckwasser-Armatur mit einem Drehmoment von 68 N∙m fest. Siehe Hochdruckwasser-Armaturen (Stopfbuchsenmuttern) auf Seite 185. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 120: Druckentlastungsventil

    Abnutzung, Korrosion oder Beschädigung. Seife, Reinigungs- oder Lösemittel dürfen nicht verwendet werden. 1 Luftanschlussstück 6 Druckentlastungsventilkörper 7 Ventilkegelsitz des Druckentlastungsventils 2 Aktuator 3 Nadelhülse 8 Luftbetätigtes Durchflussreduzierstück für das Druckentlastungsventil 4 Nadel 9 Ausgangsadapter 5 Hochdruckventildichtung 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 121: Druckentlastungsventil Reparieren

    4. Schalten Sie die Stromversorgung ) (Hauptschalter). Befolgen Sie die Standardverfahren zur Verriegelung/Kennzeichnung nach Trennung von der Energiequelle. 5. Trennen Sie den Druckluftschlauch vom Luftanschluss an der Oberseite des Stellantriebs. 6. Trennen Sie das Wasserauslassrohr vom Druckentlastungsventil. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 122: Einbau Des Druckentlastungsventils

    1. Ziehen Sie die Stopfbuchsenmutter auf der Hochdruckmuffe an der Hochdruck-Armatur des Ventils fest. Siehe Armaturen auf Seite 182 für die Drehmomentwerte. 2. Verbinden Sie das Wasserauslassrohr mit dem Druckentlastungsventil. 3. Verbinden Sie den Druckluftschlauch mit der Armatur oben am Aktuator. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 123: Starten Der Pumpe Nach Der Wartung

    • Hochdruck-Wassersystem • Austausch des Hydraulikfilterelements. • Druckübersetzer-Komponenten • Ersetzen der Hydrauliköls. • Primärmotor • Reparatur oder Austausch des Druckentlastungsventils. • Arbeiten an der elektrischen Anlage. Siehe Starten der Pumpe auf Seite 54 für weitere Anweisungen. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 124 Die Pumpe kann erst eingeschaltet werden, wenn der Steuerkreis eingeschaltet ist. 9. Schalten Sie die Pumpe im Kühlmodus 10. Das Startprogramm nach einer Wartung läuft. Siehe Startvorgang nach der Wartung Seite 131. 11. Achten Sie auf Lecks. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 125: Bedienerschnittstelle: Wartungs-Bildschirme

    Durch Berühren des aktuellen Bildschirmsymbols können Sie einen Bildschirm zurückgehen. Berühren Sie ein umrandetes Symbol, um die Wartungsbildschirme zu benutzen. Dadurch wird normalerweise ein anderer Bildschirm geöffnet. Ein nicht umrandetes Feld bedeutet, dass das Element nur zur Information angezeigt wird. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 126: Haupt-Wartungsbildschirm

    Die Einheit muss sich im Kühlmodus befinden. Zur Erinnerung blinkt das Kühlsymbol mit einer Hand. Starten der Pumpe nach der Wartung Berühren Sie dieses Symbol, um den Bildschirm Start Procedure (Startvorgang) zu öffnen. Für Anweisungen siehe Seite 126. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 127: Für Lagerung Vorbereiten

    Es gibt drei Bildschirme zu den Intensifier Components (Druckübersetzer-Komponenten). Berühren Sie ein Pfeilsymbol unten auf dem Bildschirm, um zwischen den Bildschirmen zu wechseln. 4. Berühren Sie das Symbol auf dem Bildschirm für jede ersetzte Komponente. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 128 6 Feder des Anzeigestifts (3.000 Stunden) 8 Feder des Anzeigestifts 10 Dichtungsgehäuse (6.000 Stunden) (6.000 Stunden) 11 Abstandhalterrohr (12.000 Stunden) 9 Ausgangsadaper (6.000 Stunden) Wenn ein Symbol ausgewählt wurde, wird der Bildschirm für den Maintenance Reason (Wartungsgrund) geöffnet. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 129 (3.000 Stunden) (10 Mikrometer) 6 Druckentlastungsventilkörper 2 Hydraulikfilter (1.500 Stunden) (3.000 Stunden) 3 Ersatzteil-Set Schläuche der Seal Maintenance Indicator (2.000 Stunden) Wenn ein Symbol ausgewählt wurde, wird der Bildschirm für den Maintenance Reason (Wartungsgrund) geöffnet. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 130: Ein- Und Ausgänge

    Berühren Sie dieses Symbol, um den Bildschirm mit den Ein- und Ausgängen für die Steuerung zu öffnen. Siehe Steuerungs-Fehler auf Seite 172 für eine genaue Beschreibung. Alarmprotokoll Berühren Sie dieses Symbol, um den Bildschirm Alarm Log (Alarmprotokoll) zu öffnen. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 131: Startvorgang Nach Der Wartung

    8. Berühren Sie das Symbol auf dem Bildschirm, um den Vorgang zu starten. Während das Verfahren fortgesetzt wird, prüfen Sie die Pumpe auf Undichtigkeiten beim Hochdruckwasser und beim Hydrauliköl. Achten Sie auf diese Bereiche:  Hydraulikanschlüsse  Ventile  Druckübersetzer-Brücke und Unterseite DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 132 Der Zieldruck steigt auf 690 bar (10.000 lb/zoll²).  Pressure Increasing (Druck nimmt zu) blinkt in  1-Sekunden-Intervallen auf dem Bildschirm. Der Druckübersetzer führt Hübe aus, um den Wasserdruck in  der Anlage zu erhöhen. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 133 Examine the Pump (Pumpe überprüfen) blinkt in 1-Sekunden-Intervallen auf dem Bildschirm. 1. Überprüfen Sie die Pumpe auf lockere Armaturen oder Undichtigkeiten.  2. Berühren Sie das Symbol Der Hauptmotor wird abgeschaltet.  Der Haupt-Betriebsbildschirm wird geöffnet.  Die Pumpe ist betriebsbereit. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 134: Für Lagerung Vorbereiten

    Verbinden Sie den Druckluftversorgungsschlauch mit dem Anschluss K ÜHLUNG EIN Der Anschluss K ist ein 1-Zoll-NPT-Anschluss mit Innengewinde. Es wird ein ÜHLUNG EIN Adapter (nicht im Lieferumfang) benötigt. b. Trennen Sie den K vom Versorgungs-Anschlussfeld. ÜHLUNGS USLASSSCHLAUCH 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 135: Recycling Und Ende Der Produktlebensdauer

    Sie diese entsprechend den gültigen örtlichen Vorschriften. Hierzu gehören auch Flüssigkeiten wie Hydrauliköl. Sorgen Sie dafür, dass gefährliche Substanzen sicher entsorgt werden und dass die richtige Personenschutzausrüstung eingesetzt wird. Die Sicherheits-Spezifikationen müssen jederzeit mit den gültigen örtlichen Vorschriften im Einklang stehen. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 136 Vorbeugende Wartung 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 137: Ersatzteillisten

    Ersatzteillisten Originalteile von Hypertherm sind die werkseitig empfohlenen Ersatzteile für diese Pumpe. Schäden, die durch nicht originale Hypertherm-Ersatzteile verursacht werden, werden eventuell nicht von der Hypertherm-Gewährleistung gedeckt. Zur Bestellung von Ersatzteilen wenden Sie sich an den Originalgerätehersteller (OEM). DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 138: Werkzeuge

    Diese Werkzeuge werden mit der Pumpe geliefert. Der Werkzeugkoffer enthält alle oben genannten Gegenstände mit folgenden Ausnahmen: Für den Drehmomentschlüssel gibt es einen eigenen Behälter.  Der Granit-Läppblock wird in einer Holzkiste verschickt.  Die Griffverlängerung wird in einem Beutel geliefert.  811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 139: Wartungs- Und Reparatursets

    Beschreibung Menge Hochdruck-Band, 1 Zoll Hochdruck-Wasserdichtung, 1 Zoll 1-11136 Hochvakuumfett, 150 g Dichtungsstützring, Hochdruck, Bronze Hydraulische Stangenabdichtung, 1 Zoll O-Ring, Absperrventil und Dichtungsgehäuse, -035 O-Ring, Absperrventil, -031 Stützring des O-Rings, -035 O-Ring, -011 Dichtung, Hochdruck-Abschlusskappe DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 140 Beschreibung Menge Ventilkegel, Hochdruck Ventilkegelfeder, Hochdruck Ventilkegelsitz, Druckentlastungsventil Ventilkegel, Niederdruck Applikator mit Wattespitze 1-17434 Druckentlastungsventil-Reparaturset Beschreibung Menge Hochvakuumfett, 5 g Ventilkegelsitz, Druckentlastungsventil Ventildichtung, Hochdruck Nadel, Druckentlastungsventil Nadelführung, Druckentlastungsventil O-Ring, -011 Durchflussreduzierstück-Einsatz, Druckentlastungsventil, luftbetätigt Dübel, Holz 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 141: Optionale Ausrüstung

    Optionale Ausrüstung Teile-Nummer Beschreibung 1-16968 Luftgekühltes System, Set, 230 V, HyPrecision P-50/P-50S 1-16957 Luftgekühltes System, Set, 400 V/460 V, DynaMAX 550P 1-16958 Luftgekühltes System, Set, 400 V/460 V, HyPrecision P-60/P-75S 1-17310 Elektrische Verriegelung, Set, DynaMAX 550P/560P/575P 1-17293 Klammer für elektrische Verriegelung, DynaMAX 550P/560P/575P...

  • Seite 142: Ersatzteile

    Ersatzteillisten Ersatzteile Obere Abdeckung Teile-Nummer Beschreibung 1-17304 Obere Abdeckung, DynaMAX 550P/560P/575P Armaturen Teile-Nummer Beschreibung 1-13157-60-4 Hochdruckmuffe, 1/4 Zoll 1-13157-60-6 Hochdruckmuffe, 3/8 Zoll 1-13158-60-4 Hochdruck-Stopfbuchsenmutter, 1/4 Zoll 1-13158-60-6 Hochdruck-Stopfbuchsenmutter, 3/8 Zoll 1-13495 Hochdruck-Antivibrations-Armatur-Baugruppe, 1/4 Zoll 1-14266 Hochdruck-Antivibrations-Armatur-Baugruppe, 3/8 Zoll Schmiermittel Teile-Nummer...

  • Seite 143: Hydraulische Anlage

    Sicherheitsventil, hydraulischer Hochdruck, voreingestellt 1-12617 Schalter, Temperatur und Flüssigkeitsstand 1-11964 Rückflussdiffusor, 2 Zoll 1-16435 O-Ring-Set, Schaltventil 1-18054 Wartungs-Set, Getriebepumpe, DynaMAX 550P/560P/575P 1-18042 Wartungs-Set, Hydraulikpumpe, DynaMAX 550P 1-18043 Wartungs-Set, Hydraulikpumpe, DynaMAX 560P/575P 1-18046 Wartungs-Set, Hydraulik-Wellendichtung, DynaMAX 550P 1-18047 Wartungs-Set, Hydraulik-Wellendichtung, DynaMAX 560P/575P...

  • Seite 144: Niederdruckwassersystem

    Ersatzteilset, Niederdruck-Rohre und -Armaturen 1-17488 Ersatzteilset, Kühlschläuche 1-17435 Ersatzteilset, Eingangs-Wasserrohre, Druckübersetzer 1-17498 Ersatzrohr, Druckentlastungsventil 1-17487 Einschubanschluss-Set 1-12056 Motor, Druckverstärkerpumpe, 1/2 PS 1-12057 Druckverstärkerpumpen-Set, 100 Gallonen pro Stunde, DynaMAX 550P/560P/575P 1-19168 Druckverstärkerpumpen-Baugruppe, Nassteil 1-11832 Manometer, Niederdruck-Wasser 1-13897 Messgerät, TDS 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 145: Hochdruckwassersystem

    Magnetventil, Luft, Druckentlastungsventil 1-19171 Ersatzteilset, Luftschlauch, Druckentlastungsventil, 1/4 Zoll 1-11518 Anzeigestift 1-11519 Kappe, Anzeigestift 1-11798 Spaltring Druckübersetzer-Hochdruckenden Teile-Nummer Beschreibung 1-11530 Ausgangsadapter 1-11523 Absperrventil-Baugruppe 1-11521 Abstandhalterrohr 1-11522 Zylinder, Hochdruck 1-11609 Dichtungsgehäuse 1-11520 Ventilkegelkorb, Niederdruck 1-11608 Tauchkolbenlager DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 146 Ersatzteillisten 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 147: Fehlerbeseitigung

    Halten Sie die örtlichen Vorschriften für Recycling oder Entsorgung von Teilen, Materialien und Flüssigkeiten ein. Bei der Entsorgung müssen ggf. nationale und vor Ort geltende Umweltschutzbestimmungen eingehalten werden. Siehe Recycling und Ende der Produktlebensdauer auf Seite 135. Koordinieren Sie Wartungs- und Reparaturmaßnahmen mit Gebäude- und Sicherheitspersonal. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 148: Allgemeines

    Allgemeines Wenn das Problem in diesem Abschnitt nicht zu finden ist, wenden Sie sich für Informationen und Unterstützung an einen Mitarbeiter des Technischen Service von Hypertherm. Führen Sie genaue Aufzeichnungen über die Wartungsarbeiten. Solche Aufzeichnungen helfen bei der Prognose und Vorbeugung von Wartungsproblemen.

  • Seite 149: Alarme

    Um einen Alarm zu quittieren, berühren Sie den Bildschirm. Der Bildschirm Alarm Log (Alarmprotokoll) wird geöffnet. Berühren Sie Ack (quittieren) oder Ack All (alle quittieren) auf dem Bildschirm. Die Signallampe hört auf zu blinken, und der Alarmbildschirm wird geschlossen. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 150: Warnungen

    • Stellen Sie den Timer auf dem • Die Einstellung des Hochf. auf Schneiddruck) Bildschirm Start-procedure Hydraulik-Timers ist zu kurz. Timers (Startvorgangs-Timer) ein. Warning: Hydraulic Fluid >55C Das Hydrauliköl ist zu heiß. Hydrauliköl auf Seite 166 (Warnung: Hydrauliköl >55 °C) 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 151 Technischen Service von Hypertherm. Ein optischer Sensor ist • Nehmen Sie die Schläuche von verschmutzt. den optischen Sensoren ab. • Reinigen Sie die optischen Sensoren mit ausreichend Isopropanol-Alkohol. • Trocknen Sie die optischen Sensoren mit Druckluft. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 152: Störungen

    Motor Not Received (Eingang am vom Starter erhalten, als die den Softstarter leuchtet, Primärmotor nicht empfangen) Pumpe eingeschaltet wurde. halten Sie Ausschau nach losen Kabeln. • Vergewissern Sie sich, dass das Schütz am Starter ordnungsgemäß funktioniert. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 153 Anschlusskastens auf Es kann mehrere Minuten dauern, bis das System neu gestartet wird. Das Druckentlastungsventil am Wenden Sie sich für Pumpenverteiler ist defekt. Informationen und Unterstützung an einen Mitarbeiter des Technischen Service von Hypertherm. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 154 Fault 3 (Fehler 3): Left Dynamic Seal (Linke dynamische Dichtung) Fault 3 (Fehler 3): Right Dynamic Seal (Rechte dynamische Dichtung) Fault 3 (Fehler 3): Left Static Seal (Linke statische Dichtung) Fault 3 (Fehler 3): Right Static Seal (Rechte statische Dichtung) 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 155: Während Der Startsequenz Tritt Eine Warnung Oder Ein Fehler Auf

    Austreten von Wasser am Druckübersetzer. Wenn aus dem Hochdruckzylinder Wasser tropft, zeigt das an, dass die Dichtungen bald ausgewechselt werden müssen. Die Zahlen, die auf Elemente in der Abbildung zeigen, entsprechen den Zahlen in der Tabelle. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 156 • Vergewissern Sie sich, dass die Ausgangsadapters aus. ist lose oder beschädigt. Armatur korrekt und mit dem richtigen Drehmoment festgezogen ist. Das Schlauchende weist Risse Ersetzen Sie das Teil. oder Schäden auf. Der Ausgangsadapter ist defekt. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 157 Hochdruckdichtung befindet, ist defekt. Die Armatur ist Der Niederdruck-Ventilkegel Reparieren Sie den Ventilkegel oder warm oder die ist undicht. wechseln Sie ihn aus. Niederdruckwasserleitung Das Absperrventil ist eingerissen. pulsiert. Ersetzen Sie das Rückschlagventil. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 158 Hydrauliköl tritt mit einer Die Hydraulikdichtung ist Geschwindigkeit von mehr ausgefallen. als 30 ml/min aus. — Wasser tritt aus dem Ersetzen Sie den Zylinder. Der Hochdruckzylinder ist System aus. ausgefallen. Der Absperrventilkörper ist Ersetzen Sie den defekt. Absperrventilkörper. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 159 Wechseln Sie das Hydrauliköl aus und überprüfen Sie alle Teile, einschließlich der Innenflächen des Hydraulikölbehälters, der Hydraulikschläuche und der Dichtungen. Es könnte notwendig sein, auch andere Bereiche wie das Schaltventil, die Hydraulikblöcke und die Hydraulikpumpe zu entleeren und zu spülen. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 160: Überhub

    Überprüfen Sie die Hochdruckdichtung. Absperrventil-Abtropfloch Prüfen Sie das Drehmoment des Ausgangsadapters. Prüfen Sie das Drehmoment des Hochdruckanschlusses. Hochdruck-Abschlusskappe und Prüfen Sie das Drehmoment. Hochdruckzylinder Absperrventil oder Hochdruckzylinder ist eingerissen Prüfen Sie den O-Ring des Absperrventils. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 161 Seite des Druckübersetzers. Bei Überhub nach rechts? Ein Ventilkegel klemmt, ist abgenutzt oder beschädigt. • Prüfen Sie den Niederdruck-Ventilkegel auf der rechten Seite des Druckübersetzers. • Prüfen Sie den Hochdruck-Ventilkegel auf der linken Seite des Druckübersetzers. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 162 Die Feder einer Anzeige ist defekt oder beschädigt. Wenn die gelben Lampen gleichzeitig leuchten, kann ein Näherungsschalter defekt oder die Feder Ein Anzeigestift klemmt. eines Anzeigestifts gebrochen sein bzw. ein Anzeigestift klemmen. Überprüfen Sie alle Teile, um die Fehlerursache zu finden. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 163 Eine Hydraulikkolbendichtung ist abgenutzt Wenden Sie sich für Informationen und oder beschädigt. Unterstützung an einen Mitarbeiter des Technischen Service von Hypertherm. Es liegt eine Undichtigkeit im System vor. Bestimmen Sie ggf. die Ursache des Lecks und beheben Sie das Problem.
  • Seite 164 Wechseln Sie die Wasserfilter aus. Die Druckverstärkerpumpe ist defekt. Wenn der Filter schwarz ist, ist die Druckverstärkerpumpe defekt und muss ausgewechselt werden. Wenden Sie sich für Informationen und Unterstützung an einen Mitarbeiter des Technischen Service von Hypertherm. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 165 „Spezifikationen“ in dieser Betriebsanleitung. Das Proportionalsteuerventil funktioniert nicht richtig. Wenden Sie sich für Informationen und Unterstützung an einen Mitarbeiter des Technischen Service von Hypertherm. Die Wasserqualität ist nicht ausreichend. Vergewissern Sie sich, dass das Wasser klar und geruchlos ist. Siehe Prüfen der Wasserqualität...

  • Seite 166: Hydrauliköl

    Die Pumpe befindet sich im Vergewissern Sie sich, dass sich die Lochstechdruckmodus. Pumpe im Schneiddruckmodus befindet. Das Sicherheitsventil am Wenden Sie sich für Informationen und Hydraulikblock ist ausgefallen. Unterstützung an einen Mitarbeiter des Technischen Service von Hypertherm. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 167 Wenden Sie sich für Informationen und Hydrauliköl. über den Wärmetauscher Wasser in Unterstützung an einen Mitarbeiter des das hydraulische System gelangen. Technischen Service von Hypertherm. Das Hydrauliköl im Tank hat ein Eine undichte Hochdruckdichtung im Tauschen Sie das Hydrauliköl aus. milchiges Aussehen.

  • Seite 168: Temperatur

    Wenn die Temperatur bei 65 °C oder höher bleibt: • Die Bedienerschnittstelle zeigt 2: H >65C AULT YDRAULIC LUID >3 M 2: H INUTES EHLER YDRAULIKÖL >65 °C >3 M FÜR INUTEN • Der Primärmotor schaltet sich ab. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 169: Die Pumpe Macht Beim Betrieb Geräusche

    2. Ziehen Sie die Schlauchklemme mit einem Drehmomentschlüssel mit maximal 29 N∙m fest. Wenn die Pumpe nach dem Anziehen der Schlauchklemmen immer noch laut ist, wenden Sie sich für Informationen und Unterstützung an einen Mitarbeiter des Technischen Service von Hypertherm. DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 170: Niederdruckwasser

    Wechseln Sie die Wasserfilter aus. Das Druckentlastungsventil am Wenden Sie sich für Informationen und Pumpenverteiler ist defekt. Unterstützung an einen Mitarbeiter des Technischen Service von Hypertherm. Der Druck oder der Durchfluss Vergewissern Sie sich, dass das des Versorgungswassers ist Versorgungswasser die im Kapitel nicht ausreichend.

  • Seite 171: Seal Maintenance Indicator (Smi)

    Berühren Sie das Symbol , um zu bestätigen, dass eine Dichtung ersetzt wurde.  Berühren Sie das Symbol X, um den Bildschirm zu schließen. Der Fehleralarm wird nach  2 Stunden auf dem Bildschirm angezeigt. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 172: Steuerungs-Fehler

    Q5 Lüftermotor ein Q13 Druckverstärkerpumpe ein Q6 Druckentlastungsventil verfügbar Q14 Anzeigelampe Fehler Fernsteuerung Q15 Signallampe – rot Q7 Schalt-Magnetventil links Q8 Schalt-Magnetventil rechts Q16 Signallampe – grün AI1 Hydraulikdruck AQ1 Nicht verwendet AI2 Fern-Drucksteuerung AQ2 Nicht verwendet 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 173: Spezifikationen

    Falls zutreffend, werden die Maße in metrischen Einheiten oder den Einheiten des Internationalen Einheitensystems (SI) angegeben. 1 bar (15 lb/zoll²) 10 mm (3/8 Zoll) 115 N∙m (85 lbf∙ft) Diese Anlage wird in den USA hergestellt, deshalb ist aufgrund ungenauer Umrechnung nicht immer ein metrisches Äquivalent verfügbar. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 174: Alle Pumpen Der Dynamax 5Er-Serie

    224 bar (3.250 lb/zoll²) Werkseitig eingestellt Normale Betriebstemperatur 37,8 °C bis 43,3 °C Wenn es nicht praktisch ist, eine Probe des Hydrauliköls zu analysieren, empfiehlt Hypertherm, es alle 3.000 Stunden zu ersetzen. Siehe Austausch des Hydrauliköls auf Seite 81. Versorgungen Elektrische Stromversorgung Die Schaltpläne werden in einem Umschlag geliefert, der sich im Inneren des...

  • Seite 175: Druckluft

    Verkürzung der Wartungsintervalle. Mineralablagerungen können die Kühlrippen im Wärmetauscher verstopfen. Die meisten Anlagen erfordern enthärtetes Wasser. Holen Sie für Empfehlungen bezüglich der Auswahl einer Wasseraufbereitungsanlage den Rat eines Fachmanns ein. Umkehrosmose-Systeme erhalten Sie bei Hypertherm. Wasserqualität Test Optimaler Bereich...

  • Seite 176: Dynamax 550P

    — 4,140 bar (60.000 lb/zoll²) für Schneiddruck Werksseitiger Sollwert 1,380 bar (20.000 lb/zoll²) — für Lochstechdruck und K ÜHLUNG EIN ÜHLUNG AUS Flow 11,4 l/Minute — Druck 2,8 bar (40 lb/zoll²) 7,6 bar (110 lb/zoll²) 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 177: Dynamax 560P

    — 4.140 bar (60.000 lb/zoll²) für Schneiddruck Werksseitiger Sollwert 1.380 bar (20.000 lb/zoll²) — für Lochstechdruck und K ÜHLUNG EIN ÜHLUNG AUS Flow 11,4 l/Minute — Druck 2,8 bar (40 lb/zoll²) 7,6 bar (110 lb/zoll²) DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 178: Dynamax 575P

    — 4.140 bar (60.000 lb/zoll²) für Schneiddruck Werksseitiger Sollwert 1.380 bar (20.000 lb/zoll²) — für Lochstechdruck und K ÜHLUNG EIN ÜHLUNG AUS Flow 11,4 l/Minute — Druck 2,8 bar (40 lb/zoll²) 7,6 bar (110 lb/zoll²) 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 179: Düsen

    Tabellen genannten. WARNUNG Wegen des hohen Drucks im Druckübersetzer haben alle Befestigungselemente, die an hydraulischen und Hochdruckwasser-Teilen verwendet werden, die Klasse 8. Für Befestigungselemente, die zyklischen Lasten ausgesetzt sind, müssen Sicherungsscheiben verwendet werden. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 180: Besondere Befestigungselemente

    Diese Drehmomentwerte gelten für Befestigungselemente, die mit Gleitmittel für Schrauben (weißes Lithiumfett) beschichtet sind. Code 61 Klasse 8 Code 62 Klasse 8 1/16 Zoll Schraubengröße (Niederdruck) (Hochdruck) „Dash“-Größe (Zoll) N∙m lbf∙ft N∙m lbf∙ft 5/16-18 3/8-16 3/8-16 7/16-14 1/2-13 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 181 Für eine gute Abdichtung muss die Dichtfläche parallel zur Passfläche sein und die Schrauben müssen gleichmäßig angezogen werden. 7. Ziehen Sie die Schrauben mit einem Drehmomentschlüssel auf den angegebenen Wert fest. Ziehen Sie jede Schraube in kleinen Schritten an. Arbeiten Sie dabei über Kreuz. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 182: Armaturen

    WARNUNG Einige Drehmomentspezifikationen befinden sich auf den technischen Zeichnungen. Hydraulikanschlüsse Hypertherm empfiehlt Gewindedichtmittel für alle NPT-Anschlüsse. In dieser Tabelle sind die maximalen Werte angegeben. Das Drehmoment, das für eine ausreichende Abdichtung erforderlich ist, hängt vom Zustand der Rohrgewinde ab und kann wesentlich niedriger sein als der maximale Wert.
  • Seite 183 Minimum Maximum 1/16 Zoll „Dash“-Größe N∙m lbf∙ft N∙m lbf∙ft O-Ring-Boss SAE Bei Hydraulikarmaturen nach SAE kein Dichtmittel auf die Gewinde auftragen. Schmieren Sie die O-Ringe vor der Montage mit Hydrauliköl oder einem Schmiermittel für O-Ringe. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 184 Wenn eine Armatur nach dem Festziehen bis zum maximalen Drehmomentwert noch leckt, zerlegen Sie die Teile. Reparieren oder ersetzen Sie Teile, die Abnutzung, Korrosion oder Beschädigung aufweisen. Verwenden Sie für Hochdruckwasser-Armaturen ein Hochdruck-Gleitmittel wie Blue Goop oder PURE Goop. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 185 Muffe, auf den Kegel und die Gewinde des Hochdruckrohrs. 1 Hochdruckrohr 3 Muffe 2 Stopfbuchsenmutter 2. Setzen Sie die Stopfbuchsenmutter auf das Hochdruckrohr. 3. Die Muffe auf das Hochdruckrohr setzen. Vergewissern Sie sich, dass einige der Gewinde am Hochdruckrohr der Armatur sichtbar sind. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 186 4. Den Hochdruckschlauch vollständig in die Armatur drücken. 5. Die Stopfbuchsenmutter von Hand festziehen. 6. Die Stopfbuchsenmutter mit einem Drehmomentschlüssel auf den angegebenen Wert anziehen. Niederdruck-Wasserarmaturen Für Niederdruckwasser-Armaturen kein Schmiermittel verwenden. Bei allen Niederdruck-Wasseranschlüssen werden Einschubanschlüsse verwendet. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 187: Installation

    Arbeiten dürfen nur von einem zugelassenen Techniker ausgeführt werden. Es liegt in der Verantwortung des Käufers, sich über alle geltenden Vorschriften zu informieren und sie einzuhalten. Befolgen Sie alle Sicherheitsbestimmungen und die entsprechenden Gesetze und Regelungen bezüglich der Sicherheit. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 188: Pflichten Des Käufers

    Verwenden Sie nur Schläuche, die für diesen Druck dimensioniert sind. WARNUNG Der Käufer ist für Folgendes verantwortlich bzw. zu Folgendem verpflichtet: Mit Hypertherm und dem Hypertherm-Originalgerätehersteller (OEM) bezüglich der  Installation der Anlage zusammenzuarbeiten. Alle Anweisungen bezüglich Einrichtung und erster Inbetriebnahme in diesem Handbuch zu ...

  • Seite 189: Anforderungen

    Weise kann die Luftbewegung zur Kühlung der Maschine beitragen und Raum für Wartungs- und Reparaturarbeiten freigehalten werden. Hypertherm empfiehlt die Installation der Pumpe auf ebenem Untergrund mit einem Höhenunterschied von maximal 0,8 cm zwischen den gegenüberliegenden Enden. Stellen Sie die Pumpe auf eine feste, ebene Oberfläche, die das Gewicht der Anlage tragen kann, und die dick genug ist, um den Vibrationen standzuhalten.

  • Seite 190: Hydrauliköl

    40.000 575P 4,00 48.000 Hydrauliköl Hypertherm versendet die Pumpe nicht immer mit gefülltem Hydrauliköltank. Im Inland werden Pumpen normalerweise werksseitig mit Hydrauliköl des Typs AW 32 geliefert. Verschleißschutz-Mineralöl (Antiwear, AW) oder synthetisches Hydrauliköl, ISO-Viskositätsklasse (VG) 32 oder 46. 151 Liter.

  • Seite 191: Versorgungen

    Grad der Härte beinhalten, sind oftmals unentgeltlich beim Wasserversorgungsunternehmen erhältlich. Umkehrosmose-Systeme erhalten Sie bei Hypertherm. Die Qualität des zum Druckübersetzer geleiteten Wassers hat eine direkte Auswirkung auf die Standzeit der Druckübersetzers und der Verschleißteile. Eine schlechte Wasserqualität erhöht die Betriebskosten nicht nur durch unnötigen Verschleiß...

  • Seite 192: Empfang Und Auspacken Der Anlage

    Schlüssel für den Schlüsselschalter L  OKAL Schlüssel für die elektrische Verriegelung (optional)  Micro-SD-Kartenadapter  Schaltpläne der Anlage  Optionale Artikel  Standard-Werkzeugset  Verschleißteilsatz  Reparatur- und Wartungs-Sets (siehe das Kapitel „Ersatzteilliste“ in dieser  Betriebsanleitung). 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 193: Installation Der Pumpe

    übereinstimmt. Sehen Sie beim jeweiligen Pumpentyp im Kapitel „Spezifikationen“ dieser Betriebsanleitung nach. Pumpe waagrecht ausrichten Hypertherm empfiehlt die Installation der Pumpe auf ebenem Untergrund mit einem Höhenunterschied von maximal 8 mm zwischen den gegenüberliegenden Enden. Teile, Werkzeuge und Materialien Zwei Gabelschlüssel 1-1/8 Zoll Wasserwaage Wenn sich die Pumpe an ihrem Aufstellort befindet, richten Sie sie waagrecht aus.
  • Seite 194 2. Bringen Sie die Winkelplatte am Pumpengehäuse an. 3. Bringen Sie den Haltewinkel für die Hochdruckleitungen mit den mitgelieferten Befestigungselementen an der Winkelplatte an. 4. Nach dem Anschluss der Hochdruck-Rohrleitungen an das Versorgungs-Anschlussfeld installieren Sie die Hochdruckrohrklemmen am Haltewinkel. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 195: Einbau Des Externen Wärmetauschers (Option)

    5. Schieben Sie das Kabel und das mit dem Gewinde versehene Ende der Zugentlastung durch die Kabelöffnung. 6. Stecken Sie die Sicherungsmutter auf die Zugentlastung. 7. Schließen Sie die Motorkabel (L1, L2 und L3) an den Motorstarter an. Schließen Sie den Schutzleiterdraht an die Erdungslasche (PE) an. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 196: Anschließen Der Versorgungen Der Pumpe

    Das Diagramm auf Seite 32 zeigt den Durchfluss des Wassers durch die Pumpenanlage. und K werden manchmal als Kühlkreislauf bezeichnet. Der ÜHLUNG EIN ÜHLUNG AUS Kühlkreislauf hält das Hydrauliköl in der Pumpe auf seiner optimalen Temperatur. Die Versorgungsanschlüsse sind mit Hängeetiketten gekennzeichnet, die Symbole aufweisen. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 197 Bewahren Sie diese Teile auf. Sie können bei Lagerung oder Transport der Pumpe noch benötigt werden. 2. Schließen Sie die Versorgungen an die Pumpe an. Drehmomentwerte und Informationen über die korrekte Installation von Wasserarmaturen finden Sie unter: Armaturen auf Seite 182. Bei allen Niederdruck-Wasseranschlüssen werden Einschubanschlüsse verwendet. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 198 • Schließen Sie ein Ende dieses Schlauchs an externen Wärmetauscher zum den mit AUSLASS gekennzeichneten Hydrauliköltank. Anschluss am externen Wärmetauscher an. • Schließen Sie das andere Ende an das Kugelventil am Wärmetauschereinlass an. Werksseitig installiertes Anschlussstück: -16 JIC, Außengewinde 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 199: Hydrauliköl Prüfen

    Stellen Sie sicher, dass während der Installation und beim ersten Start Hydrauliköl zur Verfügung steht. VORSICHT Prüfen Sie den Hydraulikölstand am Schauglas. Füllen Sie bei Bedarf Hydrauliköl nach. Siehe Ersten Start durchführen auf Seite 200 und Hydrauliköl nachfüllen auf Seite 79. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 200: Anschließen Der Stromversorgung

    VORSICHT die Hydraulikschläuche beschädigt werden. Dieses Vorgehen könnte zu Schäden an der Düse führen. Führen Sie den ersten Start nicht mit eingebauter Diamantdüse durch. Hypertherm empfiehlt, VORSICHT während der ersten 40 Betriebsstunden eine Rubindüse zu verwenden. Verwenden Sie dieses Verfahren: bei der Installation.

  • Seite 201: Inspektion Vor Der Inbetriebnahme

    Wenn der verfügbare Luftdruck zu hoch ist, installieren Sie einen Luftdruckregler (nicht im Lieferumfang), um den Druck zu senken. 3. Schalten Sie die Stromversorgung ) (Netztrennschalter). 4. Stellen Sie den Hebel für den Primär-Netz-Trennschalter an der Tür des Anschlusskastens auf DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 202: Sicherstellen, Dass Der Primärmotor In Der Korrekten Richtung Dreht

    5. Vergewissern Sie sich, dass sich der Primärmotor in der Richtung dreht, die der Rotationspfeil anzeigt. Wenn sich der Pumpenmotor in die falsche Richtung dreht: a. Stellen Sie den Hebel für den Primär-Netz-Trennschalter an der Tür des Anschlusskastens 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 203 , um die Pumpe kurz TART ). Berühren Sie dann das Symbol S EINZUSCHALTEN TOPP h. Vergewissern Sie sich, dass sich der Primärmotor in der Richtung dreht, die der Rotationspfeil anzeigt. 6. Bringen Sie die Wellen-Abdeckung an. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 204: Sicherstellen, Dass Sich Der Motor Des Wärmetauscher-Lüfters In Der Korrekten Richtung Dreht

    1. Stellen Sie den Druck auf 345 bar (5.000 ) bar ein. lb/zoll² 2. Berühren Sie an der Bedienerschnittstelle das Symbol K , um die Pumpe ÜHLMODUS 3. Lassen Sie die Pumpe zwei bis drei Minuten lang laufen. 4. Achten Sie auf Lecks. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 205: Anpassen Des Drucks Der Druckverstärkerpumpe

    2. Ziehen Sie den Druckreglerknopf der Druckverstärkerpumpe am Wasserverteiler heraus. Drehen Sie ihn im Uhrzeigersinn, um den Druck zu erhöhen, bzw. gegen den Uhrzeigersinn, um den Druck zu verringern. Messen des Luftdrucks im Wasserspeichertank Siehe Niederdruckwasser auf Seite 91 für Anweisungen. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 206: Spülen Der Pumpe Und Der Hochdruckleitungen

    ). Lassen Sie dieses Programm lb/zoll² 15 Minuten lang laufen. Wenn das Absperrventil undicht ist, untersuchen Sie die Nadel, den Sitz, die Dichtungen und die Düse auf Beschädigungen. Ersetzen Sie Teile, falls erforderlich. Die Pumpe ist betriebsbereit. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 207: Bedienerschnittstelle: Einstellbildschirme

    Pump Information Remote Configuration (Pumpeninformationen) (Remote-Konfiguration) Seite 208 Seite 211 Start Procedure Timers Stop Procedure Timers (Startvorgangs-Timer) auf Seite 209 (Stoppvorgangs-Timer) auf Seite 212 Pressure Adjustments Pump Fault Behavior (Druckeinstellungen) auf Seite 210 (Pumpen-Fehlerverhalten) Seite 213 DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 208 Berühren Sie die Pfeile nach oben/unten, um die Einheiten (bar oder lb/zoll²) auszuwählen, die auf den Bildschirmen der Bedienerschnittstelle angezeigt werden. Software Part # Dies ist die Hypertherm-Teile-Nummer und Revisionsversion für die auf der (Software-Teile-Nr.) Steuerung installierte Software. Software Version Dies ist die Version der Software auf der Steuerung.
  • Seite 209 Der Standardwert für den Timer beträgt 5 Sekunden. Cut (Schneiden) Stufe 5 Wenn sich die Pumpe im Schneiddruckmodus befindet, hat das System so viel Zeit, zum Schneiddruck-Sollwert zu gelangen. Der Standardwert für den Timer beträgt 5 Sekunden. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 210: Pressure Adjustments (Druckeinstellungen)

    Die kleinste Schrittweite beträgt 10 bar (100 lb/zoll²). Decrease (Abnahme) Um diesen Wert verringert sich der Zieldruck jedes Mal, wenn das Symbol – auf dem Haupt-Betriebsbildschirm berührt wird. Standardmäßig sind dies 34 bar (500 lb/zoll²). 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 211 • wird die Pumpe mit Modbus TCP über Ethernet gesteuert. Modbus Pressure Hierdurch wird die Modbus-Steuerung des Pumpendrucks ein- bzw. (Modbus-Druck) ausgeschaltet. IP Address Eingabe einer statischen IP-Adresse. (IP-Adresse) Netmask (Netzmaske) Eingabe der Netzmaske. Gateway (Gteway) Eingabe des Gateways. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 212 LP Drain Valve Dieser Timer bestimmt, wie lange es nach dem Abschalten der Pumpe dauert, bis (ND-Ablassventil) sich das Niederdruck-Ablassventil (low pressure, LP) öffnet und das Niederdruckwasser aus dem System ablässt. Der Standardwert ist 30 Sekunden. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 213 Das System kann eine Druckverstärkerpumpe auf Fehlerzustände überwachen. (ÜW D.-v.-pp.-fehl.) Hierdurch wird die Überwachung ein- bzw. ausgeschaltet. Fan Fault Monitor Das System kann einen Wärmetauscher auf Fehlerzustände überwachen. (ÜW. Lüft.-fehl.) Hierdurch wird die Überwachung ein- bzw. ausgeschaltet. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 214: Seal Maintenance Indicator

    Wenn ein Fehler auftritt und die Funktion „Stopp bei Fehler“ nicht aktiviert ist, bestimmt dieser Timer, wie lange die Anlage nach Erkennung eines Fehlers pausiert, bevor der Bildschirm Alarms (Alarme) wieder angezeigt wird. Der Standardwert beträgt 2,0 Stunden. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 215: Enter Or Change The Time And Date (Uhrzeit Und Datum Eingeben Oder Ändern)

    Datumssymbol und -feld Berühren Sie das Symbol, um das Datumsformat zu ändern. Optionen sind TT-MM-JJ oder MM/TT/JJ. Berühren Sie das Feld neben dem Symbol, um ein numerisches Tastenfeld zu öffnen. Ändern Sie das Datum mit dem Tastenfeld. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 216: Druckübersetzer-Steuerung

    Fehler ein. Total Hours Hier wird die Gesamtzahl der Betriebsstunden des Druckübersetzers angezeigt. (Gesamtstunden) Strokes (Hübe) Hier wird die Gesamtzahl der Hübe des Druckübersetzers angezeigt. Jedes Mal, wenn ein Näherungsschalter aktiviert wird, wird ein Hub gezählt. 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 217: Pressures (Drücke)

    Der Sollwert hängt vom Pumpentyp ab. DynaMAX 550P 2,0 bar (29 lb/zoll²) DynaMAX 560P 1,7 bar (25 lb/zoll²) DynaMAX 575P 1,5 bar (21 lb/zoll²) Hydraulic (Hydraulik) Hier wird der Hydraulikdruck in der Anlage angezeigt. Output (Ausgang) DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 218: Sd Card (Sd-Karte)

    Wenn Sie die Pumpe direkt an ein externes Steuergerät wie eine CNC anschließen möchten, informieren Sie sich im CNC-Handbuch und wenden Sie sich für Informationen und Unterstützung an einen Mitarbeiter des Technischen Service von Hypertherm. Lagerung Für Informationen zur Lagerung dieser Anlage, siehe Für Lagerung vorbereiten...

  • Seite 219: Einbauerklärung

    4. Klicken Sie auf die Einbauerklärung für Ihr Produkt. Das Dokument wird als PDF-Datei auf Ihr Gerät heruntergeladen. Die Navigationsanweisungen können ohne Vorankündigung geändert werden. Informationen zu diesem Dokument finden Sie unter Zertifizierungsprüfzeichen Seite 13. DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...

  • Seite 220: Anhang I: 1.1.2-1.1.7, 1.2.2-1.2.4.3, 1.2.5-1.3.4, 1.3.6-1.7.2, 1.7.4-1.7.4.3 Richtlinie 2104/30/Eu (Emv-Richtlinie)

    Maschine, in die die unvollständige Maschine eingebaut werden soll, den Bestimmungen der Richtlinie 2006/42/EG entspricht. BEVOLLMÄCHTIGTER: Koen van den Bemd European Customer Service Hypertherm Europe B.V. Vaartveld 9 4704 SE Roosendaal Niederlande UNTERSCHRIFT: _____________________________________ Gordon Rice Executive Vice President – Wasserstrahl 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...

  • Seite 221: Technische Zeichnungen

    Die Zeichnung für das Hydraulik- und Wassersystem befindet sich in diesem Kapitel. Die Schaltpläne werden in einem Umschlag geliefert, der sich im Inneren des Schaltschranks befindet. Hypertherm empfiehlt, diese Seiten auf Papier mit dem Format A3, Tabloid oder Ledger auszudrucken. DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 222 Technische Zeichnungen 811390DE Betriebsanleitung DynaMAX 550P/560P/575P Wasserstrahlpumpe...
  • Seite 223 Technische Zeichnungen DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE...
  • Seite 224 Wir befassen uns regelmäßig mit Ihren Anmerkungen und Ideen und nutzen sie bei der Planung von Veränderungen. Wir versprechen Ihnen, jeden Vorschlag zu prüfen. Ihre Zufriedenheit hat für uns höchste Priorität. Senden Sie diese Informationen mit Ihren Anmerkungen an Technical.Service@hypertherm.com: DynaMAX 550P/560P/575P Wasserstrahlpumpe Betriebsanleitung 811390DE, ...
