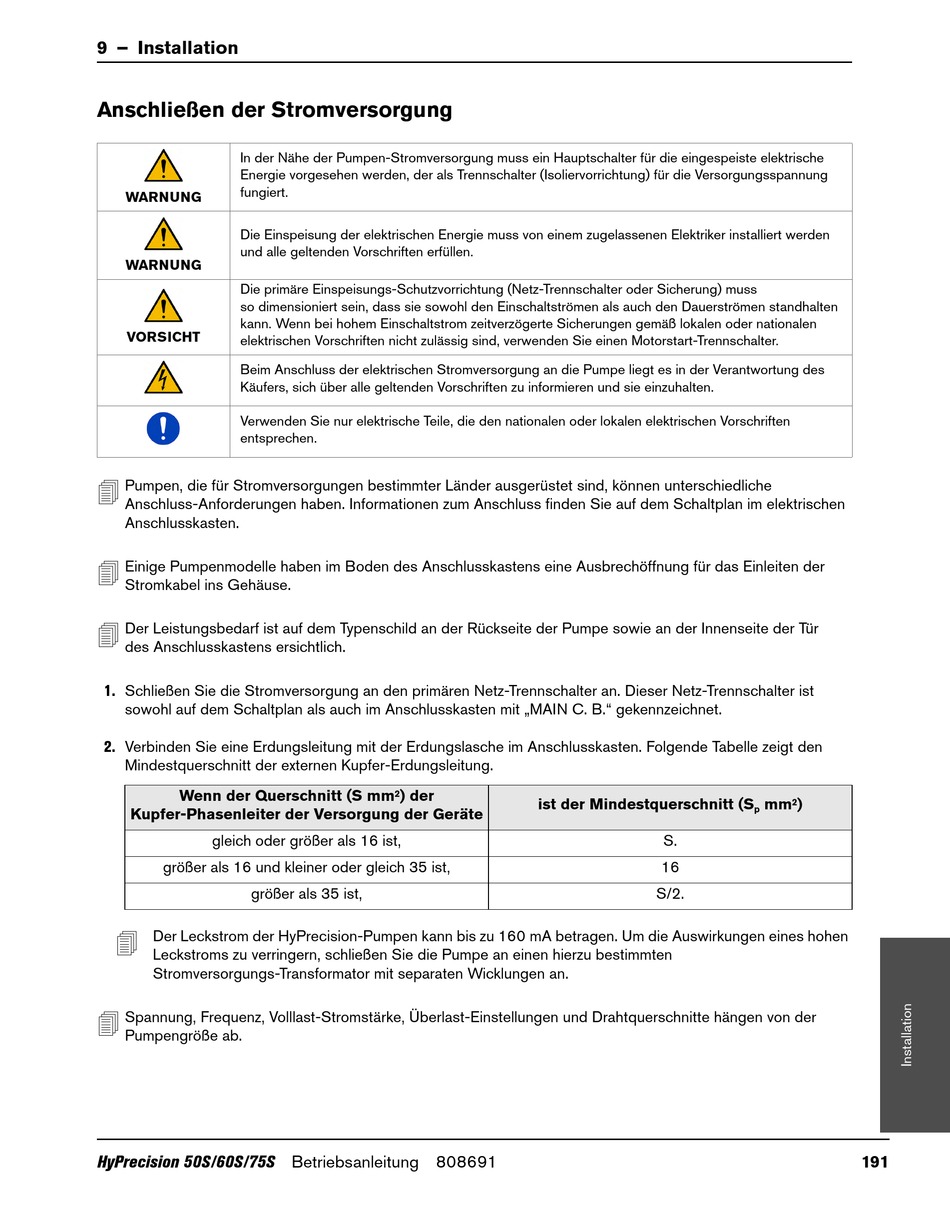

9 – Installation
Anschließen der Stromversorgung
In der Nähe der Pumpen-Stromversorgung muss ein Hauptschalter für die eingespeiste elektrische
Energie vorgesehen werden, der als Trennschalter (Isoliervorrichtung) für die Versorgungsspannung
fungiert.
WARNUNG
Die Einspeisung der elektrischen Energie muss von einem zugelassenen Elektriker installiert werden
und alle geltenden Vorschriften erfüllen.
WARNUNG
Die primäre Einspeisungs-Schutzvorrichtung (Netz-Trennschalter oder Sicherung) muss
so dimensioniert sein, dass sie sowohl den Einschaltströmen als auch den Dauerströmen standhalten
kann. Wenn bei hohem Einschaltstrom zeitverzögerte Sicherungen gemäß lokalen oder nationalen
VORSICHT
elektrischen Vorschriften nicht zulässig sind, verwenden Sie einen Motorstart-Trennschalter.
Beim Anschluss der elektrischen Stromversorgung an die Pumpe liegt es in der Verantwortung des
Käufers, sich über alle geltenden Vorschriften zu informieren und sie einzuhalten.
Verwenden Sie nur elektrische Teile, die den nationalen oder lokalen elektrischen Vorschriften
entsprechen.
Pumpen, die für Stromversorgungen bestimmter Länder ausgerüstet sind, können unterschiedliche
Anschluss-Anforderungen haben. Informationen zum Anschluss finden Sie auf dem Schaltplan im elektrischen
Anschlusskasten.
Einige Pumpenmodelle haben im Boden des Anschlusskastens eine Ausbrechöffnung für das Einleiten der
Stromkabel ins Gehäuse.
Der Leistungsbedarf ist auf dem Typenschild an der Rückseite der Pumpe sowie an der Innenseite der Tür
des Anschlusskastens ersichtlich.
1. Schließen Sie die Stromversorgung an den primären Netz-Trennschalter an. Dieser Netz-Trennschalter ist
sowohl auf dem Schaltplan als auch im Anschlusskasten mit „MAIN C. B." gekennzeichnet.
2. Verbinden Sie eine Erdungsleitung mit der Erdungslasche im Anschlusskasten. Folgende Tabelle zeigt den
Mindestquerschnitt der externen Kupfer-Erdungsleitung.
Wenn der Querschnitt (S mm
Kupfer-Phasenleiter der Versorgung der Geräte
gleich oder größer als 16 ist,
größer als 16 und kleiner oder gleich 35 ist,
größer als 35 ist,
Der Leckstrom der HyPrecision-Pumpen kann bis zu 160 mA betragen. Um die Auswirkungen eines hohen
Leckstroms zu verringern, schließen Sie die Pumpe an einen hierzu bestimmten
Stromversorgungs-Transformator mit separaten Wicklungen an.
Spannung, Frequenz, Volllast-Stromstärke, Überlast-Einstellungen und Drahtquerschnitte hängen von der
Pumpengröße ab.
HyPrecision 50S/60S/75S Betriebsanleitung 808691
) der
2
ist der Mindestquerschnitt (S
mm
)
2
p
S.
16
S/2.
191
