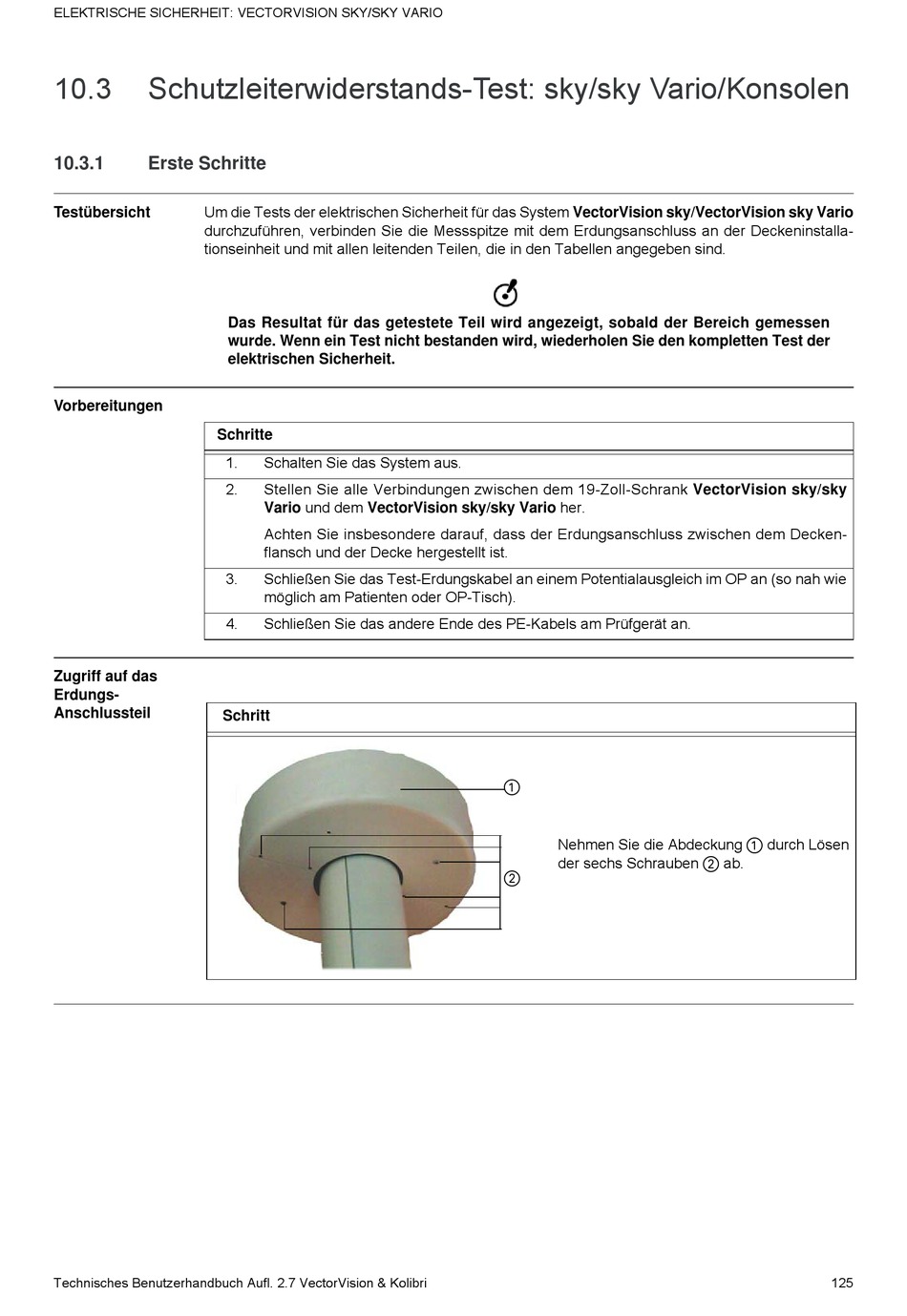

ELEKTRISCHE SICHERHEIT: VECTORVISION SKY/SKY VARIO
10.3

Schutzleiterwiderstands-Test: sky/sky Vario/Konsolen

10.3.1

Erste Schritte

Um die Tests der elektrischen Sicherheit für das System VectorVision sky/VectorVision sky Vario
Testübersicht
durchzuführen, verbinden Sie die Messspitze mit dem Erdungsanschluss an der Deckeninstalla-
tionseinheit und mit allen leitenden Teilen, die in den Tabellen angegeben sind.
Vorbereitungen
Schritte
Zugriff auf das
Erdungs-
Anschlussteil
Schritt
Technisches Benutzerhandbuch Aufl. 2.7 VectorVision & Kolibri
Das Resultat für das getestete Teil wird angezeigt, sobald der Bereich gemessen
wurde. Wenn ein Test nicht bestanden wird, wiederholen Sie den kompletten Test der
elektrischen Sicherheit.
1. Schalten Sie das System aus.
2. Stellen Sie alle Verbindungen zwischen dem 19-Zoll-Schrank VectorVision sky/sky
Vario und dem VectorVision sky/sky Vario her.
Achten Sie insbesondere darauf, dass der Erdungsanschluss zwischen dem Decken-
flansch und der Decke hergestellt ist.
3. Schließen Sie das Test-Erdungskabel an einem Potentialausgleich im OP an (so nah wie
möglich am Patienten oder OP-Tisch).
4. Schließen Sie das andere Ende des PE-Kabels am Prüfgerät an.
a
Nehmen Sie die Abdeckung
der sechs Schrauben
s
a durch Lösen
s ab.
125
