VectorVision²-Monitor-Kit
2.3.5

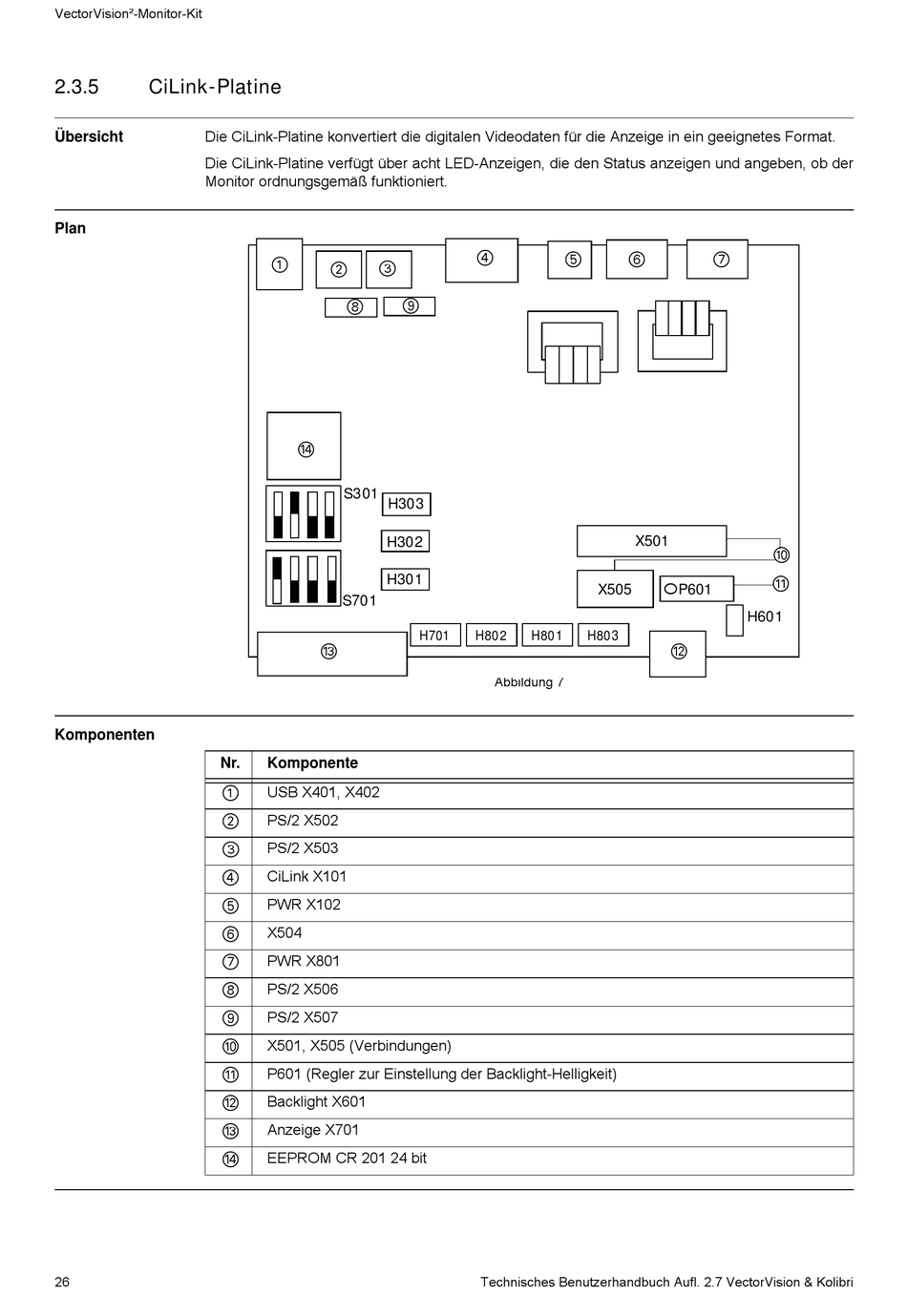

CiLink-Platine

Die CiLink-Platine konvertiert die digitalen Videodaten für die Anzeige in ein geeignetes Format.
Übersicht
Die CiLink-Platine verfügt über acht LED-Anzeigen, die den Status anzeigen und angeben, ob der
Monitor ordnungsgemäß funktioniert.
Plan
Komponenten
Nr.
a
s
d
f
g
h
j
k
l
;
A
S
D
F
26
a
d
s
l
k
F
S301
H303
H302
H301
S701
H701
D
Komponente
USB X401, X402
PS/2 X502
PS/2 X503
CiLink X101
PWR X102
X504
PWR X801
PS/2 X506
PS/2 X507
X501, X505 (Verbindungen)
P601 (Regler zur Einstellung der Backlight-Helligkeit)
Backlight X601
Anzeige X701
EEPROM CR 201 24 bit
f
g h
X501
X505
H802 H80 1 H803
Abbildung 7
Technisches Benutzerhandbuch Aufl. 2.7 VectorVision & Kolibri
j
;
A
P601
H601
S
