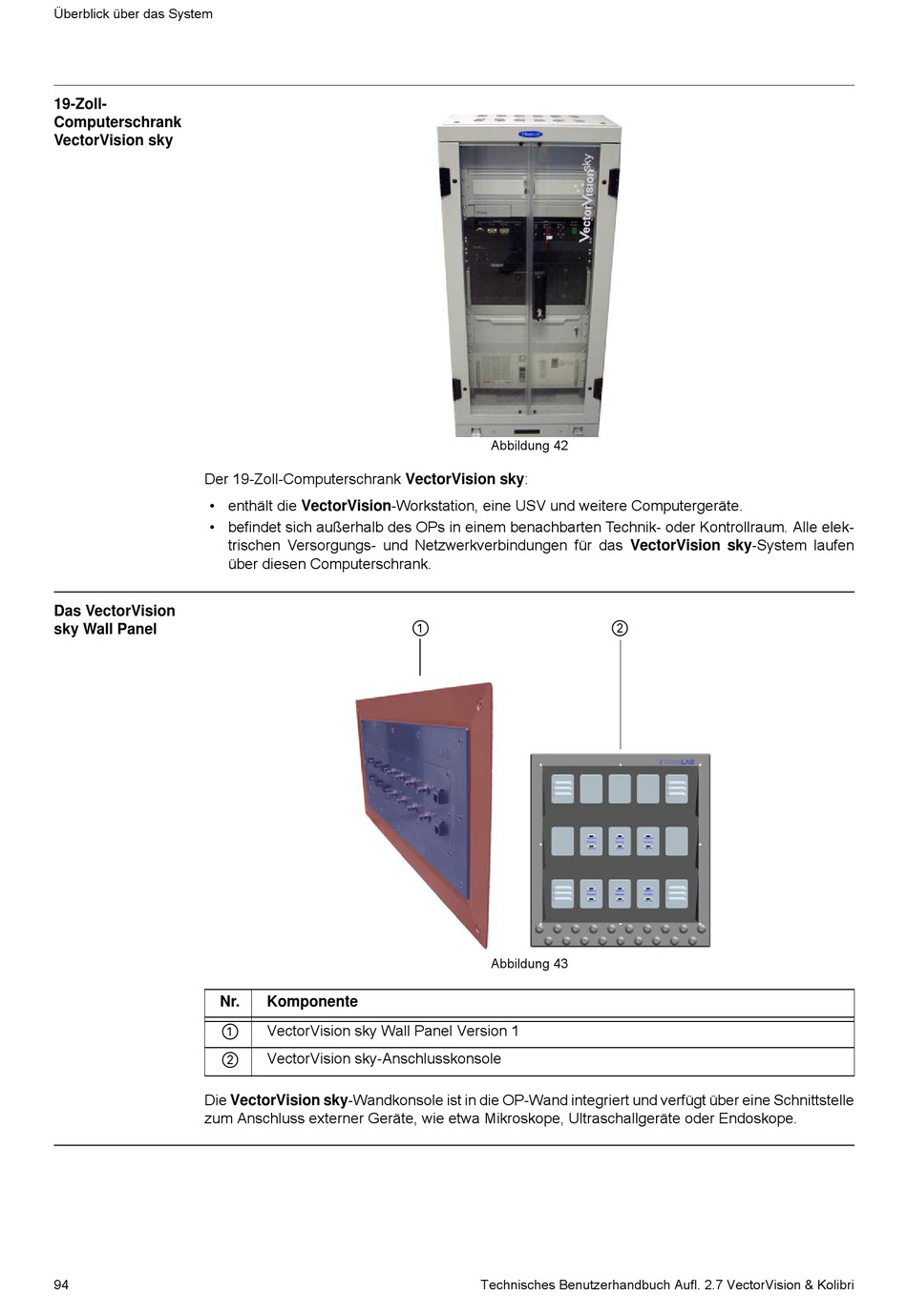

Überblick über das System
19-Zoll-
Computerschrank
VectorVision sky
Der 19-Zoll-Computerschrank VectorVision sky:
• enthält die VectorVision-Workstation, eine USV und weitere Computergeräte.
• befindet sich außerhalb des OPs in einem benachbarten Technik- oder Kontrollraum. Alle elek-
Das VectorVision
sky Wall Panel
Nr.
a
s
Die VectorVision sky-Wandkonsole ist in die OP-Wand integriert und verfügt über eine Schnittstelle
zum Anschluss externer Geräte, wie etwa Mikroskope, Ultraschallgeräte oder Endoskope.
94
trischen Versorgungs- und Netzwerkverbindungen für das VectorVision sky-System laufen
über diesen Computerschrank.
Komponente
VectorVision sky Wall Panel Version 1
VectorVision sky-Anschlusskonsole
Abbildung 42
a
Abbildung 43
Technisches Benutzerhandbuch Aufl. 2.7 VectorVision & Kolibri
