ELEKTRISCHE SICHERHEIT: KOLIBRI

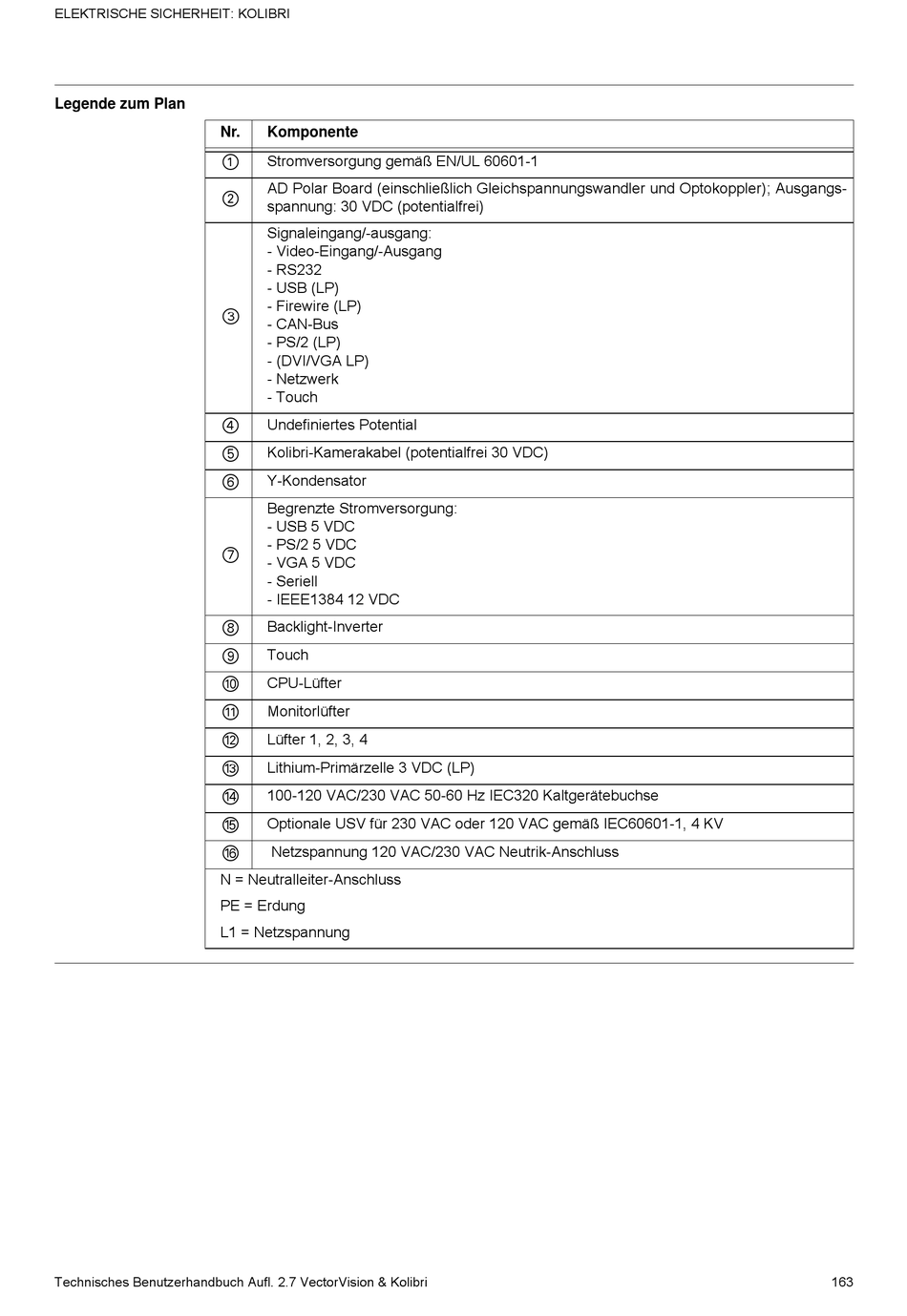

Legende zum Plan
Nr.
a
s
d
f
g
h
j
k
l
;
A
S
D
F
G
H
N = Neutralleiter-Anschluss
PE = Erdung
L1 = Netzspannung
Technisches Benutzerhandbuch Aufl. 2.7 VectorVision & Kolibri
Komponente
Stromversorgung gemäß EN/UL 60601-1
AD Polar Board (einschließlich Gleichspannungswandler und Optokoppler); Ausgangs-
spannung: 30 VDC (potentialfrei)
Signaleingang/-ausgang:
- Video-Eingang/-Ausgang
- RS232
- USB (LP)
- Firewire (LP)
- CAN-Bus
- PS/2 (LP)
- (DVI/VGA LP)
- Netzwerk
- Touch
Undefiniertes Potential
Kolibri-Kamerakabel (potentialfrei 30 VDC)
Y-Kondensator
Begrenzte Stromversorgung:
- USB 5 VDC
- PS/2 5 VDC
- VGA 5 VDC
- Seriell
- IEEE1384 12 VDC
Backlight-Inverter
Touch
CPU-Lüfter
Monitorlüfter
Lüfter 1, 2, 3, 4
Lithium-Primärzelle 3 VDC (LP)
100-120 VAC/230 VAC 50-60 Hz IEC320 Kaltgerätebuchse
Optionale USV für 230 VAC oder 120 VAC gemäß IEC60601-1, 4 KV
Netzspannung 120 VAC/230 VAC Neutrik-Anschluss
