VECTORVISION²- NAVIGATIONSSTATION
2.5
VectorVision²-Rahmen
2.5.1
Einleitung
Der VectorVision2-Rahmen bezieht sich auf die Grundstruktur des Systems. Die System-Kom-
Der Rahmen
ponenten, wie etwa das Kamera- und das Monitor-Kit, sind am Rahmen befestigt.
Abbildung
Nr.
a
s
d
f
g
Technisches Benutzerhandbuch Aufl. 2.7 VectorVision & Kolibri
g
f
Komponente
Gebogener Arm
Gehäuse des Systems
Rollenanordnung
Gehäuse
Armbefestigungs-Kit
d

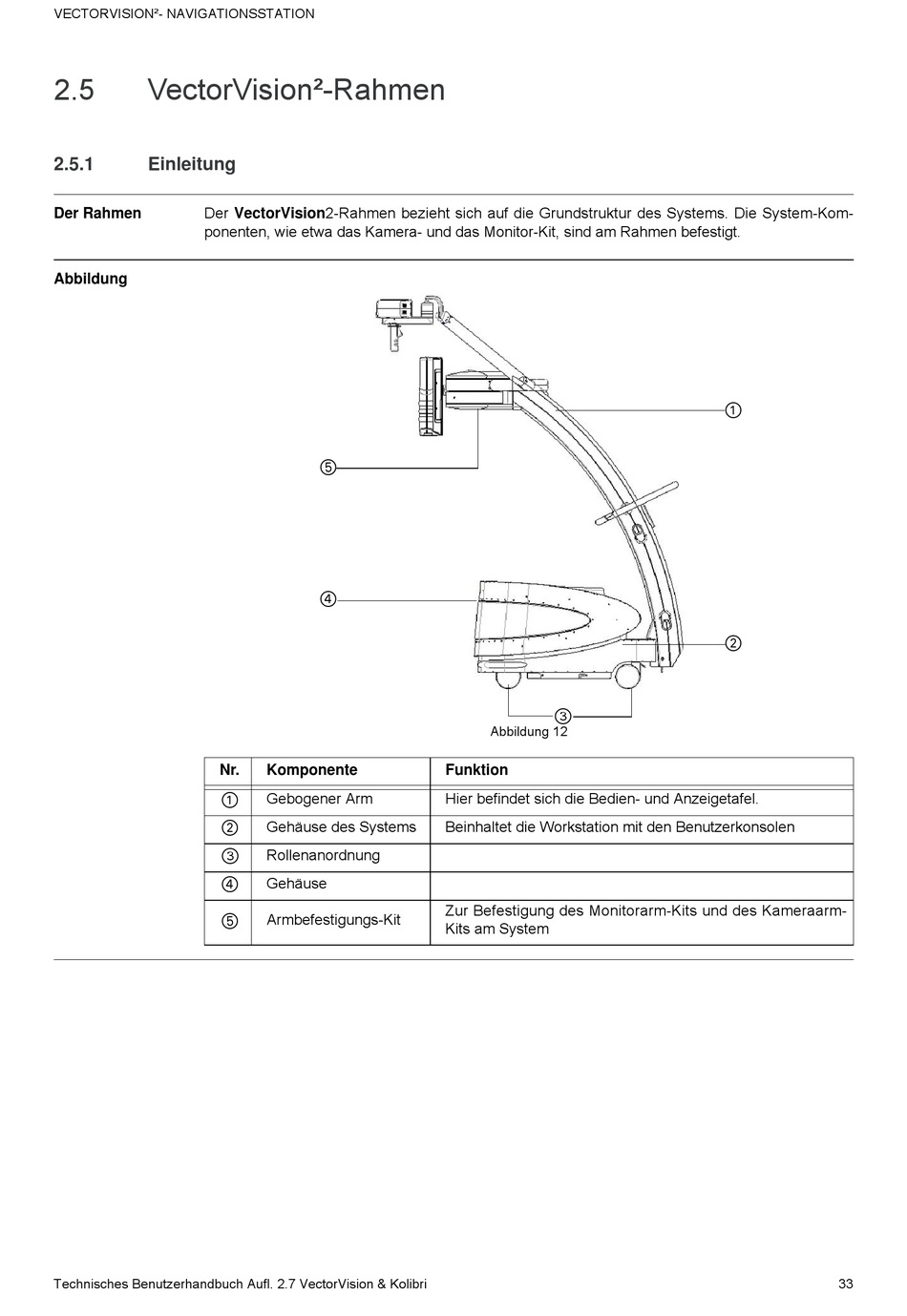

Abbildung 12
Funktion
Hier befindet sich die Bedien- und Anzeigetafel.
Beinhaltet die Workstation mit den Benutzerkonsolen
Zur Befestigung des Monitorarm-Kits und des Kameraarm-
Kits am System
a
s
33
