VectorVision²-Monitor-Kit
Navigieren durch
das OSD-Menü
LED-Anzeigen
LED
Grün
Rot
HINWEIS: Die OSD funktioniert nicht, wenn der VectorVision-Boot-up-Screen angezeigt wird oder
wenn das VGA-Signal nicht am Bildschirm angezeigt wird.
24
Menu Item #1
Setting Point #1
Setting Point #2
etc...
Legend:
- Sam e procedure as Menu Item #1
Status
Leuchtet ständig, wodurch an-
gezeigt wird, dass die Strom-
v e r s o r g u n g
d e s
O S D -
Bedienfeldes korrekt funktio-
niert
Leuchtet auf, wenn der OSD-
Joystick in eine der fünf mögli-
chen Positionen gebracht
wird, wodurch angegeben
wird, dass der Mikrokontroller
korrekt funktioniert

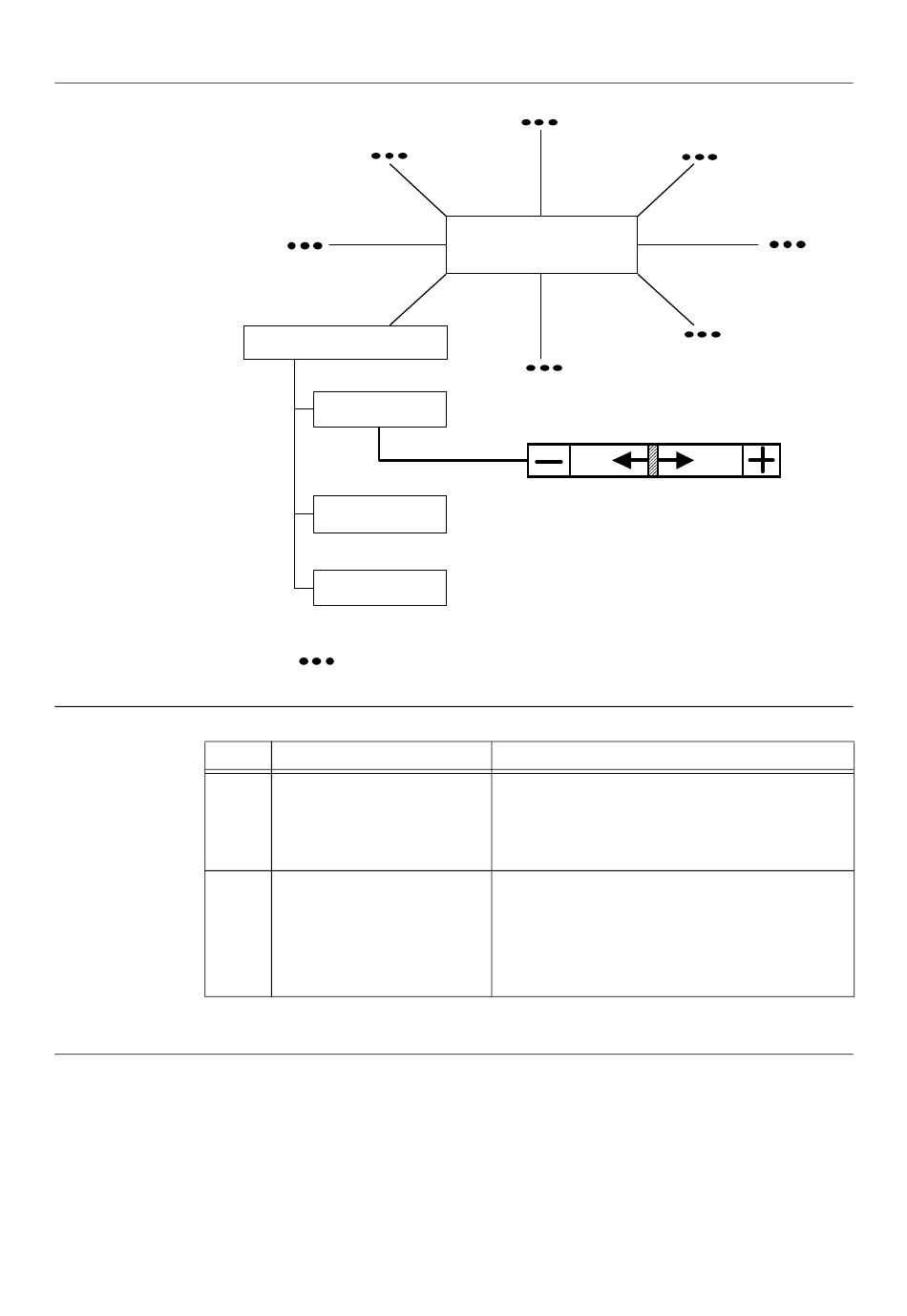

Main Menu
to change th e setting s, use th e curso r
cursor l eft
Abbildung 5
Bedeutung
Wenn das grüne Licht nicht leuchtet, überprüfen Sie
die Verkabelung mit der MUX-Einheit (siehe Seite
29).
Wenn die rote LED nicht leuchtet, ist das OSD-Be-
dienfeld defekt.
Wenn die rote LED in allen Joystick-Positionen
leuchtet und das OSD-Menü nicht am Bildschirm er-
scheint, ist die MUX-Einheit oder das Kabel zum
Monitor unter Umständen defekt.
Technisches Benutzerhandbuch Aufl. 2.7 VectorVision & Kolibri
