VectorVision²-Monitor-Kit
2.3.2

Monitor-Einheit

Komponenten
Nr.
a
s
d
f
g
h
Zugriff auf Monitor-
Einheit
22
a
h
Komponente
Touch-Controller-Board
Monitor-Lautsprecher
MUX-Einheit (Multiplex)
CiLink-Remote-Platine
O S D - B e d i e n f e l d
Screen Display)
TFT-Monitor
Öffnen Sie die Wartungskonsole nur, wenn Sie vom Brainlab-Kundendienst dazu
aufgefordert werden, z. B. bei der Fehlerbehebung.
g f

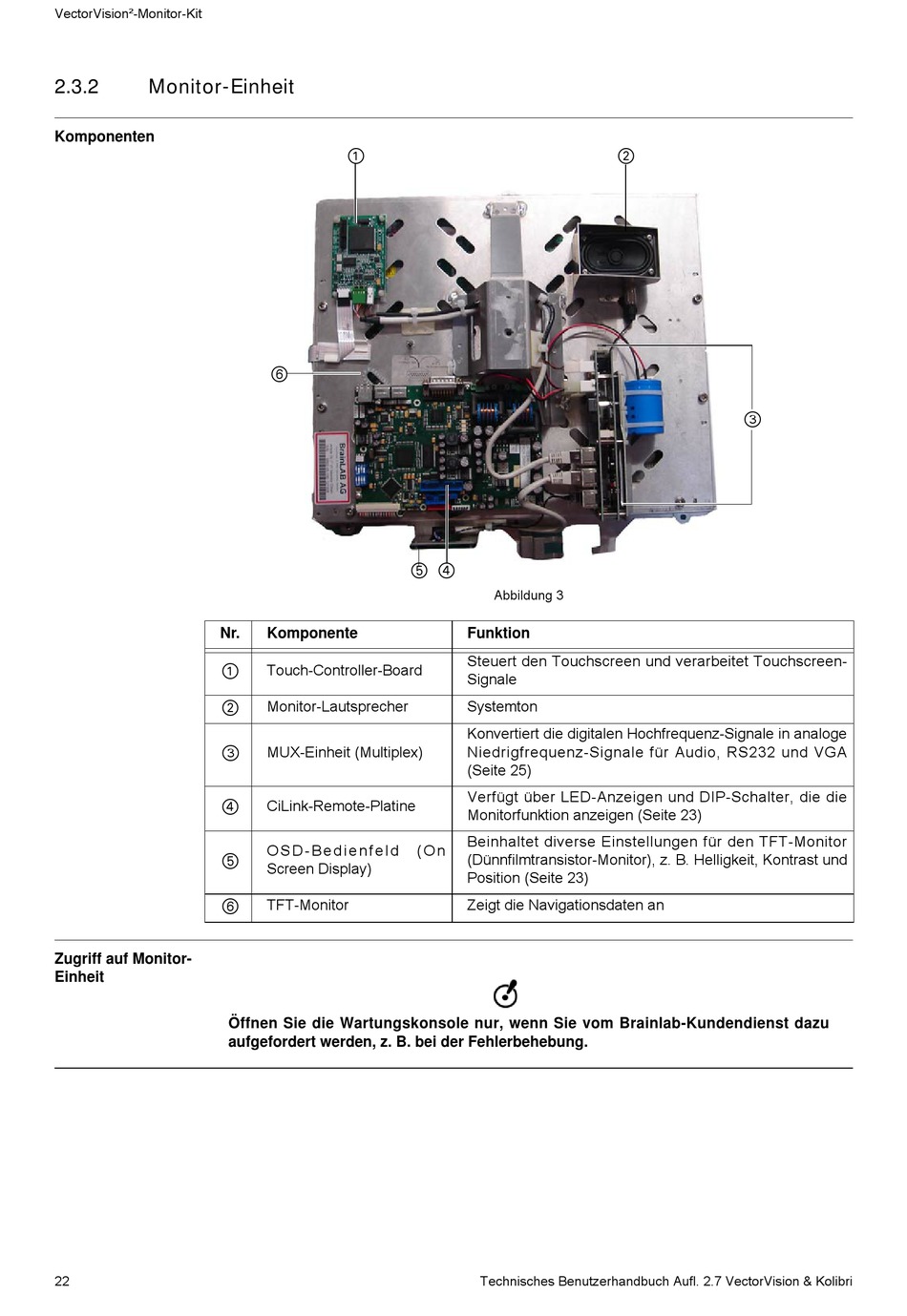

Abbildung 3
Funktion
Steuert den Touchscreen und verarbeitet Touchscreen-
Signale
Systemton
Konvertiert die digitalen Hochfrequenz-Signale in analoge
Niedrigfrequenz-Signale für Audio, RS232 und VGA
(Seite 25)
Verfügt über LED-Anzeigen und DIP-Schalter, die die
Monitorfunktion anzeigen (Seite 23)
Beinhaltet diverse Einstellungen für den TFT-Monitor
( O n
(Dünnfilmtransistor-Monitor), z. B. Helligkeit, Kontrast und
Position (Seite 23)
Zeigt die Navigationsdaten an
Technisches Benutzerhandbuch Aufl. 2.7 VectorVision & Kolibri
