VECTORVISION²- NAVIGATIONSSTATION
2.3
VectorVision²-Monitor-Kit
2.3.1

Einleitung

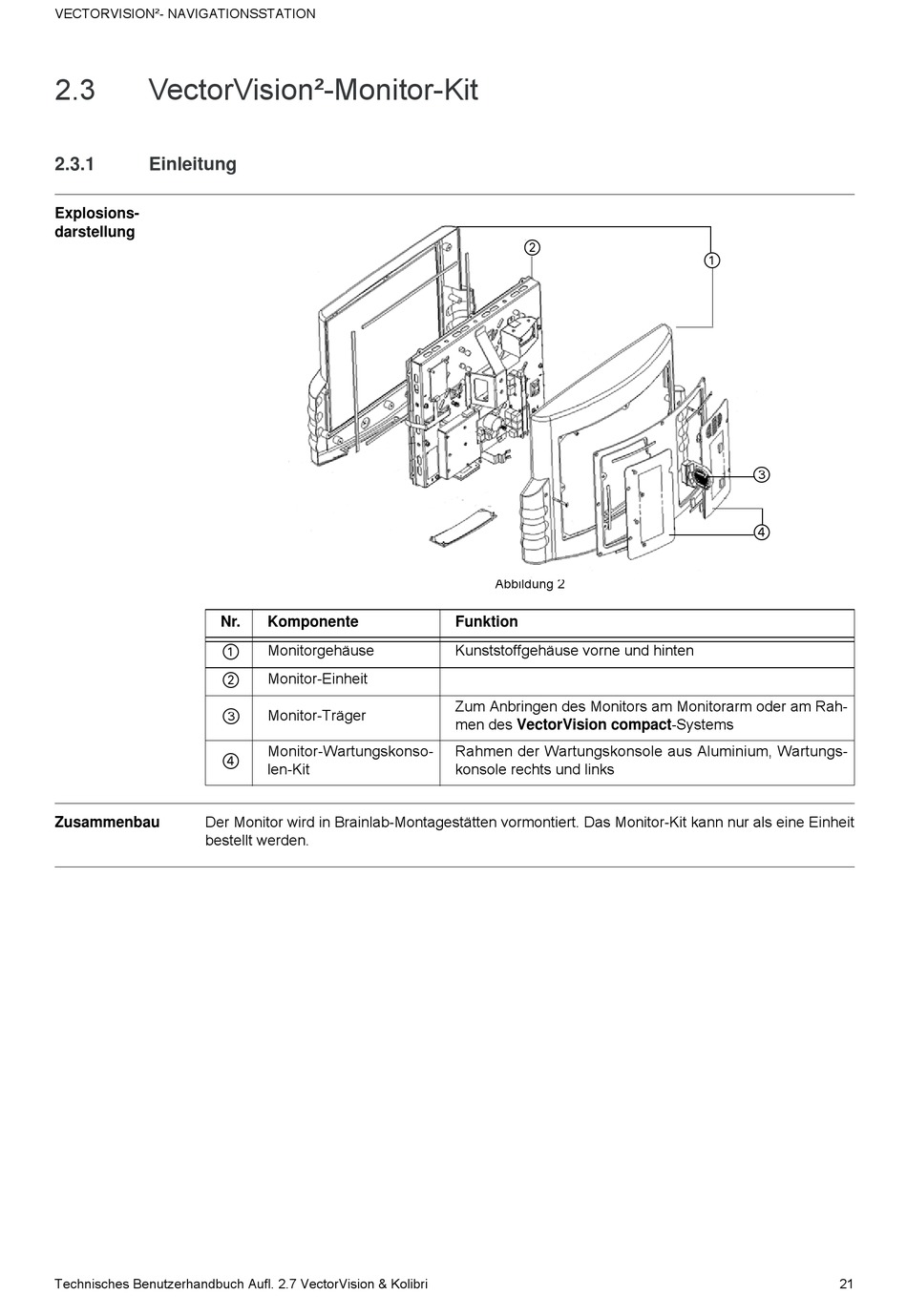

Explosions-
darstellung
Nr.
a
s
d
f
Der Monitor wird in Brainlab-Montagestätten vormontiert. Das Monitor-Kit kann nur als eine Einheit
Zusammenbau
bestellt werden.
Technisches Benutzerhandbuch Aufl. 2.7 VectorVision & Kolibri
Komponente
Monitorgehäuse
Monitor-Einheit
Monitor-Träger
Monitor-Wartungskonso-
len-Kit
s
Abbildung 2
Funktion
Kunststoffgehäuse vorne und hinten
Zum Anbringen des Monitors am Monitorarm oder am Rah-
men des VectorVision compact-Systems
Rahmen der Wartungskonsole aus Aluminium, Wartungs-
konsole rechts und links
a
d
f
21
