VECTORVISION²- NAVIGATIONSSTATION

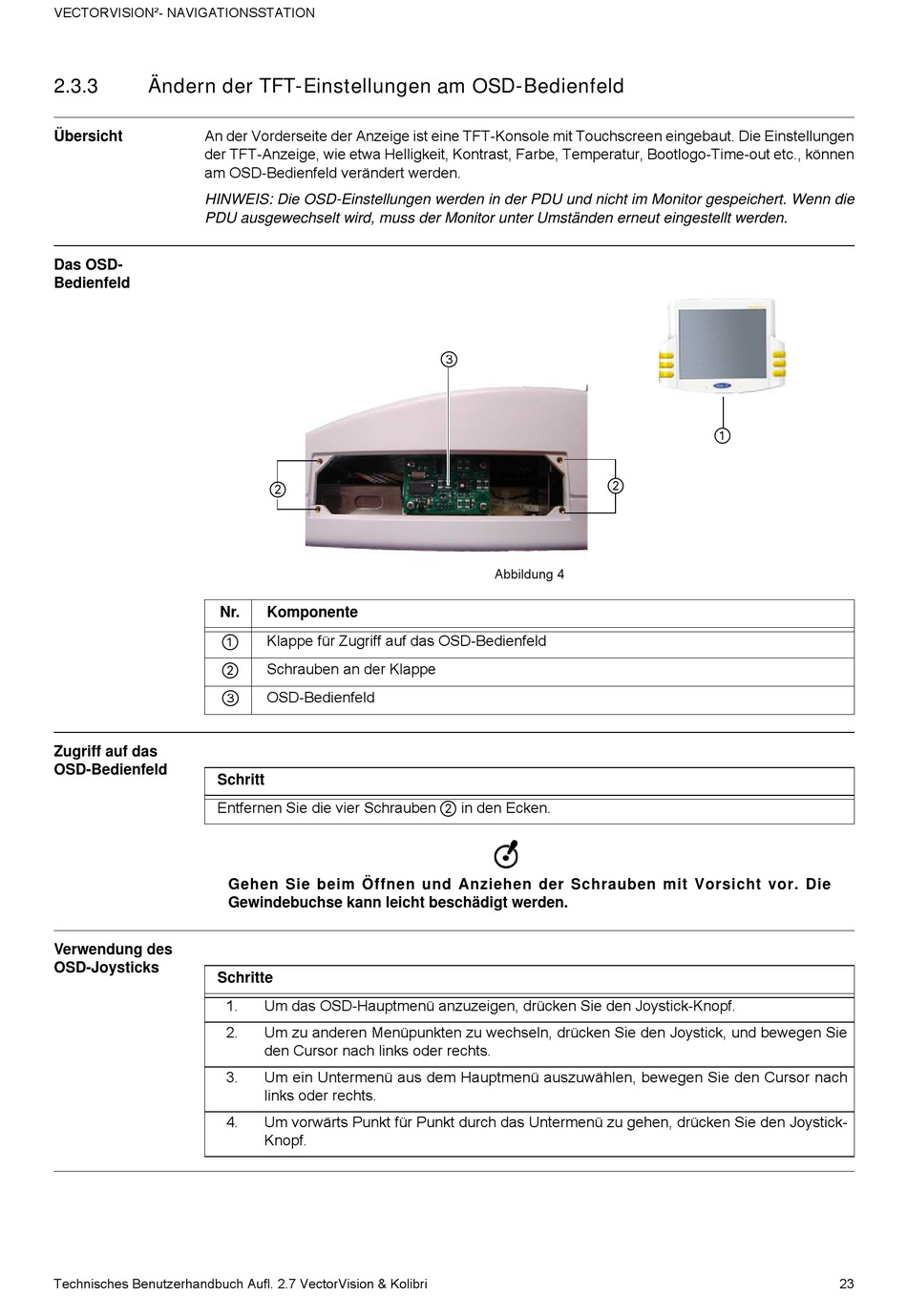

2.3.3 Ändern der TFT-Einstellungen am OSD-Bedienfeld
An der Vorderseite der Anzeige ist eine TFT-Konsole mit Touchscreen eingebaut. Die Einstellungen
Übersicht
der TFT-Anzeige, wie etwa Helligkeit, Kontrast, Farbe, Temperatur, Bootlogo-Time-out etc., können
am OSD-Bedienfeld verändert werden.
HINWEIS: Die OSD-Einstellungen werden in der PDU und nicht im Monitor gespeichert. Wenn die
PDU ausgewechselt wird, muss der Monitor unter Umständen erneut eingestellt werden.
Das OSD-
Bedienfeld
Nr.
a
s
d
Zugriff auf das
OSD-Bedienfeld
Schritt
Entfernen Sie die vier Schrauben
Verwendung des
OSD-Joysticks
Schritte
Technisches Benutzerhandbuch Aufl. 2.7 VectorVision & Kolibri
s
Komponente
Klappe für Zugriff auf das OSD-Bedienfeld
Schrauben an der Klappe
OSD-Bedienfeld
Gehen Sie beim Öffnen und Anziehen der Schrauben mit Vorsicht vor. Die
Gewindebuchse kann leicht beschädigt werden.
1. Um das OSD-Hauptmenü anzuzeigen, drücken Sie den Joystick-Knopf.
2. Um zu anderen Menüpunkten zu wechseln, drücken Sie den Joystick, und bewegen Sie
den Cursor nach links oder rechts.
3. Um ein Untermenü aus dem Hauptmenü auszuwählen, bewegen Sie den Cursor nach
links oder rechts.
4. Um vorwärts Punkt für Punkt durch das Untermenü zu gehen, drücken Sie den Joystick-
Knopf.
d
s
Abbildung 4
in den Ecken.
s
a
23
