Brainlab VECTORVISION Technisches Benutzerhandbuch Seite 35

VECTORVISION²- NAVIGATIONSSTATION
Befestigungs-
mechanismus
Nr.
a
s
d
Handhabung der
Arm-Kits
Der Kameraarm und der Monitorarm sind in Brainlab-Montagestätten vormontiert und eingestellt.
Zusammenbau
Die beiden Arme können jeweils als Ganzes ersetzt werden.
Technisches Benutzerhandbuch Aufl. 2.7 VectorVision & Kolibri
a
Komponente
Kameraarm-Kit
Feststell-Schrauben
Befestigungs-Schnittstelle der Kamera am Kameraarm
Versuchen Sie weder das Monitor-Kit oder das Kamera-Kit am jeweiligen Arm anzu-
bringen, noch das Monitor- oder Kamera-Kit von den Armen abzunehmen.
Stützen Sie sich nicht am Monitor- oder Kameraarm ab.
Bauen Sie den Monitor- oder Kameraarm nicht auseinander, und nehmen Sie das
Gewicht des Monitors oder der Kamera nicht vom Arm ab. Wenn Sie dies tun, schnellt
der Arm unter Umständen nach oben, wodurch der Benutzer ernsthaft verletzt werden
kann.

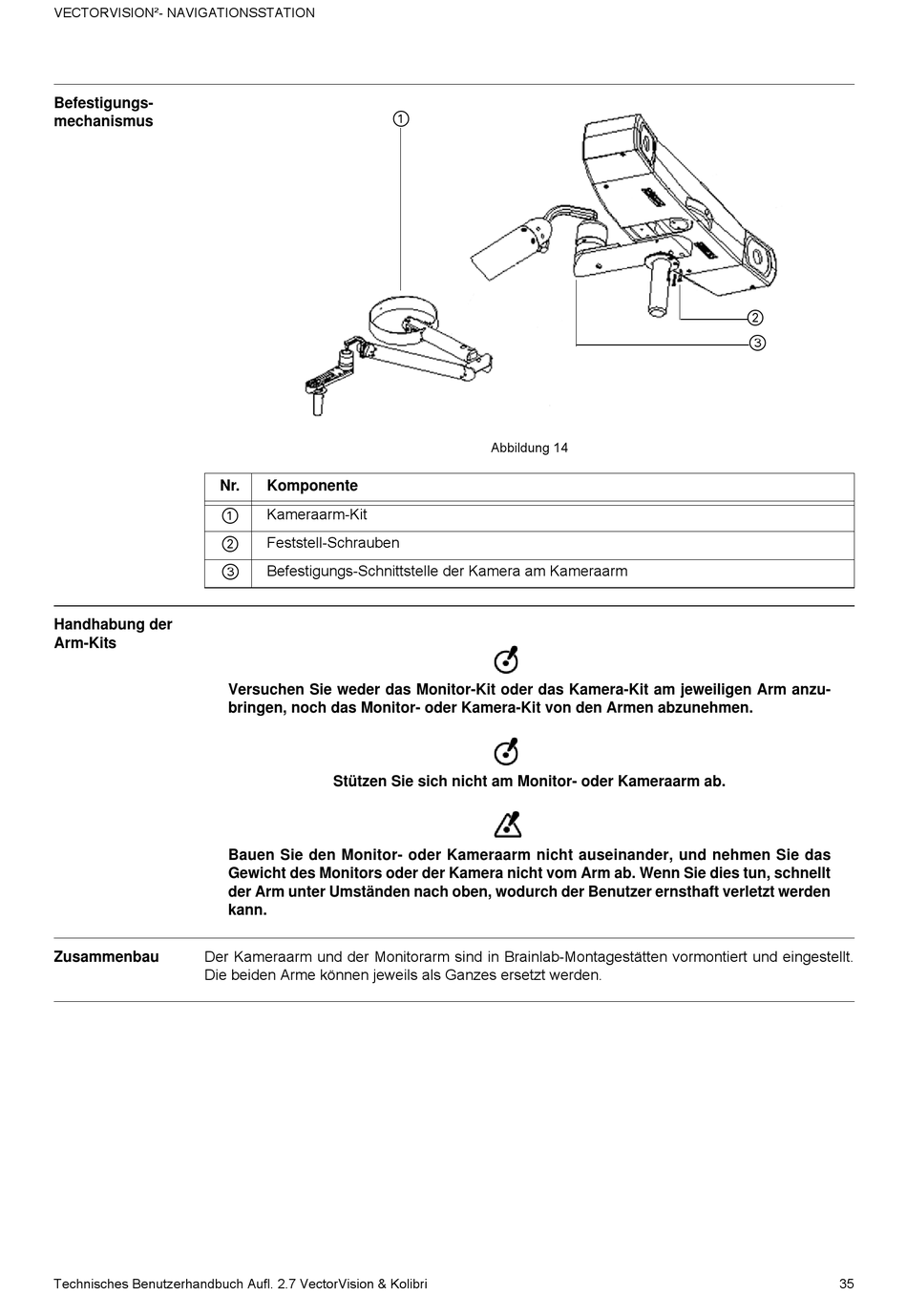

Abbildung 14
s
d
35
