Patienten-Ableitstromtest

10.6 Patienten-Ableitstromtest
10.6.1

Der Ableitstrom-Messadapter

Wählen Sie einen geeigneten Ableitstrom-Messadapter (Widerstandssimulator für Äquivalent zu
Messgeräte
menschlichem Körper) für Ableitstrom-Messungen aus.
In Normen wird die Verwendung von Messgeräten vorausgesetzt, bei denen die Last den Wider-
stand des menschlichen Körpers simuliert.
Ein äquivalenter Kreislauf zum menschlichen Körper besteht aus einem Widerstand von 1 kΩ
parallel zu den Reihenkombinationen eines Kondensators von 0,015 µF und eines Widerstandes
von 10 kΩ .

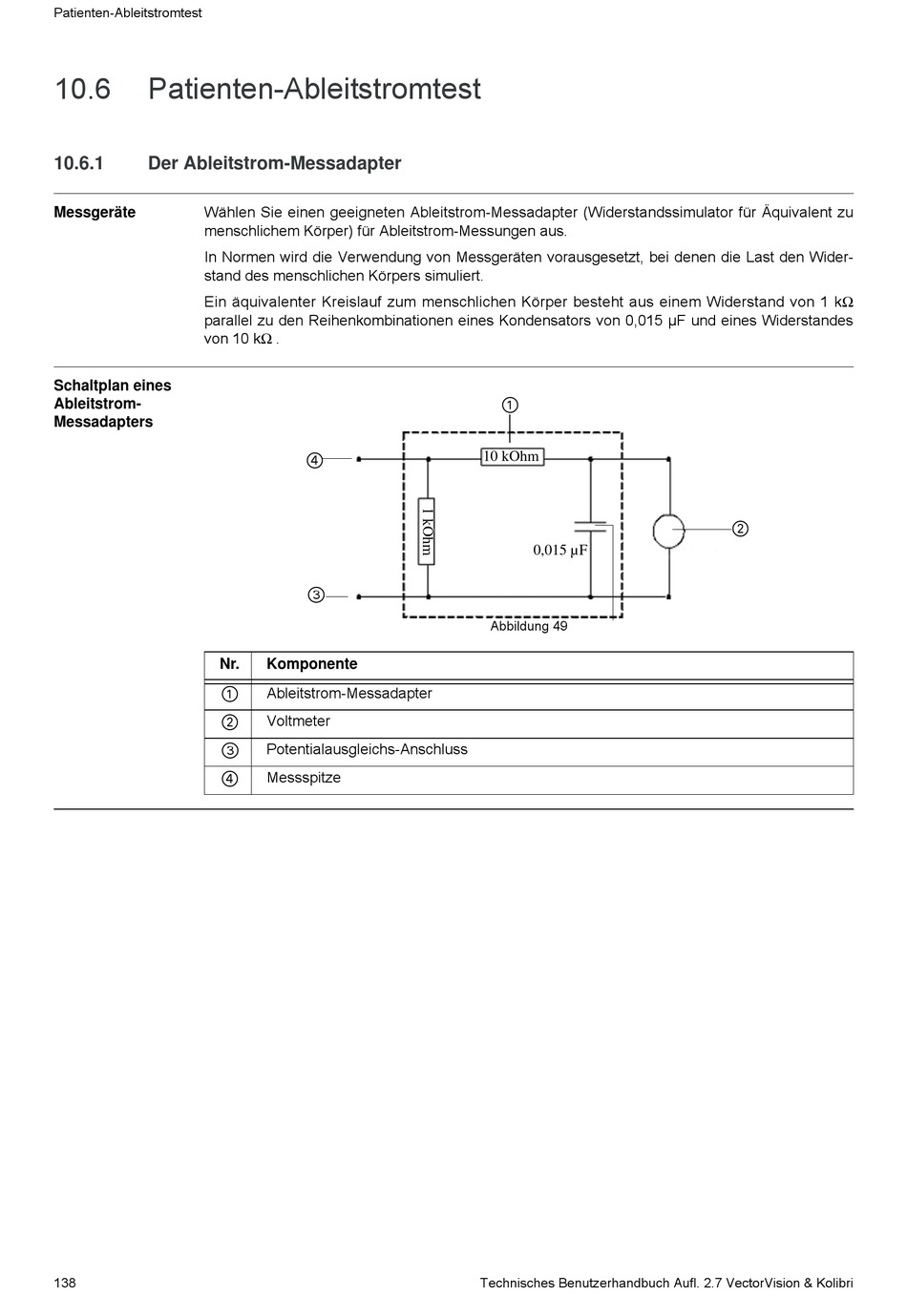

Schaltplan eines
Ableitstrom-
Messadapters
Nr.
a
s
d
f
138
f
d
Komponente
Ableitstrom-Messadapter
Voltmeter
Potentialausgleichs-Anschluss
Messspitze
a
10 kOhm
0,015 µF
Abbildung 49
