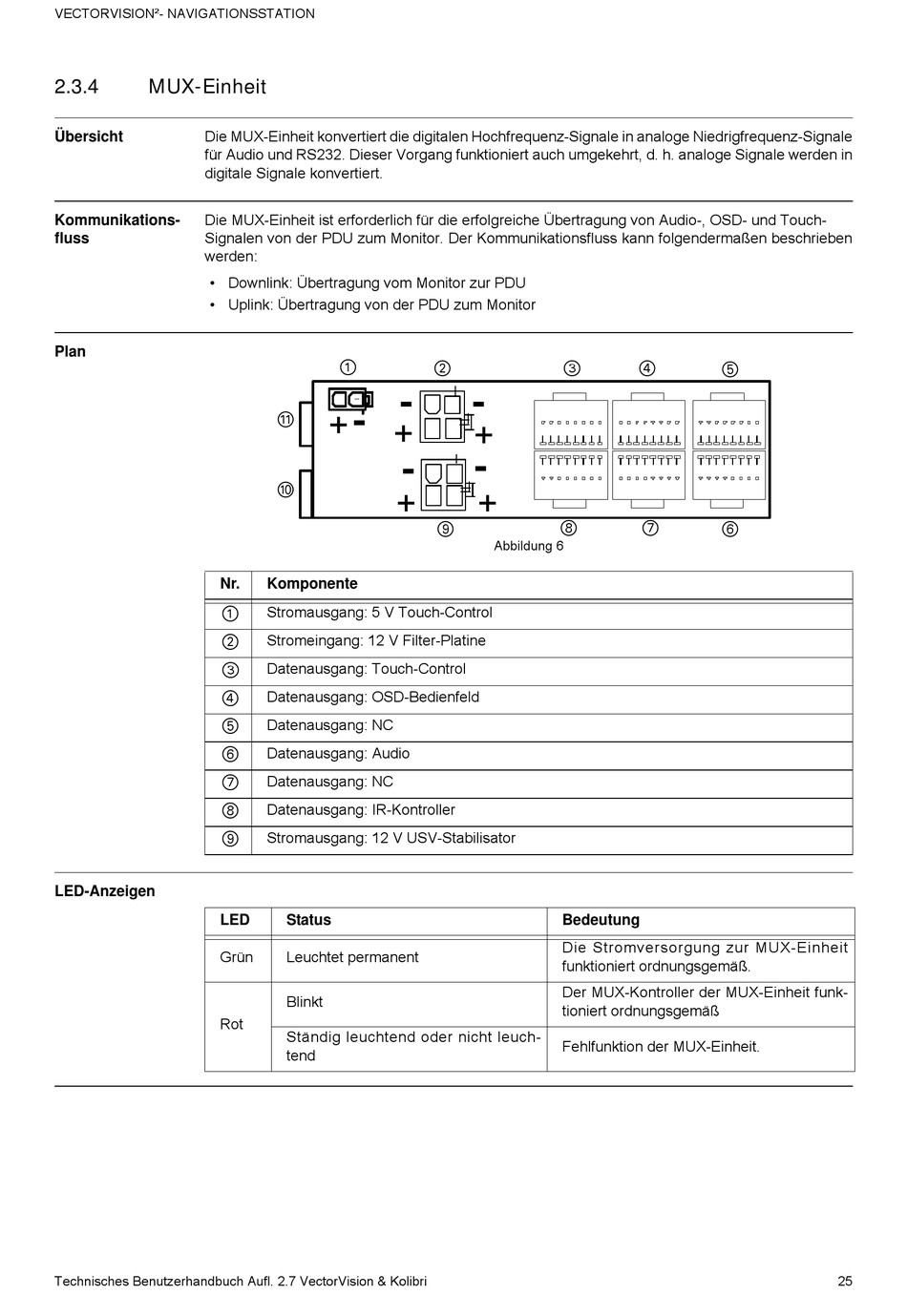

VECTORVISION²- NAVIGATIONSSTATION
2.3.4

MUX-Einheit

Die MUX-Einheit konvertiert die digitalen Hochfrequenz-Signale in analoge Niedrigfrequenz-Signale
Übersicht
für Audio und RS232. Dieser Vorgang funktioniert auch umgekehrt, d. h. analoge Signale werden in
digitale Signale konvertiert.
Die MUX-Einheit ist erforderlich für die erfolgreiche Übertragung von Audio-, OSD- und Touch-
Kommunikations-
Signalen von der PDU zum Monitor. Der Kommunikationsfluss kann folgendermaßen beschrieben
fluss
werden:
• Downlink: Übertragung vom Monitor zur PDU
• Uplink: Übertragung von der PDU zum Monitor
Plan
Nr.
a
s
d
f
g
h
j
k
l
LED-Anzeigen
LED
Grün
Rot
Technisches Benutzerhandbuch Aufl. 2.7 VectorVision & Kolibri
a
s
-
-
A
+
+
-
;
+
l
Komponente
Stromausgang: 5 V Touch-Control
Stromeingang: 12 V Filter-Platine
Datenausgang: Touch-Control
Datenausgang: OSD-Bedienfeld
Datenausgang: NC
Datenausgang: Audio
Datenausgang: NC
Datenausgang: IR-Kontroller
Stromausgang: 12 V USV-Stabilisator
Status
Leuchtet permanent
Blinkt
Ständig leuchtend oder nicht leuch-
tend
d f
-
+
-
+
k j
Abbildung 6
Bedeutung
Die Stromversorgung zur MUX-Einheit
funktioniert ordnungsgemäß.
Der MUX-Kontroller der MUX-Einheit funk-
tioniert ordnungsgemäß
Fehlfunktion der MUX-Einheit.
g
h
