Kapitel 7 - Elektronische Steuereinheit

DE

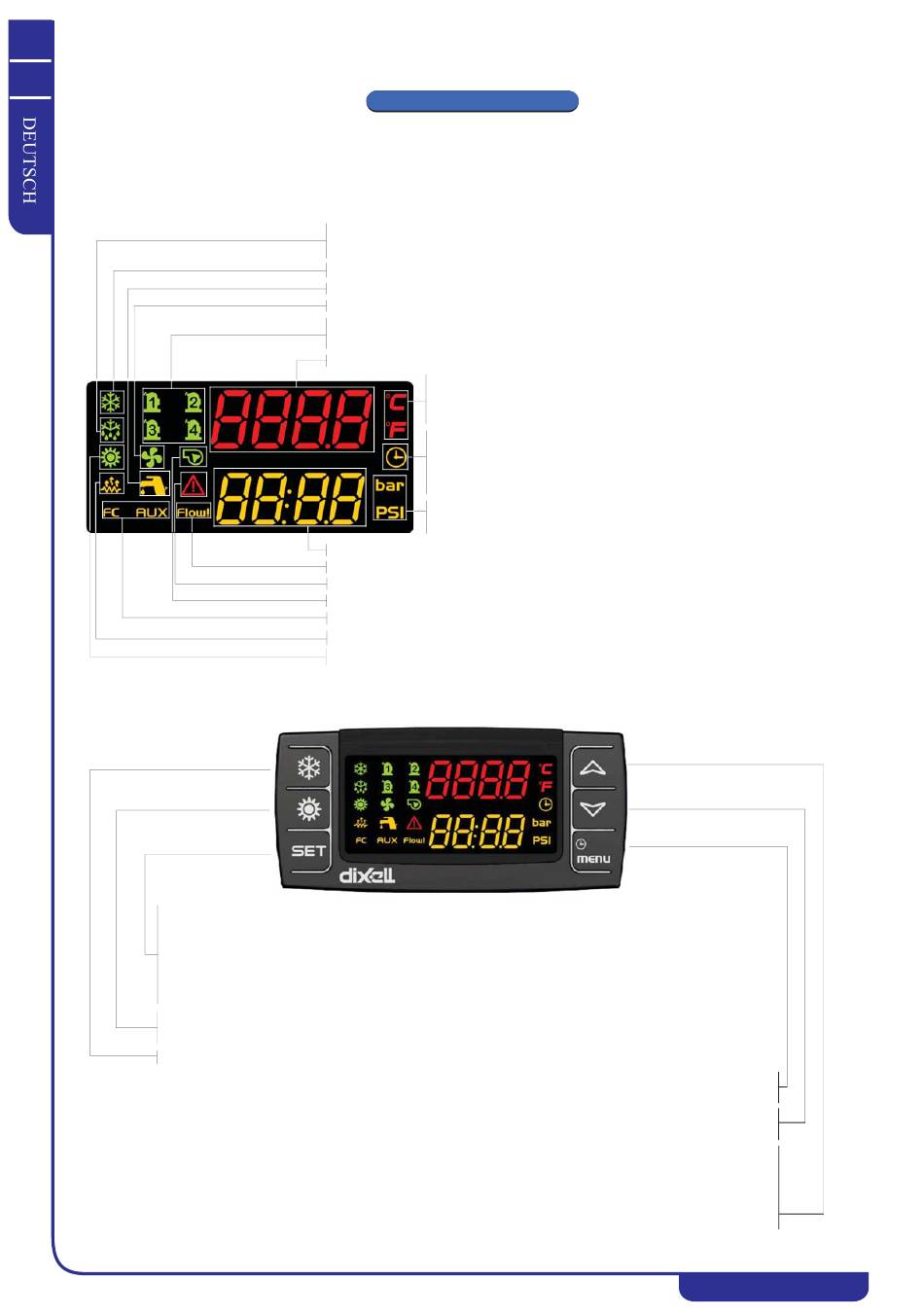

7 . 1 B e n u t z e r s c h n i t t s t e l l e
7 . 2 T a s t e n f u n k t i o n e n
Bei einmaligem Drücken ab der Hauptmaske wird der Sollwert Chiller angezeigt.
Bei zweimaligem Drücken ab der Hauptmaske wird der tatsächliche Betriebssollwert angezeigt (sofern vorhanden).
Bei 3 Sekunden langem Drücken ab der Hauptmaske wird der Sollwert Chiller geändert.
Bei einmaligem Drücken im Programmiermodus wird der Parameterwert geändert oder bestätigt.
Bei einmaligem Drücken im Menü ALrM ist die Alarmrückstellung möglich.
Bei einmaligem Drücken in der Sonden-Maske des unteren Displays werden die Kreisläufe abwechselnd angezeigt.
Bei einmaligem Drücken wird die Einheit im Wärmepumpenbetrieb ein- oder ausgeschaltet
(nicht benutzt bei Nur-Chiller-Einheiten).
Bei einmaligem Drücken wird die Einheit im Chiller-Betrieb ein- oder ausgeschaltet.
Bei einmaligem Drücken erhält man Zugang zum Funktionsmenü.
Bei einmaligem Drücken im Programmiermodus erfolgt das Verlassen der Parameteranzeige oder Parameteränderung.
Bei einmaligem Drücken ab der Hauptmaske werden die Temperatur-/Druckwerte am oberen/unteren Display angezeigt.
Bei einmaligem Drücken im Programmiermodus erfolgt der Parameterdurchlauf oder die Verminderung eines Parameterwertes.
Bei einmaligem Drücken werden die Temperatur-/Druckwerte am unteren/oberen Display angezeigt.
Bei einmaligem Drücken im Programmiermodus erfolgt der Parameterdurchlauf oder die Erhöhung eines Parameterwertes.
Bei 1 Sekunde langem Drücken im Programmiermodus ändert sich die die Zugangsebene zu den Parametern.
Siehe „7.12.1 Zugriff auf die Parameter"
Die Angaben dieses Handbuchs sind unverbindlich und können vom Hersteller ohne Vorankündigung geändert werden. Vervielfältigung verboten
K
E
L E K T R O N I S C H E
Das Symbol blinkt während der Zählung des Abtauintervalls. Das Symbol leuchtet
dauerhaft in der Abtauphase (nicht benutzt).
Symbol Betriebsart Chiller.
Leuchtet, wenn die Funktion Brauchwarmwasserbereitung aktiv ist (nicht benutzt).
Leuchtet, wenn zumindest ein Kondensatorlüfter eingeschaltet ist.
Betriebsstatusanzeige Kompressoren, leuchtet bei eingeschaltetem Kompressor.
Blinkt, wenn die Zeitsteuerung der Kompressoreinschaltung läuft.
Oberes Display
Leuchtend zeigen sie eine Temperatur an.
Leuchtend im Programmiermodus zeigen sie Temperatur-Soll-/
Differenzwerte an.
Uhr-Symbol (Betriebsstunden Pumpen, Kompressoren).
Leuchtend im Programmiermodus zeigt sie die Betriebsstunden der
Verbraucher an.
Blinkend im Funktionsmenü zeigt sie die Restzeit bis Abtaubeginn an.
Leuchtend zeigen sie einen Druckwert an. Leuchtend im
Programmiermodus zeigen sie Druck-Soll-/Differenzwerte an.
Unteres Display
Blinkt, wenn mit eingeschalteter Pumpe der Digitaleingang des Druckschalters aktiv ist.
Blinkt, wenn mindestens ein Alarm vorhanden ist
Leuchtet, wenn mindestens eine der Wasserpumpen in Betrieb ist.
FC (nicht benutzt). AUX leuchtet, wenn die Speicherzusatzheizung aktiv ist.
Leuchtet, wenn die Frostschutzheizung eingeschaltet ist.
Symbol Betriebsart Wärmepumpe (nicht benutzt).
