Elektronische Regelung; Benutzerschnittstelle - MTA AS 209 Bedienungs- Und Wartungsanleitung

E
Die in der Haupteinheit installierte Software ermöglicht durch ihre Flexibilität und Leistung die optimale
Nutzung der Hardware und eine präzise Steuerung der Einheit. Die Iteration mit der Steuerung erfolgt über ein
Bedienteil mit Display und Navigationstasten. Die auf dem Bedienteil angezeigten Daten können einfache
Informationen zum Maschinenstatus und daher Lesewerte sein, oder voreingestellte Parameter, die über die
Tasten des Bedienteils veränderbar sind.
B e n u t z e r s c h n i t t s t e l l e
8 . 1

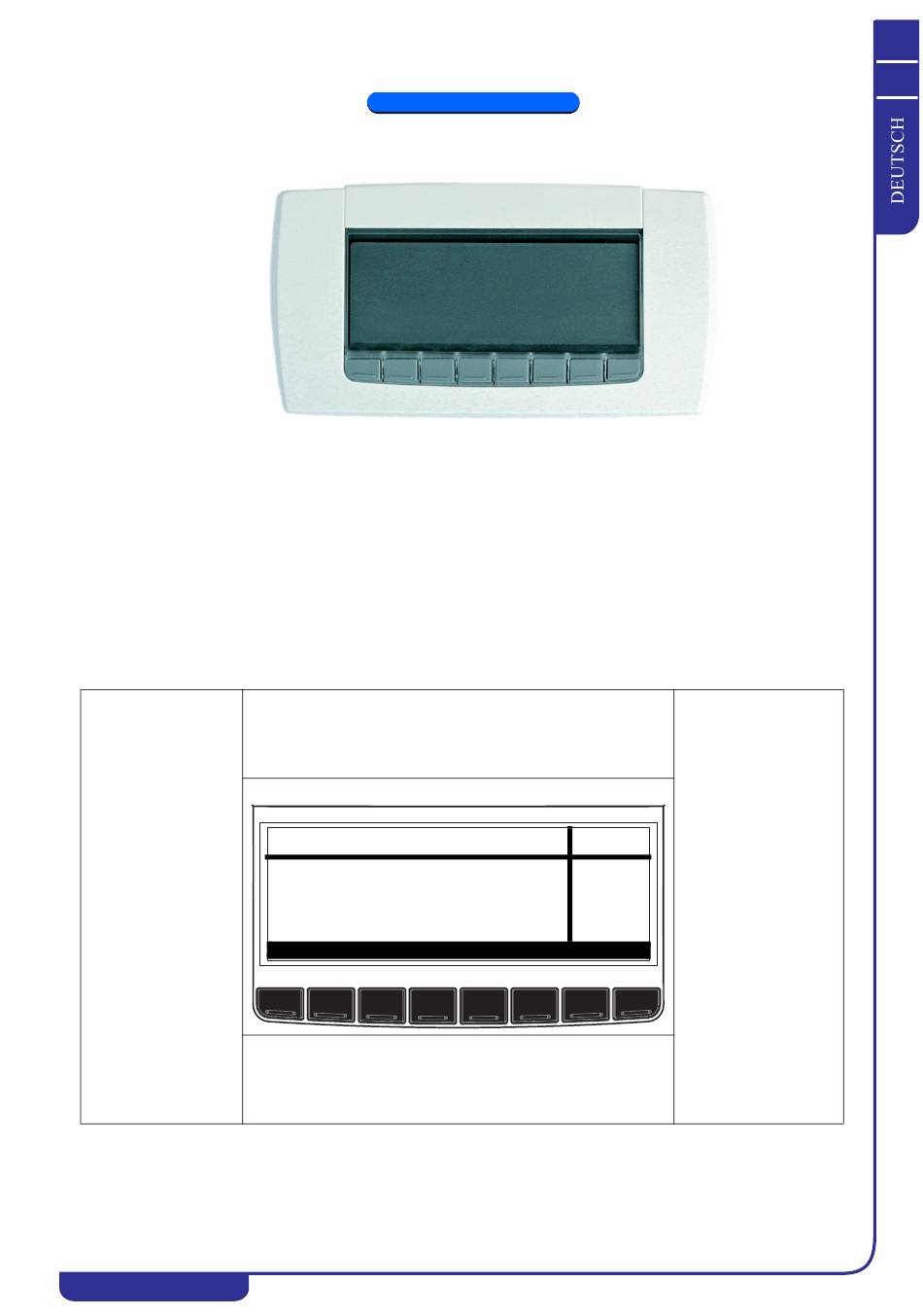

Das Steuerungsprogramm sieht den Gebrauch einer grafischen Schnittstelle mit Symbolen und Texten vor.
Das Display ist in Bereiche gegliedert, deren Bedeutung sich während der Navigation ändert. Einige
wiederkehrende Elemente können jedoch ausgemacht werden.
4
Die horizontale Linie unterteilt das Display weiterhin.
Die Hauptmaske zeigt den Maschinenstatus und den
Einschaltmodus an. Sowie den eingestellten Sollwert.
1
Hauptdisplaybereich
mit Anzeige aller
Informationen zu
den Parameter und
den freigegebenen
oder aktiven
Funktionen.
2
Unterer Displaybereich
Die den entsprechenden Tasten zugewiesenen Funktionen
werden mit grafischen Symbolen angezeigt.
