7 . 7 F u n k t i o n d y n a m i s c h e r S e t p o i n t
Mit dem Regler kann der Betriebs-Setpoint geändert werden, indem ein Proportionalwert in Abhängigkeit von der
Außenlufttemperatur addiert oder subtrahiert wird.
Für industrielle Anwendungen besteht der Zweck dieser Funktion darin, die Bildung von Kondenswasser an der Oberfläche
der von der Einheit gekühlten Komponente zu verhindern.
Der Betriebs-Setpoint steigt proportional zum Anstieg der Umgebungstemperatur; die Differenz zwischen
Umgebungstemperatur und Betriebs-Setpoint ist ein vorgegebener Wert, der mit dem Parameter Sd03 von -5 und +5°C
einstellbar ist.
Zur Aktivierung der Funktion sind folgende Parameter einzustellen:
Setpoint Chiller ST01= 0°C
max. Steigerung dynamischer Setpoint Sd01= 30°C
Differenzialwert Außenlufttemperatur dynamischer Setpoint Sd05= 30°C
Delta Außenlufttemperatur dynamischer Setpoint Sd03= -5 und +5°C

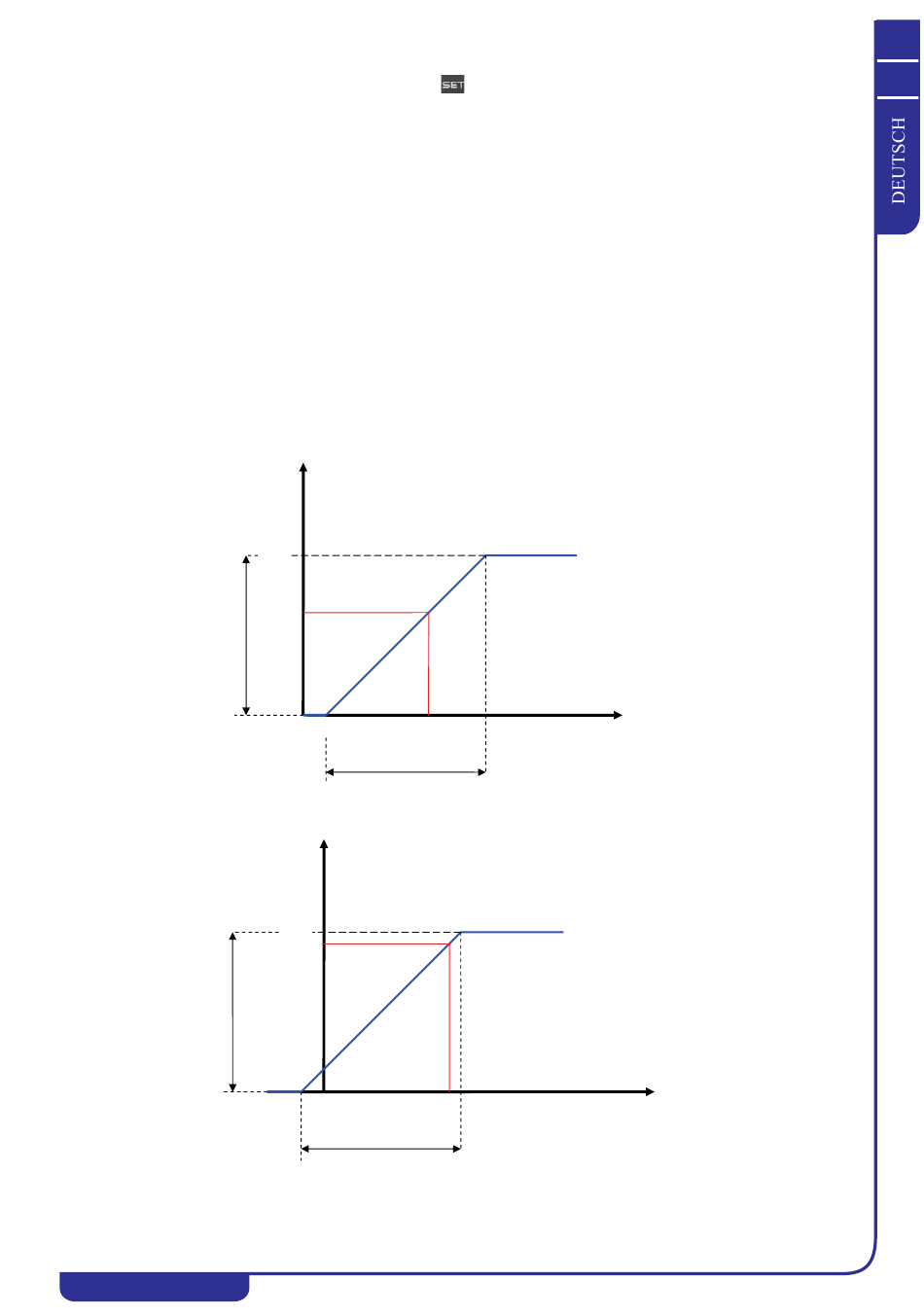

Die folgenden Diagramme zeigen die Funktion des dynamischen Setpoints (SEtr) mit auf 4°C und -4°C eingestelltem Sd03.
Bei einer Umgebungstemperatur von 24°C ergibt sich z. B. ein Betriebs-Setpoint SEtr = 20°C im 1. Fall und SEtr = 28°C im
2. Fall.
Fall 1 - Sd03= 4
SEtr
Sd1
ST1
Fall 2 - Sd03= -4
Sd1
ST1
