7 . 2 . 1 F u n k t i o n d e r T a s t e n k o m b i n a t i o n e n
TASTEN
Aufruf des Programmiermodus (3 Sekunden drücken)
+
Verlassen des Programmiermodus.
+
Im Programmiermodus:
Bei einmaligem Drücken ab der Hauptmaske werden die Benutzer-Parameter angezeigt.
+
Bei zweimaligem Drücken ab der Hauptmaske werden die Service-Parameter angezeigt.

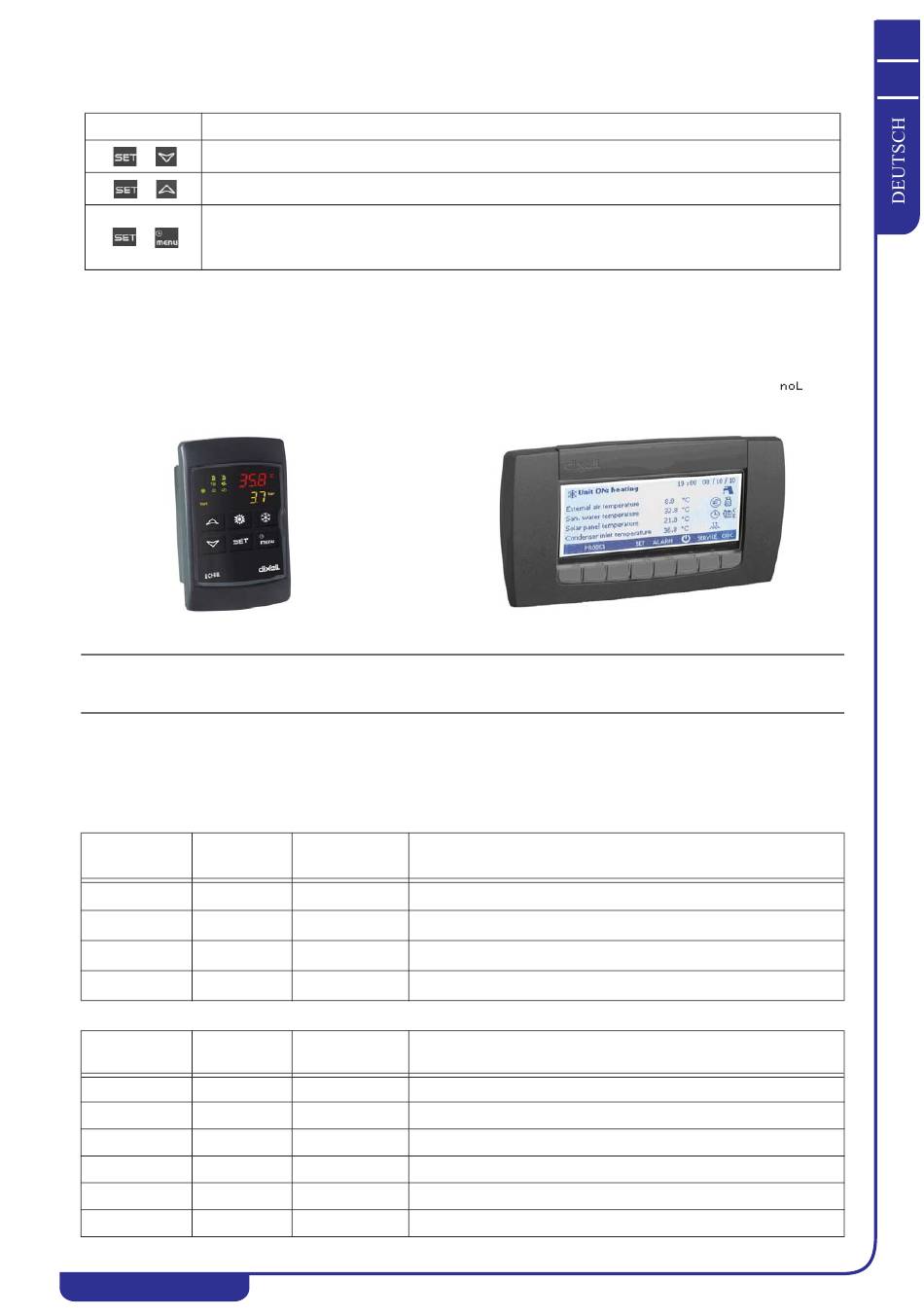

7 . 3 F e r n t e r m i n a l
Es können bis zu zwei verschiedene Endgeräte gewählt werden, um die Fernsteuerung zu erlauben (mit LED-Display oder
LCD-Tastenfeld).
Allgemein werden dieselben Daten des lokalen Displays angezeigt. Die Anzeige kann jedoch mit dedizierten Parametern
personalisiert werden (siehe „7.35 Beschreibung-Einstellungen der Parameter").
Falls keine Verbindung zwischen Instrument und Fernterminal besteht, erscheint am oberen Display die Anzeige „
link).
Replizierte Fernbedienung mit LED-Display.
HINWEIS
Um das halb-grafische LCD-Display an der Tür des Schaltschranks in ein Display mit Fernsteuerung verwandeln zu können
(Mod. TWEevo Tech 381÷802), muss das entsprechende Fernsteuerungs-Kit angefragt werden.
7 . 4 L e g e n d e S o n d e n
Dieses Kapitel nimmt Bezug auf die Sonden. Die Position der Sonden ist im Kältekreislaufschema und im Schaltplan
angegeben.
Es folgt eine Beschreibung der verwendeten Sonden:
Modelle TWEevo Tech 031÷401
Kurzzeichen
Label Platine
Sonde
BTWOT EOut
BEWOT Out1
BCP1 CdP1
BAT1 Et
Modelle TWEevo Tech 402÷802
Kurzzeichen
Label Platine
Sonde
BTWOT EOut
BEWOT1 Out1
BHP1 CdP1
BHP2 CdP2
BEWOT2 Out2
BAT1 Et
TWEevo Tech 031÷802
Die Angaben dieses Handbuchs sind unverbindlich und können vom Hersteller ohne Vorankündigung geändert werden. Vervielfältigung verboten
FUNKTION
Klemmen
Platine
PB1 Sonde Wasseraustrittstemperatur Speicher (Temperaturregelung)
PB2 Sonde Wasseraustrittstemperatur Verdampfer (Frostschutz)
PB3 Hochdruckgeber Kreislauf 1 (Nur mit Modulationsventil)
PB6 Umgebungstemperatursonde
Klemmen
Platine
PB1 Sonde Wasseraustrittstemperatur Speicher
PB2 Sonde Wasseraustrittstemperatur Verdampfer 1
PB3 Hochdruckgeber Kreislauf 1
PB4 Hochdruckgeber Kreislauf 2
PB5 Sonde Wasseraustrittstemperatur Verdampfer 2
PB6 Umgebungstemperatursonde
BETRIEBS- UND WARTUNGSANLEITUNG
Kapitel 7 - Elektronische Steuereinheit
Semigrafische Fernbedienung mit LCD-Display.
Beschreibung
Beschreibung
36
DE
" (no
