Am Ende können im oberen Displaybereich zwei Meldungen erscheinen:
• „End" Bei erfolgreicher Programmierung
• „Err" Bei fehlgeschlagener Programmierung.
Zum Verlassen der Funktion UPL drücken Sie die Taste
7 . 1 4 R e g e l u n g u n d S t e u e r u n g d e r E i n h e i t
7 . 1 4 . 1 R e g e l u n g d e r K o m p r e s s o r e n
Die elektronische Steuereinheit verwaltet die Ein- und Ausschaltungen der Kompressoren unter Beachtung ihrer
Mindestbetriebszeiten.
Nachstehend werden die beiden Regelungs- und Rotationsarten beschrieben.
7 . 1 4 . 2 A u s w a h l d e r R e g e l u n g s a r t d e r K o m p r e s s o r e n
Es können zwei Arten der Temperaturregelung gewählt werden:
• Proportional
• Neutralzone (Werkseinstellung)
7 . 1 4 . 3 P r o p o r t i o n a l r e g e l u n g
Die Proportionalregelung benutzt bei den Chiller-Einheiten als Bezugswert den eingestellten Temperaturwert (Sollwert) und
eine als Regeldifferenz bezeichnete Abweichung. Bei einem Anstieg der gemessenen Temperatur schaltet das System
progressiv die Kompressoren ein. Sobald der Temperaturwert wieder unter den Differenzwert sinkt, beginnt die progressive
Abschaltung der Kompressoren.
7 . 1 4 . 4 D i a g r a m m P r o p o r t i o n a l r e g e l u n g K o m p r e s s o r e n

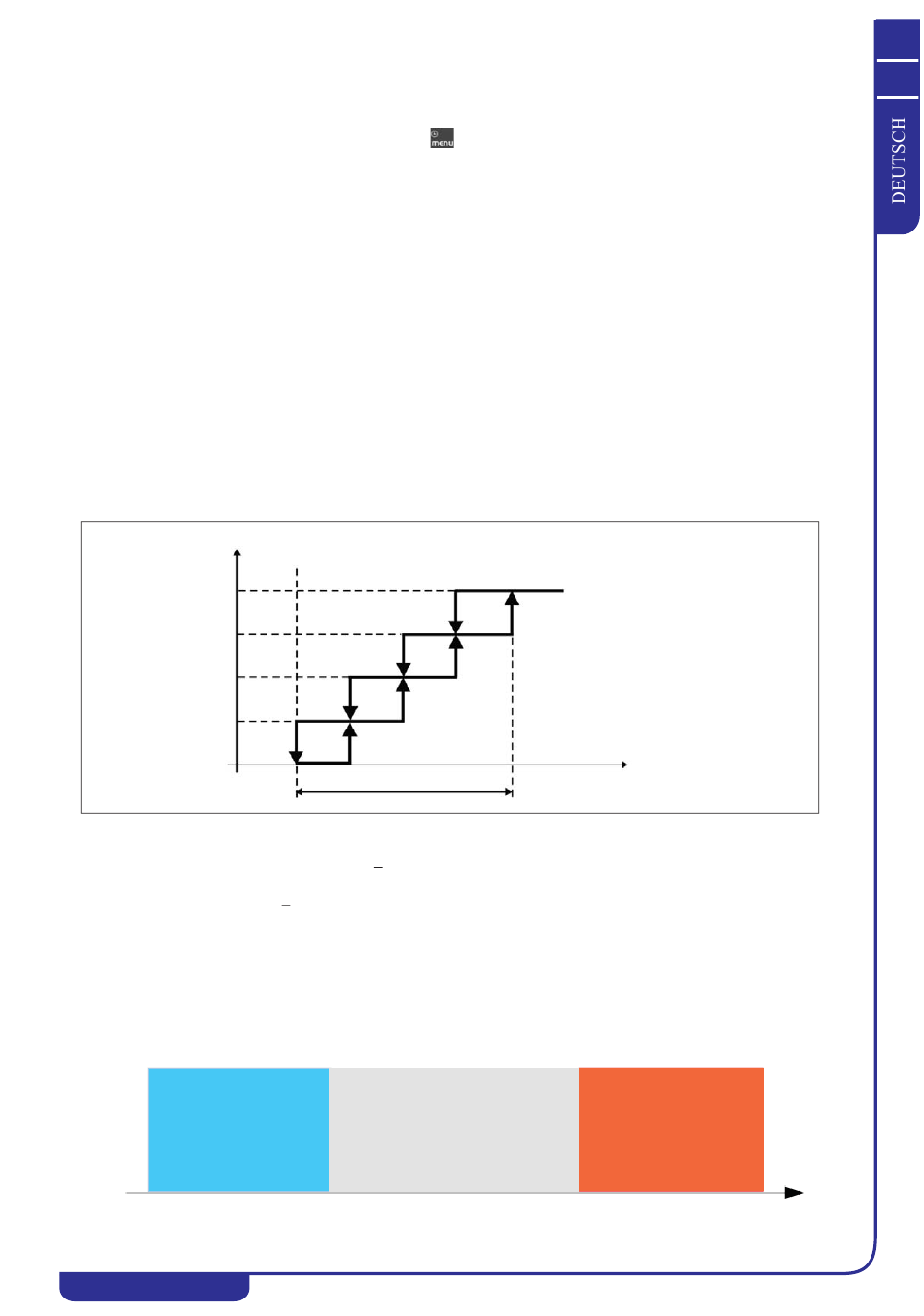

Betriebsdiagramm Kompressorregelung im Chiller-Betrieb:
Step
4. Step
3. Step
2. Step
1. Step
OFF
7 . 1 4 . 5 N e u t r a l z o n e n r e g e l u n g ( W e r k s e i n s t e l l u n g )
Wenn im Chiller-Betrieb die Bezugstemperatur > Sollwert+Differenzwert beträgt, schalten sich die Kompressoren der
Einheit nacheinander unter Beachtung der Einschaltverzögerung außerhalb der Neutralzone ein.
Bei einer Bezugstemperatur von < Sollwert schalten sich die Kompressoren der Einheit dagegen nacheinander unter
Beachtung der Ausschaltverzögerung außerhalb der Neutralzone aus.
Zur Gewährleistung des Erreichens der Soll-Temperatur und der Rotation der Kompressoren, wenn die Bezugstemperatur in
der Neutralzone liegt, werden die Kompressoren der Einheit ferner nacheinander unter Beachtung der Einschaltverzögerung
in der Neutralzone eingeschaltet. Stets innerhalb der Neutralzone schaltet die Steuereinheit nach einer programmierbaren
Zeit einen Kompressor ab und schaltet unter Beachtung der eingestellten Rotation einen anderen ein. Die Vorgänge in der
Neutralzone finden nur statt, wenn mindestens ein Kompressor der Einheit bereits eingeschaltet ist.
Betriebsdiagramm Kompressorregelung im Chiller-Betrieb:
Verminderung
Kälteleistung
