Ventilatoranzeige

Das Cockpit zeigt die folgenden Loops und
Parameter an:
– Kurve des Atemwegdrucks (paw) und das
zugehörige Parameterfeld
– Kurve des exspiratorischen Flows und das
zugehörige Flow/Volumen (Vent) Parameterfeld
– CO und das zugehörige Parameterfeld
2

– Loops

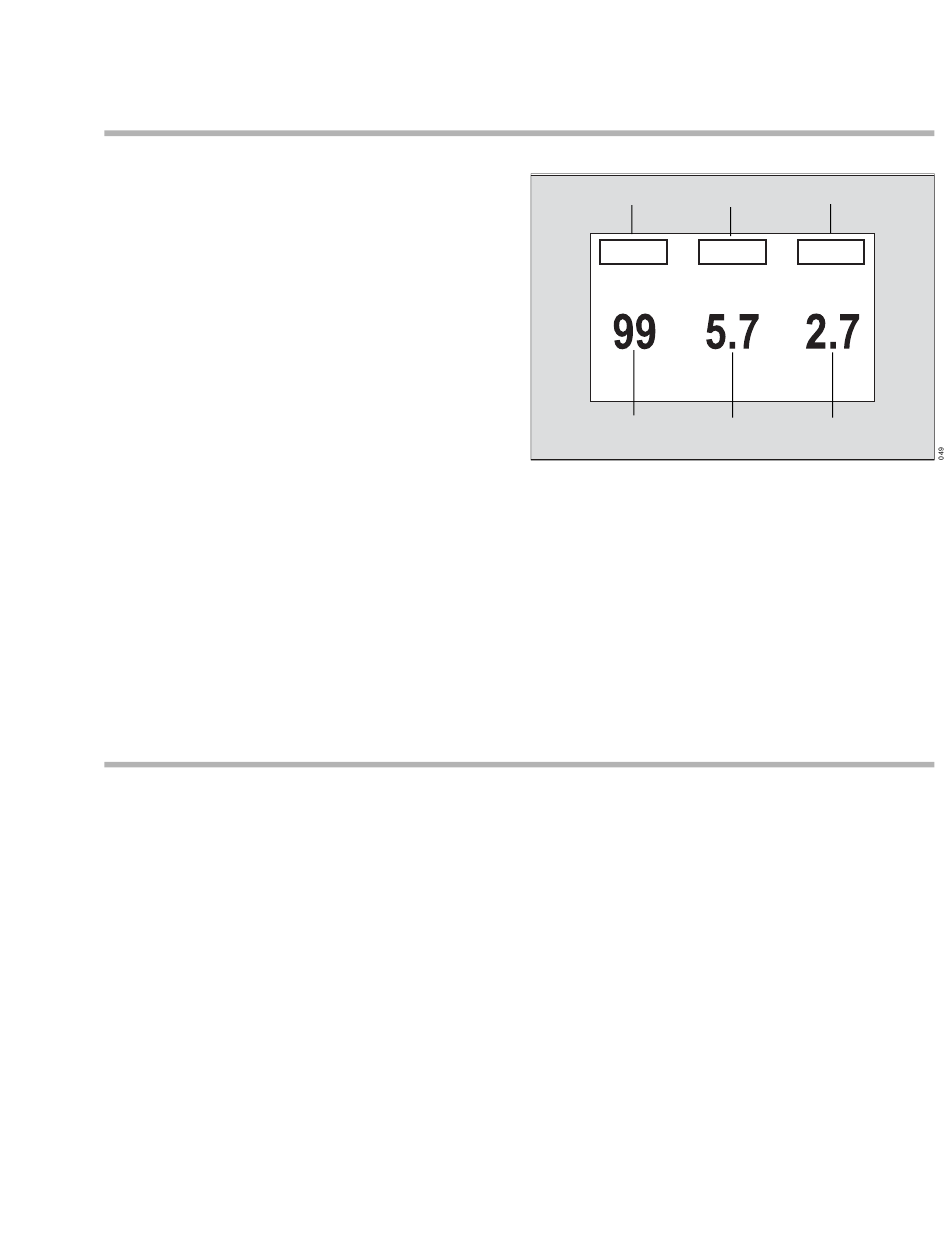

Die folgende Abbildung zeigt ein Ventilator-
Parameterfeld.

Loops

Loops bieten wichtige Informationen über die
Reaktion des Patienten auf die mechanische
Ventilation. Sie können Loops auf den beiden
folgenden Seiten einsehen: Druck/Volumen und
Flow/Volumen.
Druck-Volumen-Loops zeigen Veränderungen der
Compliance, der Resistenz und der Atemarbeit an.
Ein mechanischer Atemzug wird im
Gegenuhrzeigersinn angezeigt, während ein
spontaner Atemzug im Uhrzeigersinn angezeigt
wird. Die Inspiration startet an einem Punkt, der
durch den Basisliniendruck und das Volumen zu
Beginn der Inspiration definiert ist.
Gebrauchsanweisung Infinity Acute Care System - Überwachungsanwendungen SW VG1
A
F
A Erstes Parameter-Kennzeichen
B Zweites Parameter-Kennzeichen
C Drittes Parameter-Kennzeichen
D Dritter Parameterwert
E Zweiter Parameterwert
F Erster Parameterwert
Flow-Volumen-Loops zeigen auch mechanische
und spontane Atemzüge an. Die Inspiration beginnt
am Ausgangspunkt, geht nach oben und verläuft im
Uhrzeigersinn. Die Exspiration verläuft unterhalb
der horizontalen Achse und setzt sich gegen den
Uhrzeigersinn zum Ausgangspunkt fort.
Externes Gerät - Ventilator
C
B
E
D
