Anschließen der HZV-Hardware
Sie können das hämodynamische Kabel an eines
der folgenden Geräte anschließen:
– MPod - QuadHemo
– Hemo4-Pod
– Hemo2-Pod
Das Zwischenkabel von einem der oben
aufgeführten Geräte wird direkt an den M540
angeschlossen.
Anschließen der HZV-Hardware an den MPod -
QuadHemo

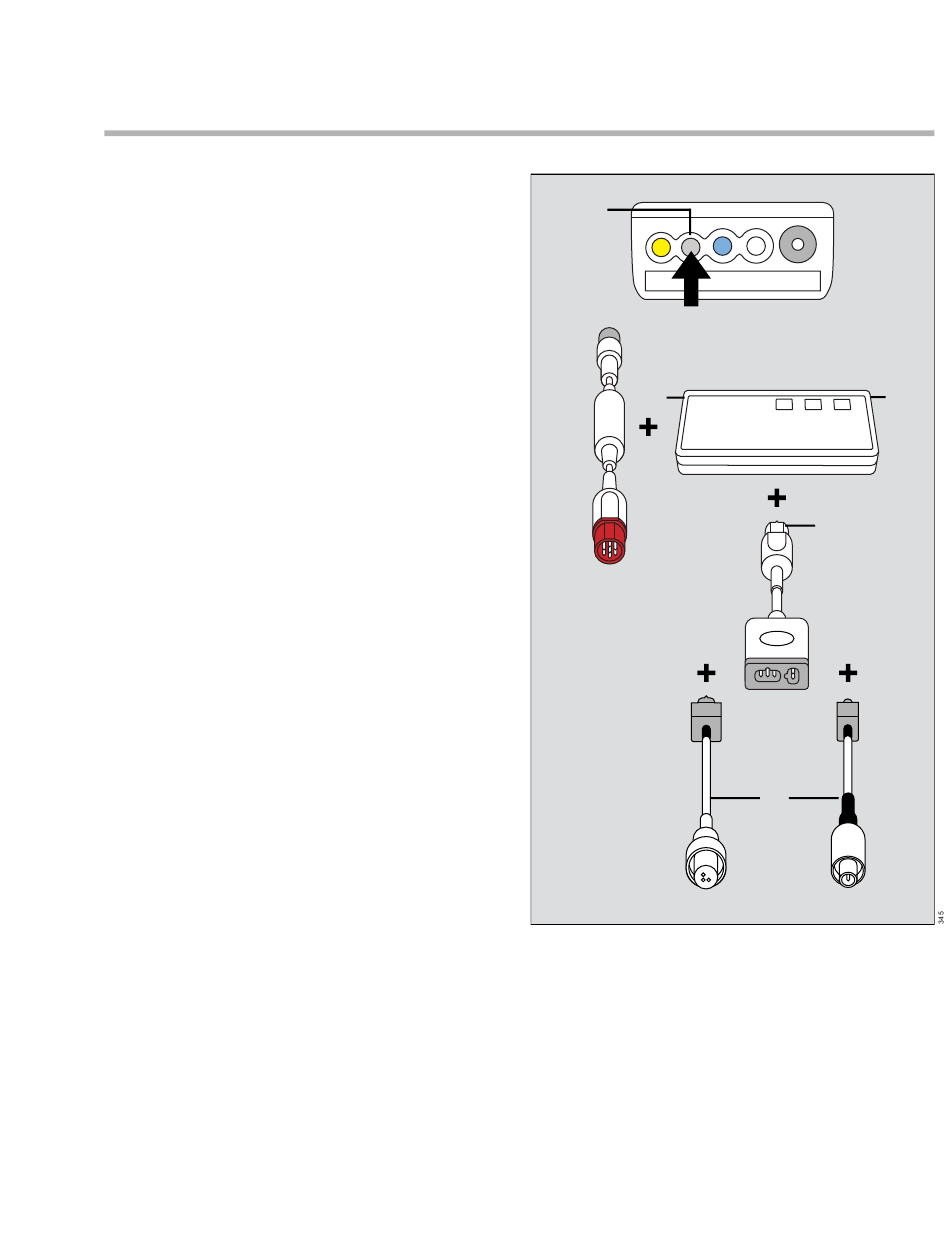

1 Schließen Sie den Stecker des
hämodynamischen Zwischenkabels (B) an den
Hemo-Anschluss (A) des M540 an.
2 Schließen Sie das andere Ende des
hämodynamische Kabels (C) an den
QuadHemo MPod-Anschluss (D) an.
3 Schließen Sie den Stecker des HZV-
Zwischenkabels (E) an den HZV-Anschluss des
QuadHemo MPod (F) an.
4 Schließen Sie die Katheter- und
Thermistorkabel (H) an die Stecker des HZV-
Zwischenkabels (G) an.
