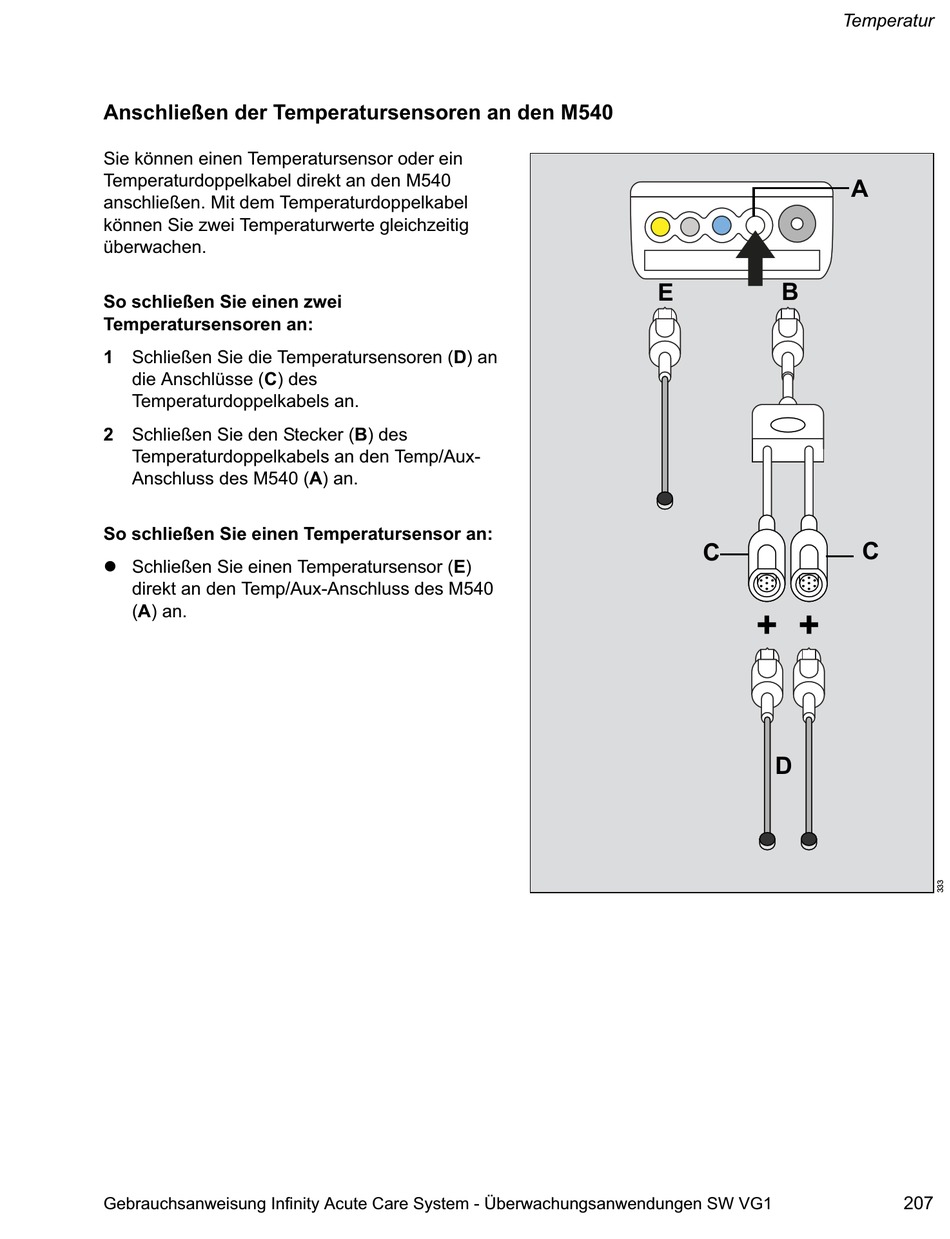

Anschließen der Temperatursensoren an den M540
Sie können einen Temperatursensor oder ein
Temperaturdoppelkabel direkt an den M540
anschließen. Mit dem Temperaturdoppelkabel
können Sie zwei Temperaturwerte gleichzeitig
überwachen.
So schließen Sie einen zwei
Temperatursensoren an:
1 Schließen Sie die Temperatursensoren (D) an
die Anschlüsse (C) des
Temperaturdoppelkabels an.
2 Schließen Sie den Stecker (B) des
Temperaturdoppelkabels an den Temp/Aux-
Anschluss des M540 (A) an.
So schließen Sie einen Temperatursensor an:
z Schließen Sie einen Temperatursensor (E)
direkt an den Temp/Aux-Anschluss des M540
(A) an.
Gebrauchsanweisung Infinity Acute Care System - Überwachungsanwendungen SW VG1
B
E
C
D
Temperatur
A
C
