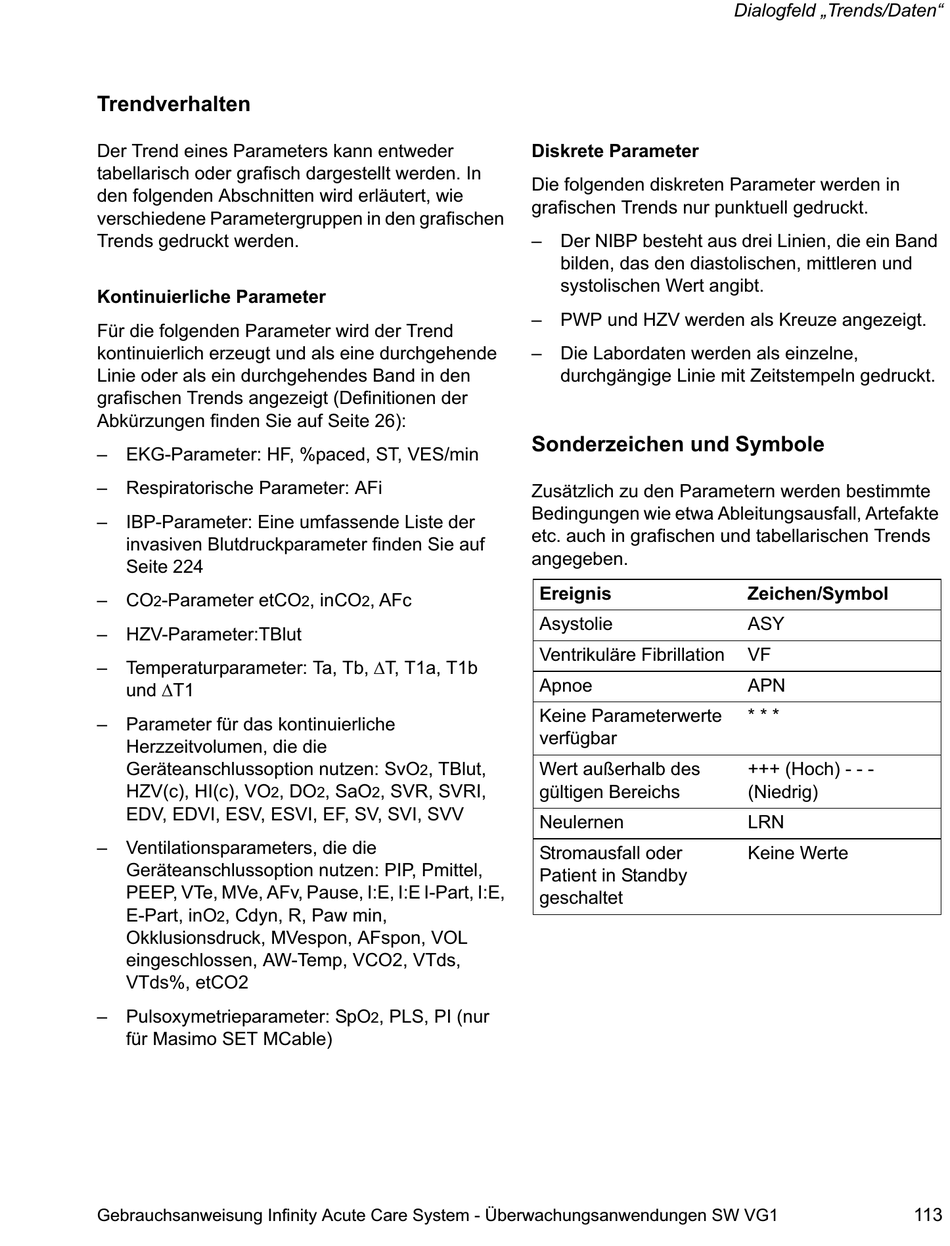

Trendverhalten

Der Trend eines Parameters kann entweder
tabellarisch oder grafisch dargestellt werden. In
den folgenden Abschnitten wird erläutert, wie
verschiedene Parametergruppen in den grafischen
Trends gedruckt werden.
Kontinuierliche Parameter
Für die folgenden Parameter wird der Trend
kontinuierlich erzeugt und als eine durchgehende
Linie oder als ein durchgehendes Band in den
grafischen Trends angezeigt (Definitionen der
Abkürzungen finden Sie auf Seite 26):
– EKG-Parameter: HF, %paced, ST, VES/min
– Respiratorische Parameter: AFi
– IBP-Parameter: Eine umfassende Liste der
invasiven Blutdruckparameter finden Sie auf
Seite 224
– CO -Parameter etCO
2
– HZV-Parameter:TBlut
– Temperaturparameter: Ta, Tb, 'T, T1a, T1b
und 'T1
– Parameter für das kontinuierliche
Herzzeitvolumen, die die
Geräteanschlussoption nutzen: SvO
HZV(c), HI(c), VO
2
EDV, EDVI, ESV, ESVI, EF, SV, SVI, SVV
– Ventilationsparameters, die die
Geräteanschlussoption nutzen: PIP, Pmittel,
PEEP, VTe, MVe, AFv, Pause, I:E, I:E I-Part, I:E,
E-Part, inO , Cdyn, R, Paw min,
2
Okklusionsdruck, MVespon, AFspon, VOL
eingeschlossen, AW-Temp, VCO2, VTds,
VTds%, etCO2
– Pulsoxymetrieparameter: SpO
für Masimo SET MCable)
Gebrauchsanweisung Infinity Acute Care System - Überwachungsanwendungen SW VG1
, inCO , AFc
2 2
, TBlut,
2
, DO , SaO , SVR, SVRI,
2 2
, PLS, PI (nur
2
Diskrete Parameter
Die folgenden diskreten Parameter werden in
grafischen Trends nur punktuell gedruckt.
– Der NIBP besteht aus drei Linien, die ein Band
bilden, das den diastolischen, mittleren und
systolischen Wert angibt.
– PWP und HZV werden als Kreuze angezeigt.
– Die Labordaten werden als einzelne,
durchgängige Linie mit Zeitstempeln gedruckt.

Sonderzeichen und Symbole

Zusätzlich zu den Parametern werden bestimmte
Bedingungen wie etwa Ableitungsausfall, Artefakte
etc. auch in grafischen und tabellarischen Trends
angegeben.
Ereignis
Asystolie
Ventrikuläre Fibrillation
Apnoe
Keine Parameterwerte
verfügbar
Wert außerhalb des
gültigen Bereichs
Neulernen
Stromausfall oder
Patient in Standby
geschaltet
Dialogfeld „Trends/Daten"
Zeichen/Symbol
ASY
VF
APN
* * *
+++ (Hoch) - - -
(Niedrig)
LRN
Keine Werte
