Herzzeitvolumen (HZV)

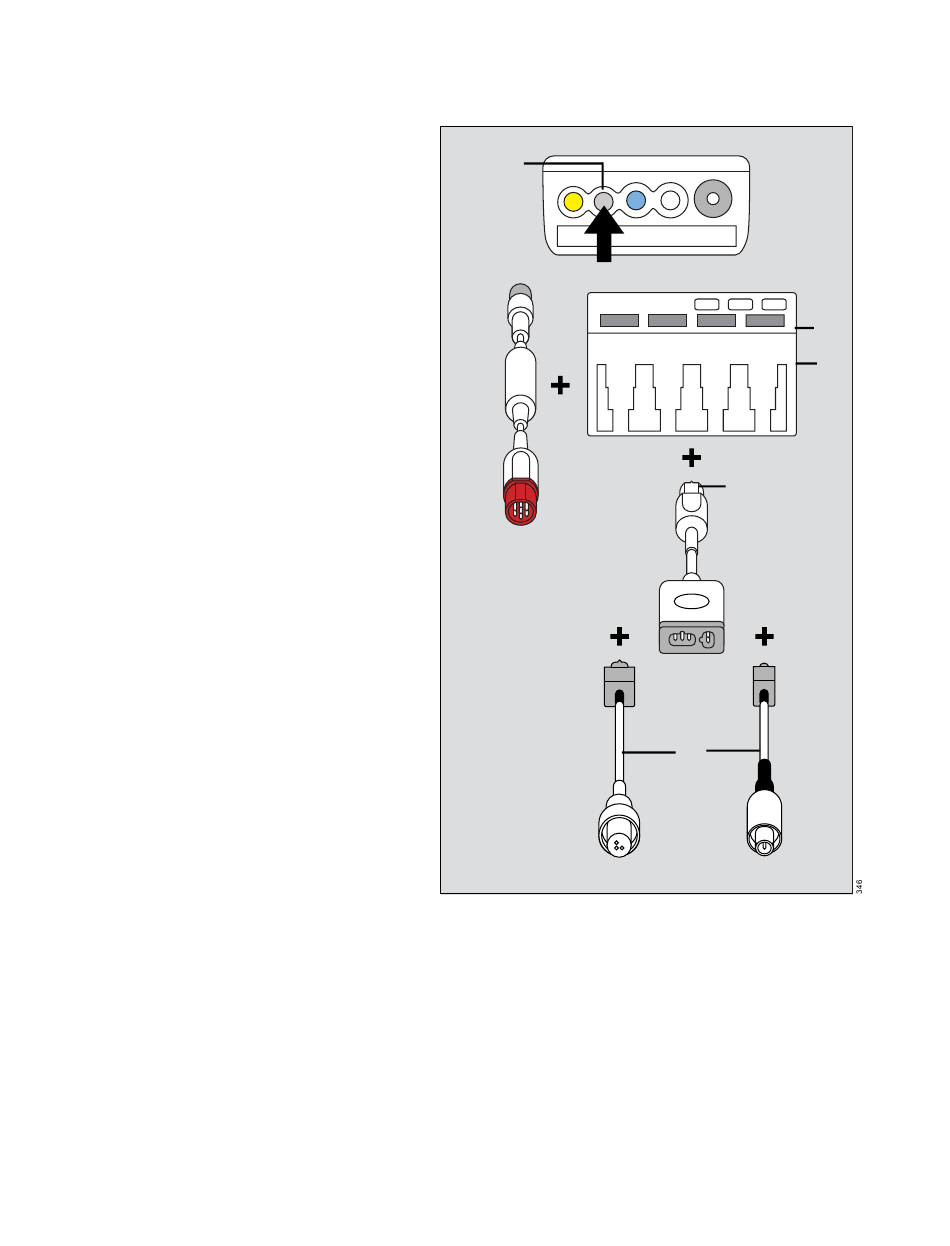

Anschließen der HZV-Hardware an den Hemo4-Pod und den Hemo2-Pod
1 Schließen Sie den Stecker des
hämodynamischen Zwischenkabels (B) an den
Hemo-Anschluss (A) des M540 an.
2 Schließen Sie das andere Ende des
hämodynamische Kabels (C) an den Hemo4-
Pod/Hemo2-Pod-Anschluss (D) an.
3 Schließen Sie den Stecker des HZV-
Zwischenkabels (F) an den HZV-Anschluss des
Hemo4-Pod/Hemo2-Pod (E) an.
4 Schließen Sie die Katheter- und
Thermistorkabel (H) an den Stecker des HZV-
Zwischenkabels (G) an.
244
Gebrauchsanweisung Infinity Acute Care System - Überwachungsanwendungen SW VG1
A
B
C
G
H
D
E
F
