Anschließen des Hemo4-Pod und des Hemo2-Pod

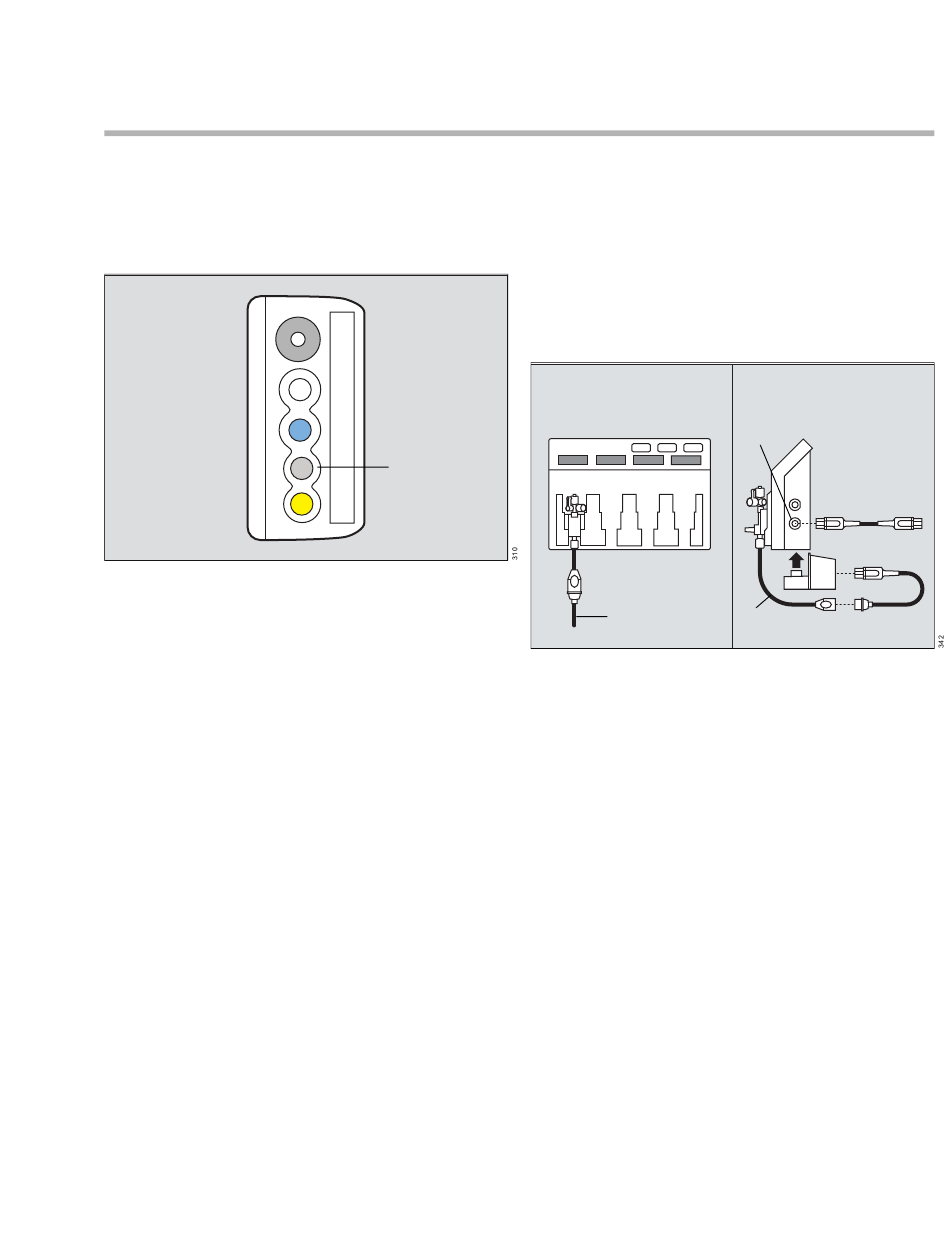

Der Hemo4-Pod und der Hemo2-Pod werden direkt
an das M540 angeschlossen. Die folgende
Abbildung zeigt, wo sich der graue Hemo-
Anschluss (A) an der Seite des M540 befindet.
Gebrauchsanweisung Infinity Acute Care System - Überwachungsanwendungen SW VG1
So schließen Sie den Hemo4-Pod und den
Hemo2-Pod an:
1 Schließen Sie den IBP-Adapter (G) an der
Unterseite des Hemo4-Pod/Hemo2-Pod an.
2 Schließen Sie ein Ende des Verbindungskabels
C) an den Hemo4-Pod- oder den Hemo2-Pod-
Anschluss (B) an.
A
3 Schließen Sie das andere Ende des
Verbindungskabels (C) an den grauen Hemo-
Anschluss des M540 (A) an.
4 Setzen Sie die Wandler in die
Wandlereinschübe (E) ein.
5 Schließen Sie die Wandler-Adapterkabel (D) an
das Wandlerkabel (F) an.
Invasiver Blutdruck (IBP)
Vorderansicht
B
E
D
D
Seitenansicht
C
G
F
227
