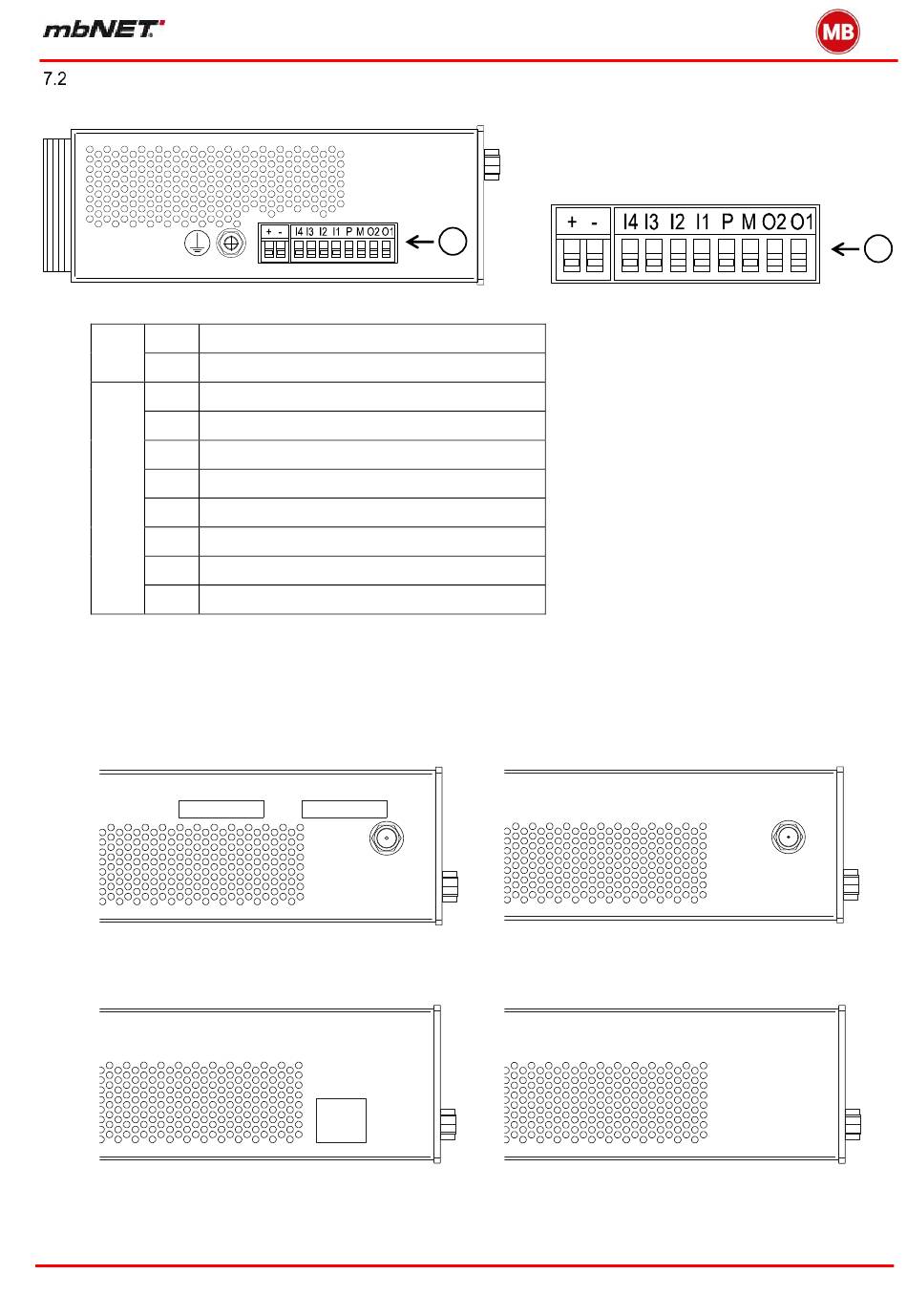

Ansichten Geräteoberseite, Geräteunterseite und Geräterückseite
Geräteoberseite
+
Anschluss Versorgungsspannung 10-30V DC
X1
- Anschluss 0V DC
4 Digitaler Eingang E4 (10-30V DC)
3 Digitaler Eingang E3 (10-30V DC)
2 Digitaler Eingang E2 (10-30V DC)
1
Digitaler Eingang E1 (10-30V DC)
X2
P Abgesicherte Spannung 10-30V DC
M Anschluss 0V DC
O2
Digitaler Ausgang A2
O1 Digitaler Ausgang A1
Geräteunterseite
MDH814, MDH819, MDH834, MDH849,
MDH850, MDH855, MDH858, MDH859
SIM-Kartenschacht
SIM 1
MDH810, MDH815, MDH830
A
SIM 2
Antennen-
Anschluss
(female)
RJ11-Anschluss
X1 |
MDH811, MDH831, MDH841
MDH816, MDH835
X2
Antennen-
Anschluss
(male)
