MB Connect Line
Bedienelemente, Anschlüsse und Anzeigeelemente
5.2
Ansichten Geräteoberseite, Geräteunterseite und Geräterückseite
Ansicht Geräteoberseite
2
1
Die obige Abbildung zeigt die interne Verschaltung und den Anschluss der Ein- und Ausgänge. Die An-
schlussbelegung der Klemmleiste entnehmen Sie bitte der Tabelle auf der nachfolgenden Seite.
Pos.
1
2
3
4
5
Seite 14 von 199
Version: 1.8
Ansicht Geräteunterseite

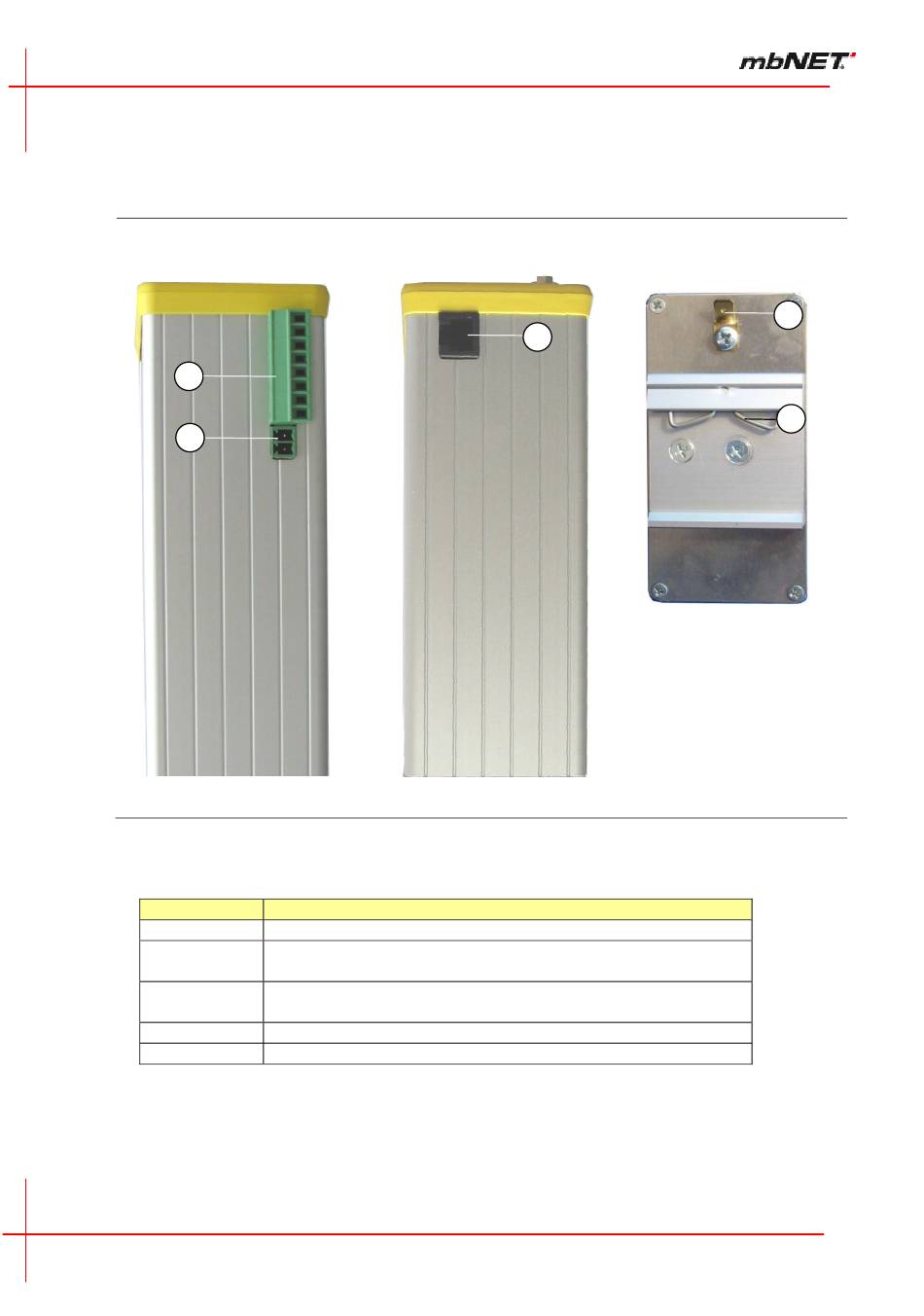

Abbildung 9: Ansicht Geräteober- und Geräteunterseite
Beschreibung
Klemmleiste X1 zum Anschluss der Versorgungsspannung
Klemmleiste X2 zum Anschluss der digitalen Eingänge und
Ausgänge
RJ-12-Buchse zum Anschluss des im Router integrierten
Analog- bzw. ISDN-Modems
Erdungsfahne zum Anschluss des Potentialausgleichs
Feder zum Einrasten in Hutschiene
Ansicht Geräterückseite
3
4
5
