Einrichtung des Routers für eine VPN-Verbindung (Fortsetzung)
 Eine aktive Verbindung zum Router wird am Client-PC durch ein blinkendes Bildschirmsymbol angezeigt.
Durch rechten Mausklick auf das Symbol können Sie sich die Eigenschaften der Verbindung anzeigen
lassen.
Über einen PC der mit dem Router verbunden ist, können Sie sich nach Betätigen der
Schaltflächen
augenblicklichen Zustand der VPN-Verbindungen wie z.B. momentan auf dem Router
eingewählte Benutzer, oder über den aktuellen Verbindungsstatus usw. informieren.
Die Konfigurationseinstellungen eines als Client konfigurierten Industrierouters für den Zugriff
auf einen gegenüberliegenden Industrierouter entnehmen Sie bitte dem folgenden Kapitel.

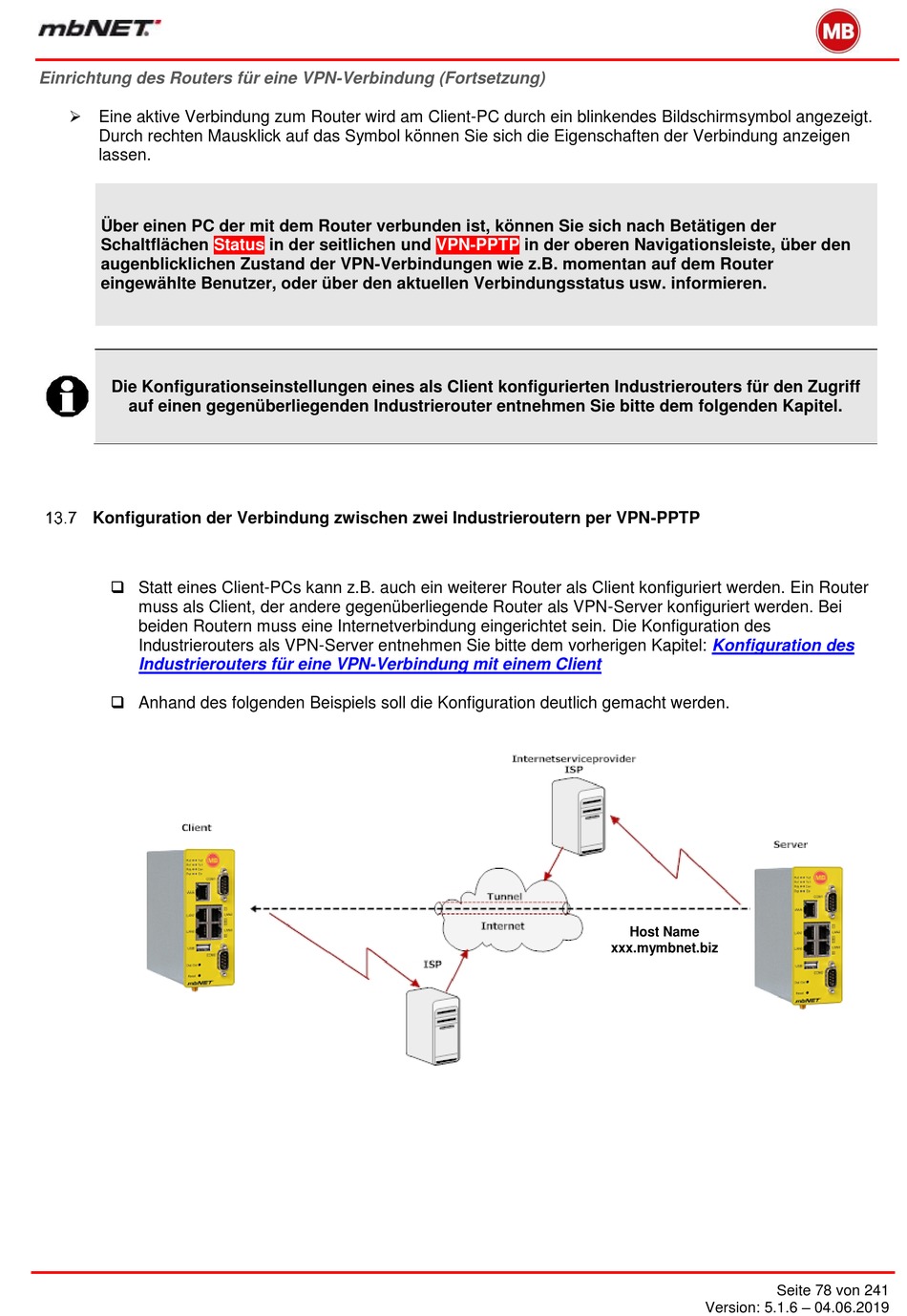

Konfiguration der Verbindung zwischen zwei Industrieroutern per VPN-PPTP

 Statt eines Client-PCs kann z.B. auch ein weiterer Router als Client konfiguriert werden. Ein Router
muss als Client, der andere gegenüberliegende Router als VPN-Server konfiguriert werden. Bei
beiden Routern muss eine Internetverbindung eingerichtet sein. Die Konfiguration des
Industrierouters als VPN-Server entnehmen Sie bitte dem vorherigen Kapitel:
Industrierouters für eine VPN-Verbindung mit einem Client
 Anhand des folgenden Beispiels soll die Konfiguration deutlich gemacht werden.
Status in der seitlichen und VPN-PPTP in der oberen Navigationsleiste, über den
Konfiguration des
Host Name
xxx.mymbnet.biz
Seite 78 von 241
Version: 5.1.6 – 04.06.2019
