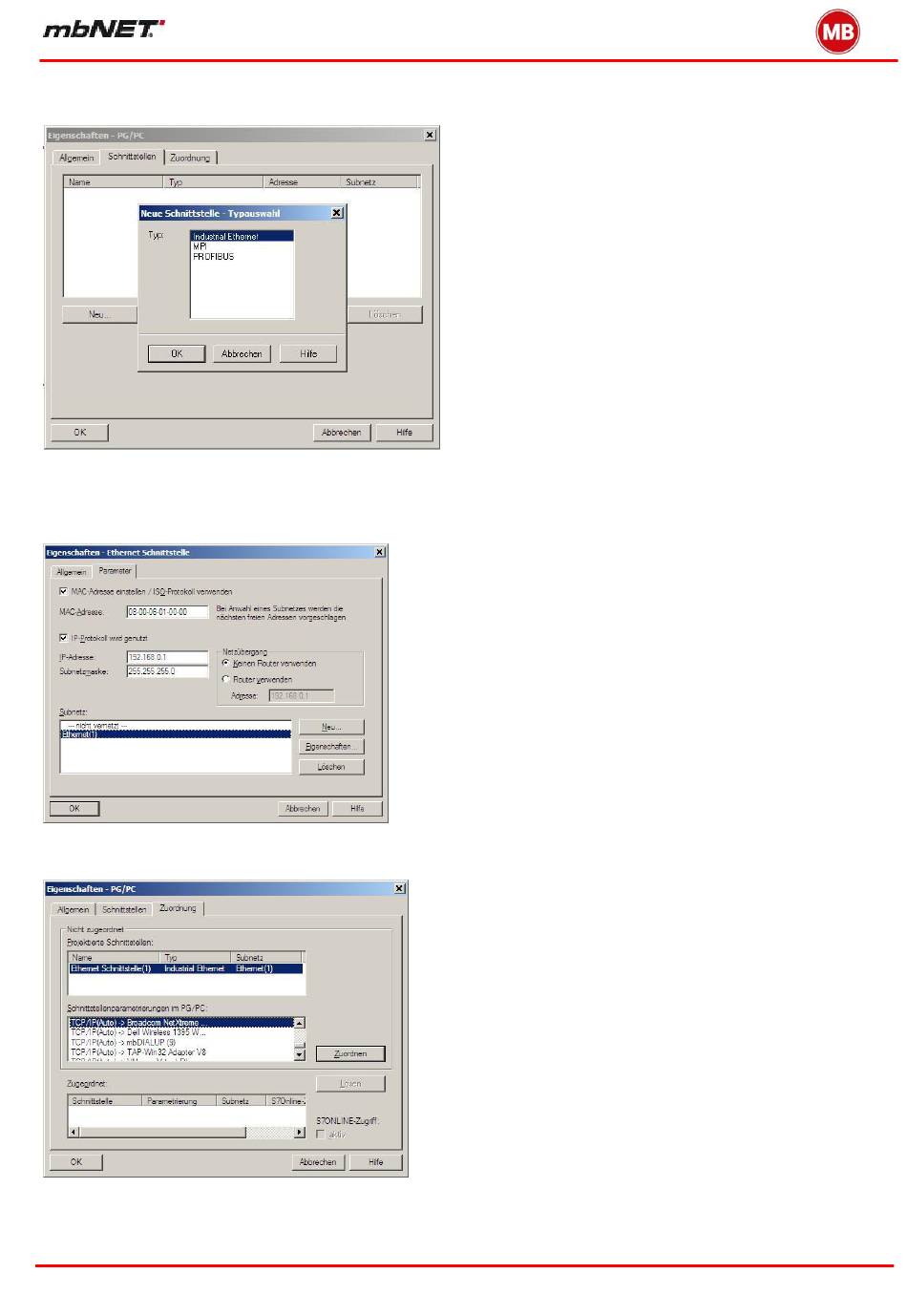

Durch einen Doppelklick auf die "PG/PC Station" erscheint das Eigenschaftsfenster dieser. Dort ist unter
"Schnittstellen -> Neu...-> Industrial Ethernet" diese Schnittstelle hinzuzufügen.
Jetzt erscheint ein Fenster, in dem die "Industrial Ethernet" Einstellungen für den PC getroffen werden müssen.
Hier muss die Subnetzmaske und die IP-Adresse des PG/PC festgelegt werden. Die IP Adresse des PG/PC kann
frei aus dem Netzbereich gewählt werden, darf sich nicht mit anderen IP-Adressen im Netz überschneiden und muss
aber nicht die reelle IP-Adresse des PG/PC sein.
Jetzt ist im Reiter "Zuordnung" die projektierte Schnittstelle „Ethernet Schnittstelle" zu suchen und diese mit
"TCP/IP(Auto) -> xxx" (Benutzte LAN Karte) über den Button "Zuordnen..." zu verknüpfen.
Nachdem die Projektierte Schnittstelle zugeordnet wurde sollte das Fenster folgendermaßen aussehen. Der
S7ONLINE Zugriff muss „aktiv" sein.
