Konfiguration Des Industrierouters Für Eine Verbindung Über Das Telefonnetz - MB Connect Line mbnet MDH800 Handbuch

Konfiguration eines Industrierouters mbNET für eine Verbindung zu einem weiteren Industrierouter mbNET per VPN
(Router – Router) (
Siehe
Konfiguration des Industrierouters für eine Verbindung über das Telefonnetz

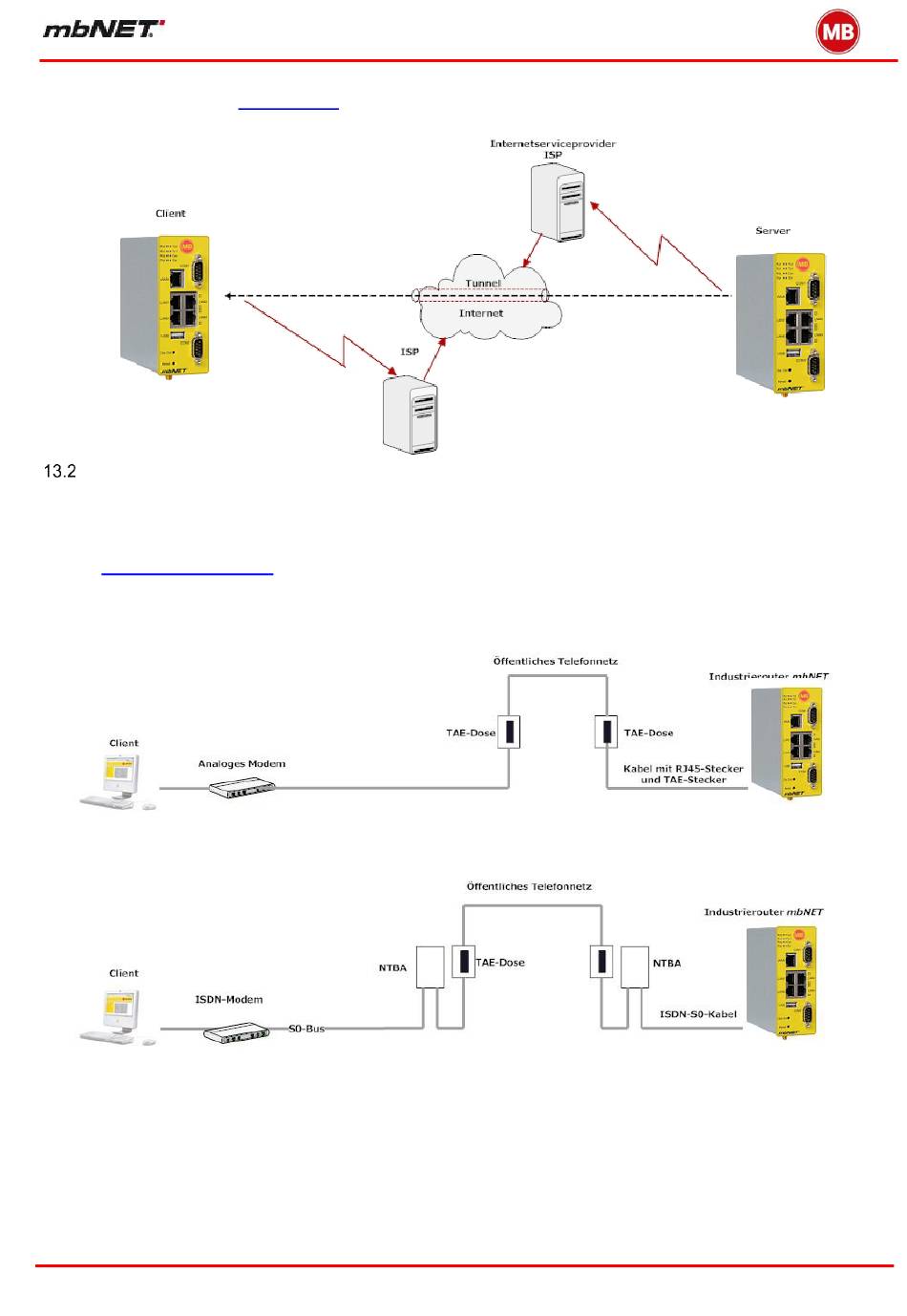

Die nachfolgende Abbildung zeigt als Beispiel den Anschluss des Industrierouters zum Aufbau einer
Verbindung zu einem Client über das öffentliche Telefonnetz.
Über diese Art von Verbindung kann über das Telefonnetz auf die seriellen Schnittstellen (Siehe Kapitel
Serielle Schnittstellen) und auf die LAN-Schnittstelle des Industrierouters zugegriffen werden.
Im nachfolgenden Beispiel wird als Client ein PC mit Modemanschluss gewählt.
PPP-Client-IP-Adresse
Kapitel 9.7)
IP : 192.168.0.102
PPP-Server IP-Adresse
192.168.0.101
Seite 48 von 241
Version: 5.1.6 – 04.06.2019
