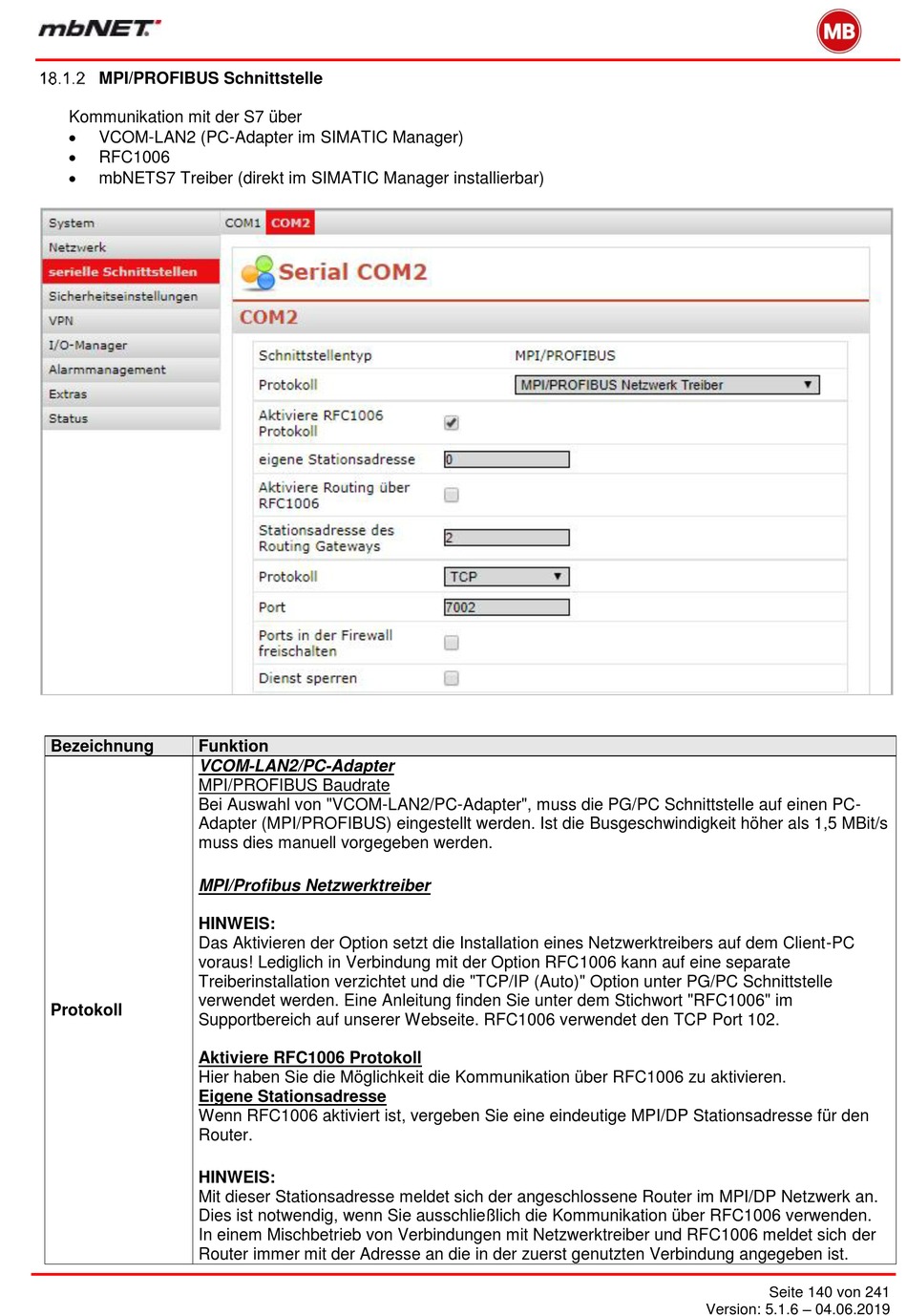

MPI/PROFIBUS Schnittstelle

Kommunikation mit der S7 über

VCOM-LAN2 (PC-Adapter im SIMATIC Manager)

RFC1006

mbNETS7 Treiber (direkt im SIMATIC Manager installierbar)
Bezeichnung Funktion
VCOM-LAN2/PC-Adapter
MPI/PROFIBUS Baudrate
Bei Auswahl von "VCOM-LAN2/PC-Adapter", muss die PG/PC Schnittstelle auf einen PC-
Adapter (MPI/PROFIBUS) eingestellt werden. Ist die Busgeschwindigkeit höher als 1,5 MBit/s
muss dies manuell vorgegeben werden.
MPI/Profibus Netzwerktreiber
HINWEIS:
Das Aktivieren der Option setzt die Installation eines Netzwerktreibers auf dem Client-PC
voraus! Lediglich in Verbindung mit der Option RFC1006 kann auf eine separate
Treiberinstallation verzichtet und die "TCP/IP (Auto)" Option unter PG/PC Schnittstelle
verwendet werden. Eine Anleitung finden Sie unter dem Stichwort "RFC1006" im
Protokoll
Supportbereich auf unserer Webseite. RFC1006 verwendet den TCP Port 102.
Aktiviere RFC1006 Protokoll
Hier haben Sie die Möglichkeit die Kommunikation über RFC1006 zu aktivieren.
Eigene Stationsadresse
Wenn RFC1006 aktiviert ist, vergeben Sie eine eindeutige MPI/DP Stationsadresse für den
Router.
HINWEIS:
Mit dieser Stationsadresse meldet sich der angeschlossene Router im MPI/DP Netzwerk an.
Dies ist notwendig, wenn Sie ausschließlich die Kommunikation über RFC1006 verwenden.
In einem Mischbetrieb von Verbindungen mit Netzwerktreiber und RFC1006 meldet sich der
Router immer mit der Adresse an die in der zuerst genutzten Verbindung angegeben ist.
