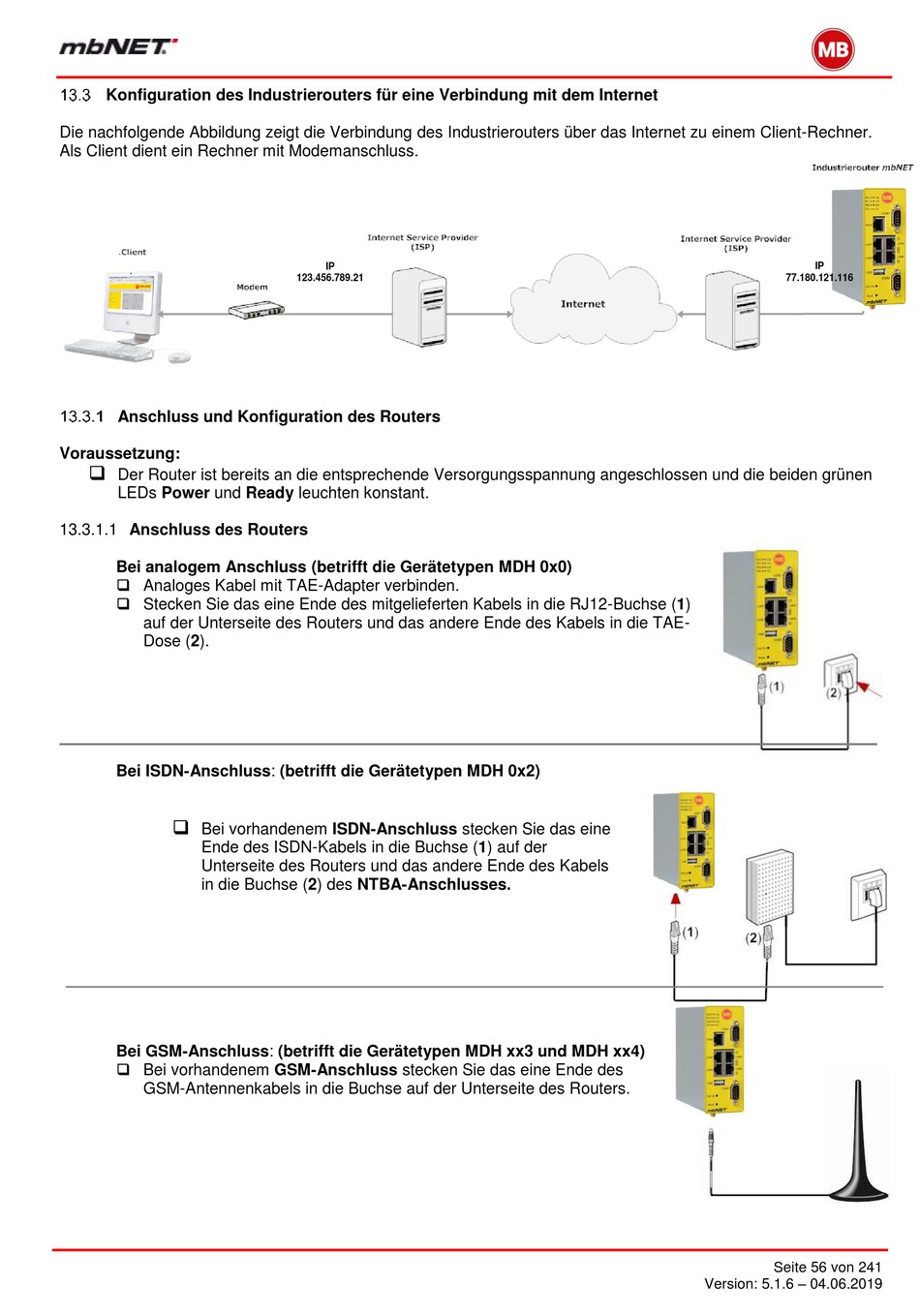

Konfiguration des Industrierouters für eine Verbindung mit dem Internet
Die nachfolgende Abbildung zeigt die Verbindung des Industrierouters über das Internet zu einem Client-Rechner.
Als Client dient ein Rechner mit Modemanschluss.

Anschluss und Konfiguration des Routers

Voraussetzung:

Der Router ist bereits an die entsprechende Versorgungsspannung angeschlossen und die beiden grünen
LEDs Power und Ready leuchten konstant.

13.3.1.1 Anschluss des Routers

Bei analogem Anschluss (betrifft die Gerätetypen MDH 0x0)
 Analoges Kabel mit TAE-Adapter verbinden.
 Stecken Sie das eine Ende des mitgelieferten Kabels in die RJ12-Buchse (1)
auf der Unterseite des Routers und das andere Ende des Kabels in die TAE-
Dose (2).
Bei ISDN-Anschluss: (betrifft die Gerätetypen MDH 0x2)

Bei vorhandenem ISDN-Anschluss stecken Sie das eine
Ende des ISDN-Kabels in die Buchse (1) auf der
Unterseite des Routers und das andere Ende des Kabels
in die Buchse (2) des NTBA-Anschlusses.
Bei GSM-Anschluss: (betrifft die Gerätetypen MDH xx3 und MDH xx4)
 Bei vorhandenem GSM-Anschluss stecken Sie das eine Ende des
GSM-Antennenkabels in die Buchse auf der Unterseite des Routers.
IP
123.456.789.21
IP
77.180.121.116
