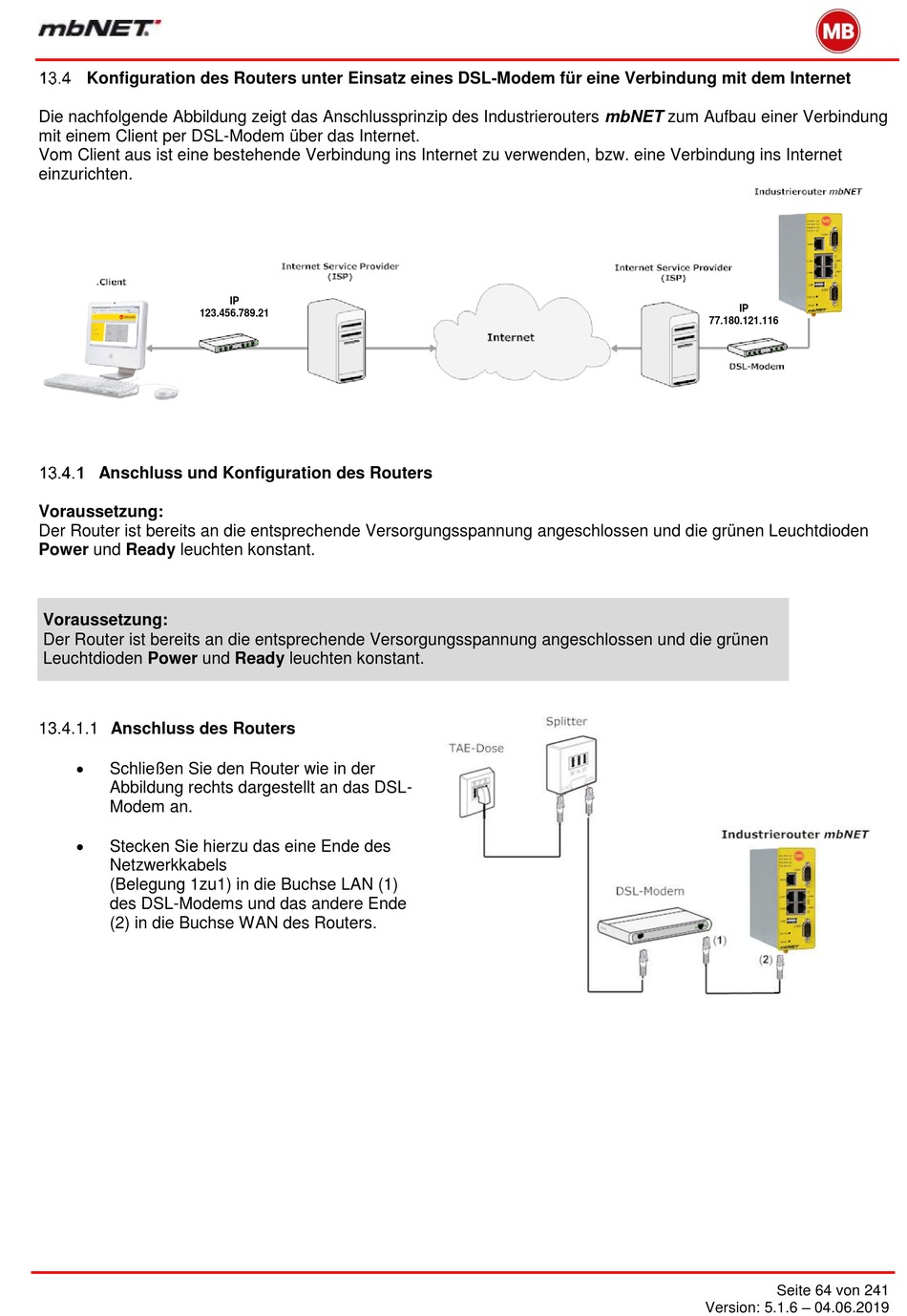

Konfiguration des Routers unter Einsatz eines DSL-Modem für eine Verbindung mit dem Internet
Die nachfolgende Abbildung zeigt das Anschlussprinzip des Industrierouters mbNET zum Aufbau einer Verbindung
mit einem Client per DSL-Modem über das Internet.
Vom Client aus ist eine bestehende Verbindung ins Internet zu verwenden, bzw. eine Verbindung ins Internet
einzurichten.
123.456.789.21

Anschluss und Konfiguration des Routers

Voraussetzung:
Der Router ist bereits an die entsprechende Versorgungsspannung angeschlossen und die grünen Leuchtdioden
Power und Ready leuchten konstant.
Voraussetzung:
Der Router ist bereits an die entsprechende Versorgungsspannung angeschlossen und die grünen
Leuchtdioden Power und Ready leuchten konstant.

13.4.1.1 Anschluss des Routers


Schließen Sie den Router wie in der
Abbildung rechts dargestellt an das DSL-
Modem an.

Stecken Sie hierzu das eine Ende des
Netzwerkkabels
(Belegung 1zu1) in die Buchse LAN (1)
des DSL-Modems und das andere Ende
(2) in die Buchse WAN des Routers.
IP
IP
77.180.121.116
