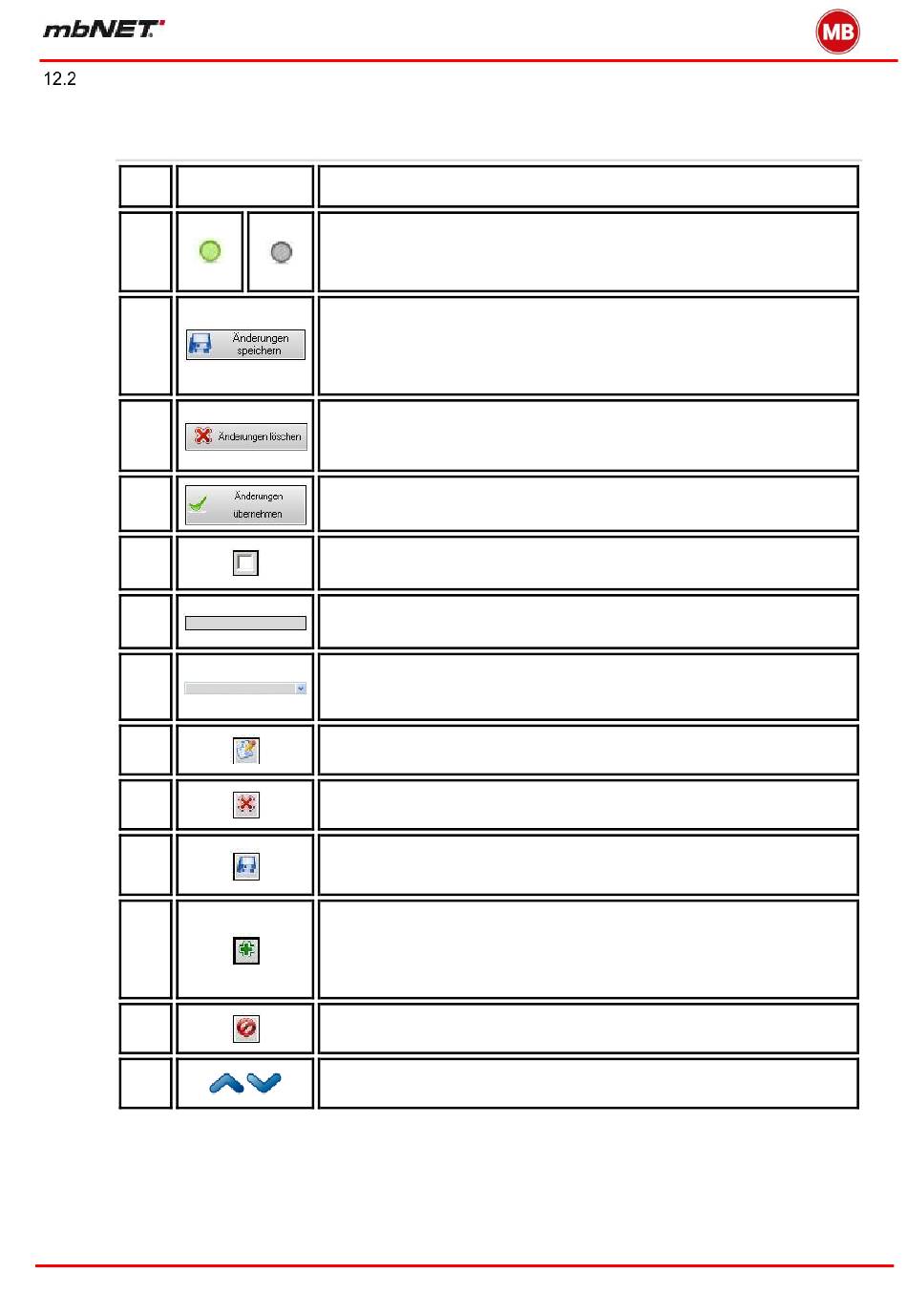

Beschreibung der Symbole, Schaltflächen und Felder
Im weiteren Verlauf dieser Bedienungsanleitung werden Sie immer wieder auf bestimmte Symbole
stoßen, deren Bedeutung auf der folgenden Seite ausführlich beschrieben werden.
Symbol und
Nr.
Feldertypen
1
2
3
5
6
7
8
9
10
11
12
13
14
Beschreibung
Grau dargestellte LED: Verbindung nicht aktiv / Kabel oder USB-
Gerät nicht angeschlossen. /
Grün dargestellte LED: Verbindung aktiv bzw. Kabel oder USB-Gerät
angeschlossen.
Diese Schaltfläche erscheint immer dort, wo Einstellungen
vorgenommen werden können. Sie dient zum temporären Abspeichern
der momentanen Konfiguration, d.h. wird der Router neu gestartet,
dann sind die geänderten Einstellungen verloren. Zum dauerhaften
Abspeichern der Einstellungen ist die Schaltfläche Nr. 5 anzuklicken.
Wenn Sie Ihre Eingaben zuvor nur temporär gespeichert haben (siehe
Nr. 2), dann können Sie diese hiermit wieder durch Betätigen dieser
Schaltfläche zurücksetzen.
Hiermit werden alle gespeicherten Änderungen dauerhaft auf dem
Router gespeichert und übernommen.
Sog. Checkbox. Durch Anklicken des entsprechenden Feldes kann die
entsprechende Option aktiviert / deaktiviert werden.
In diesem Eingabefeld müssen Sie, falls erforderlich, die Eingaben per
Hand durchführen.
Durch Anklicken des mit einem Häkchen markierten Kästchens treffen
Sie bitte die entsprechende Auswahl (Auswahlfeld).
Wenn Sie dieses Feld anklicken, dann können Sie die Einstellungen in
der entsprechende Zeile ändern (editieren).
Um die in der entsprechenden Zeile durchgeführten Änderungen
rückgängig zu machen, klicken Sie bitte auf diese Schaltfläche.
Hiermit speichern Sie temporär die in momentan bearbeiteten
Einstellungen. Um die Änderungen im Router dauerhaft abzuspeichern,
ist die Schaltfläche Nr. 5 anzuklicken.
Zeile für weitere Eingaben hinzufügen.
Bevor Sie auf diese Schaltfläche klicken, muss die momentan
angezeigte Zeile Werte bzw. Angaben enthalten. Ansonsten erfolgt
eine Fehlermeldung im oberen Bereich der aktuellen
Konfigurationsseite.
Hiermit löschen Sie die entsprechenden Eingaben in der momentanen
Bearbeitungszeile.
Hiermit können Sie die Reihenfolge von Regeln ändern.
Seite 37 von 241
Version: 5.1.6 – 04.06.2019
