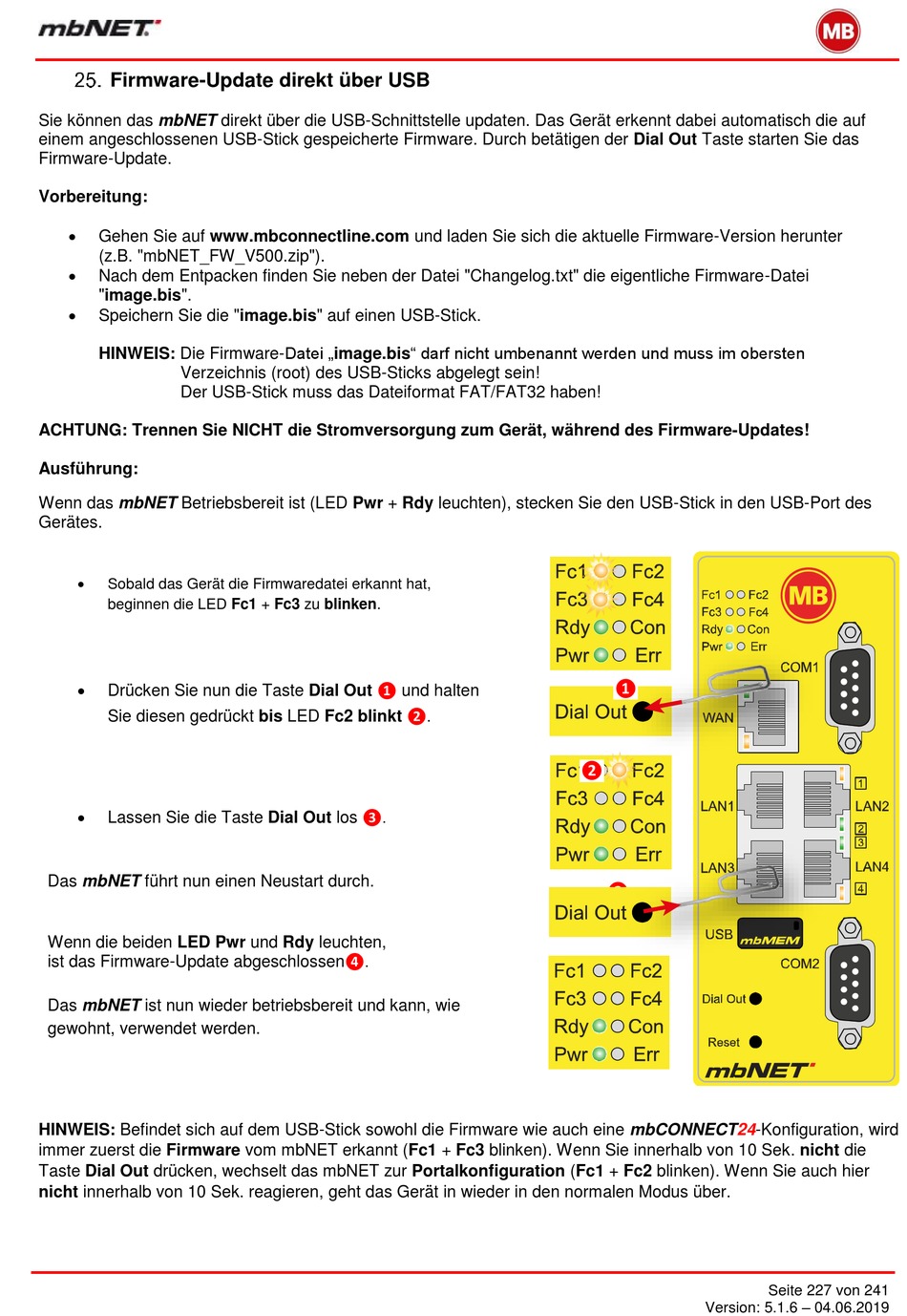

Firmware-Update direkt über USB
Sie können das mbNET direkt über die USB-Schnittstelle updaten. Das Gerät erkennt dabei automatisch die auf
einem angeschlossenen USB-Stick gespeicherte Firmware. Durch betätigen der Dial Out Taste starten Sie das
Firmware-Update.
Vorbereitung:

Gehen Sie auf www.mbconnectline.com und laden Sie sich die aktuelle Firmware-Version herunter
(z.B. "mbNET_FW_V500.zip").

Nach dem Entpacken finden Sie neben der Datei "Changelog.txt" die eigentliche Firmware-Datei
"image.bis".

Speichern Sie die "image.bis" auf einen USB-Stick.
HINWEIS: Die Firmware-Datei „image.bis" darf nicht umbenannt werden und muss im obersten
Verzeichnis (root) des USB-Sticks abgelegt sein!
Der USB-Stick muss das Dateiformat FAT/FAT32 haben!
ACHTUNG: Trennen Sie NICHT die Stromversorgung zum Gerät, während des Firmware-Updates!
Ausführung:
Wenn das mbNET Betriebsbereit ist (LED Pwr + Rdy leuchten), stecken Sie den USB-Stick in den USB-Port des
Gerätes.

Sobald das Gerät die Firmwaredatei erkannt hat,
beginnen die LED Fc1 + Fc3 zu blinken.

Drücken Sie nun die Taste Dial Out
Sie diesen gedrückt bis LED Fc2 blinkt

Lassen Sie die Taste Dial Out los
Das mbNET führt nun einen Neustart durch.
Wenn die beiden LED Pwr und Rdy leuchten,
ist das Firmware-Update abgeschlossen
Das mbNET ist nun wieder betriebsbereit und kann, wie
gewohnt, verwendet werden.
HINWEIS: Befindet sich auf dem USB-Stick sowohl die Firmware wie auch eine mbCONNECT24-Konfiguration, wird
immer zuerst die Firmware vom mbNET erkannt (Fc1 + Fc3 blinken). Wenn Sie innerhalb von 10 Sek. nicht die
Taste Dial Out drücken, wechselt das mbNET zur Portalkonfiguration (Fc1 + Fc2 blinken). Wenn Sie auch hier
nicht innerhalb von 10 Sek. reagieren, geht das Gerät in wieder in den normalen Modus über.
❶ und halten
❷.
❸.
❹.
❶
❷
❸
❹
Version: 5.1.6 – 04.06.2019
Seite 227 von 241
