13

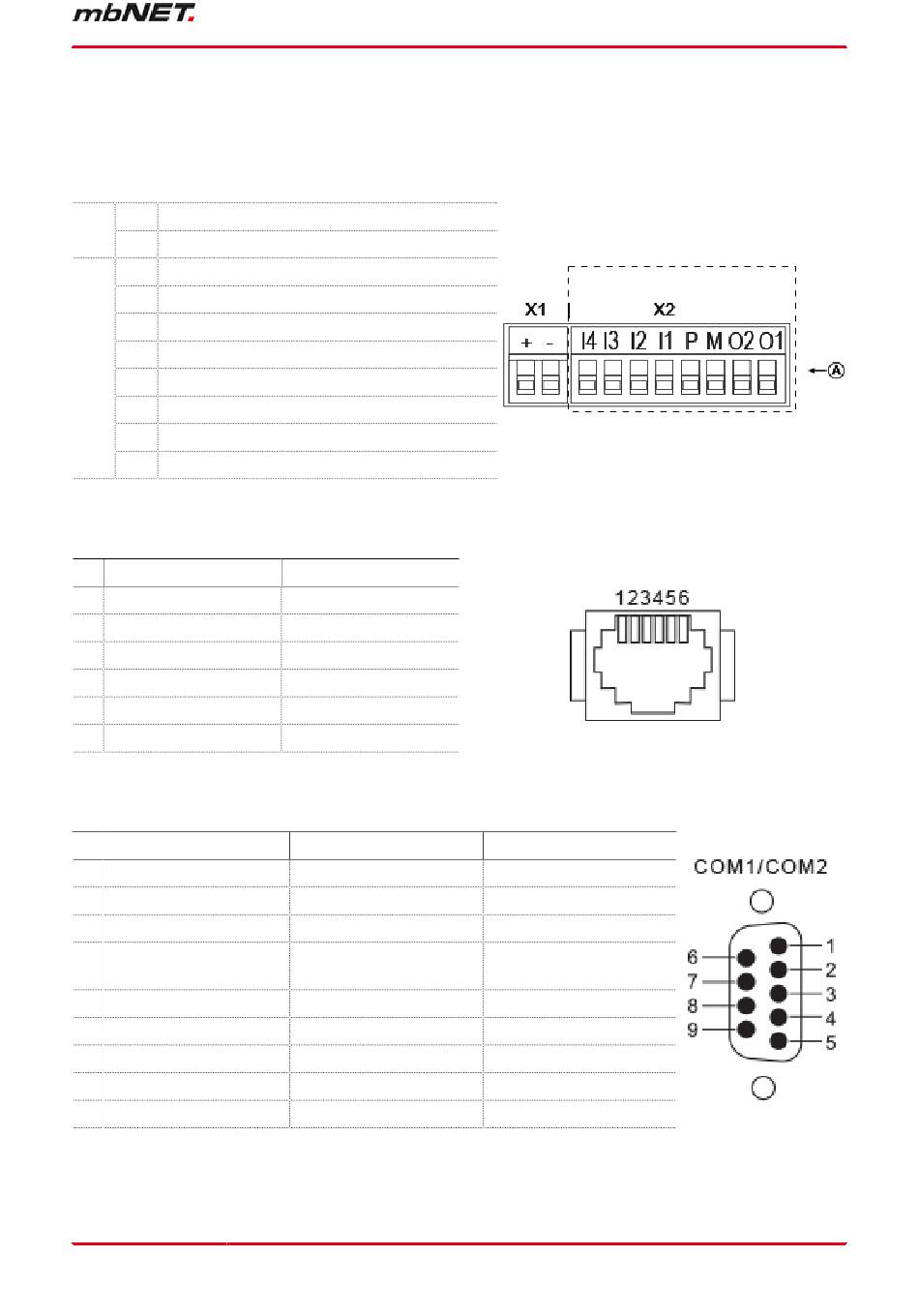

Schnittstellenbelegung

13.1 Anschlussbelegung der Klemmleisten X1 und X2 auf der Geräteoberseite
+ Anschluss Versorgungsspannung 10-30 V DC
X1
– Anschluss 0 V DC
I4 Digitaler Eingang E4 (10-30 V DC)
I3 Digitaler Eingang E3 (10-30 V DC)
I2 Digitaler Eingang E2 (10-30 V DC)
I1 Digitaler Eingang E1 (10-30 V DC)
X2
P Abgesicherte Spannung 10-30 V DC
M Anschluss 0 V DC
O2 Digitaler Ausgang A2 (max. 1,5 A)
O1 Digitaler Ausgang A1 (max. 1,5 A)
13.2 Anschlussbelegung der RJ11-Buchse auf der Geräteunterseite
Pin ISDN
1 Nicht belegt
2 TX+
3 RX+
4 RX-
5 TX-
6 Nicht belegt
13.3 Anschlussbelegung serielle Schnittstellen COM1/COM2 (Gerätefront)
Pin RS 232
1 DCD Data Carrier Detect
2 RxD Receive Data
3 TxD Transmit
4 DTR Data Terminal Ready
5 Signal Ground
6 DSR Data Set Ready
7 RTS Request To Send
8 CTS Clear To Send
9 RI Ring Indicator
Analog
Nicht belegt
Nicht belegt
Lb/b
La/a
Nicht belegt
Nicht belegt
RS 485
Nicht belegt
RxD– Receive Data
TxD+ Transmit Data
+ 5 Volt
(nur bei 4-Draht-Betrieb)
Signal Ground
Nicht belegt
TxD– Transmit Data
RxD+ Receive Data
Nicht belegt
galvanisch getrennt
MPI
Nicht belegt
GND 24 V
Datenleitung B
Sendeanforderung
GND 5 V (200 mA)
5 V Ausgang
24 V Versorgungseingang
Datenleitung A
Sendeanforderung
Schnittstellenbelegung | Seite 33 von 292
