Serielle Schnittstellen

Allgemeines

Bei bekannter IP-Adresse des mbNETs kann über eine Einwahlverbindung oder über das Internet auf die beiden
seriellen Schnittstellen des Gerätes zugegriffen werden.
Die serielle Schnittstelle COM1 kann direkt über die Weboberfläche auf RS232, RS485 und RS422 konfiguriert
werden und die entsprechenden Steuerbefehle z.B. an die angeschlossene Steuerung oder angeschlossenes Gerät
weiterleiten.
Abhängig von der Gerätevariante ist die Schnittstelle COM2 entweder wie COM1 ausgeführt oder als
MPI/PROFIBUS-Schnittstelle. Über die MPI/PROFIBUS-Schnittstelle ist es möglich von der Ferne aus auf
Steuerungen z.B. S7-300/400 zuzugreifen. Die MPI/PROFIBUS Schnittstelle unterstützt Baudraten bis 12Mbit/s.

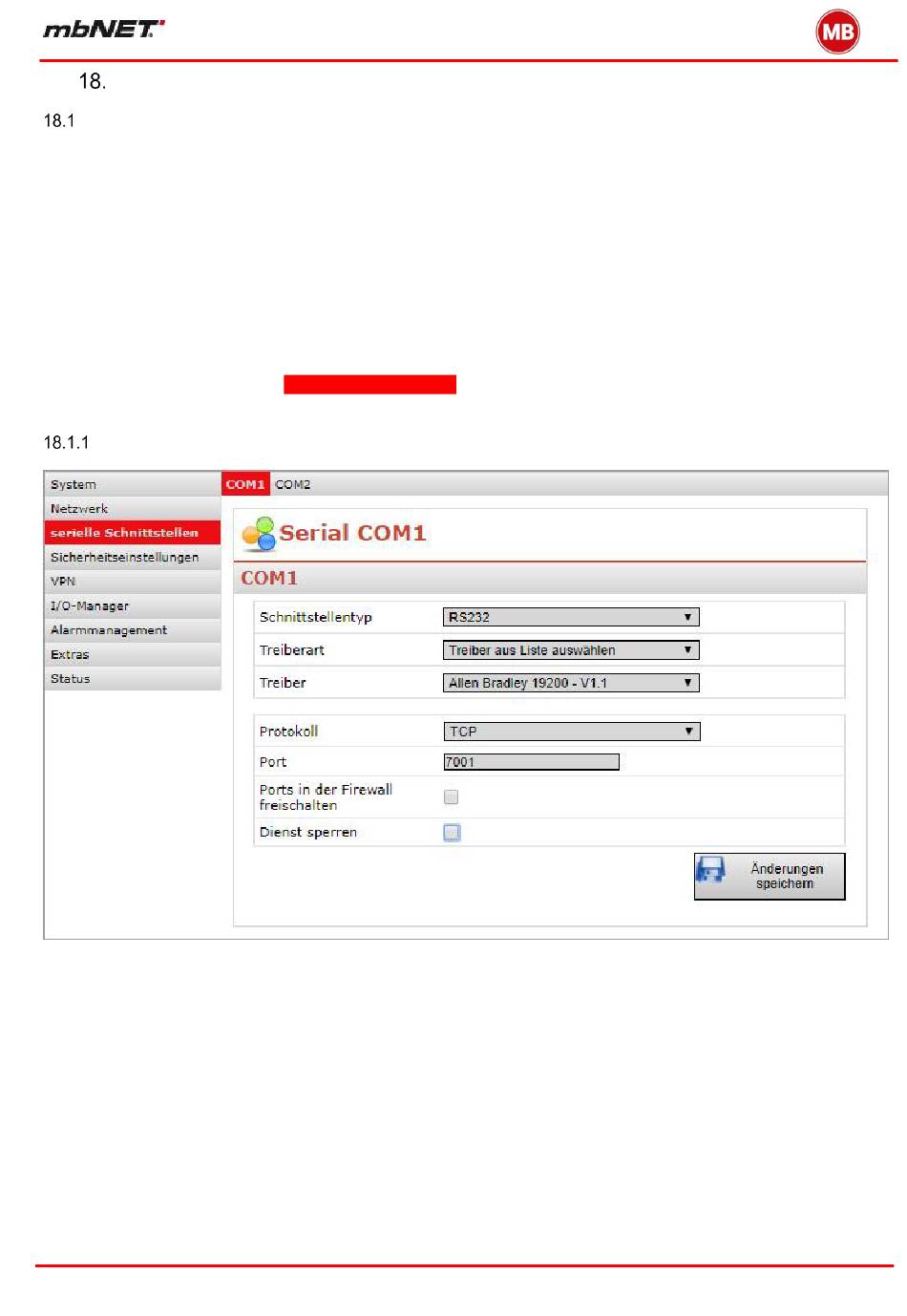

Nach Betätigen der Schaltfläche Serielle Schnittstellen wird die folgende Bildschirmmaske angezeigt:

Serielle Schnittstellen RS232/485
