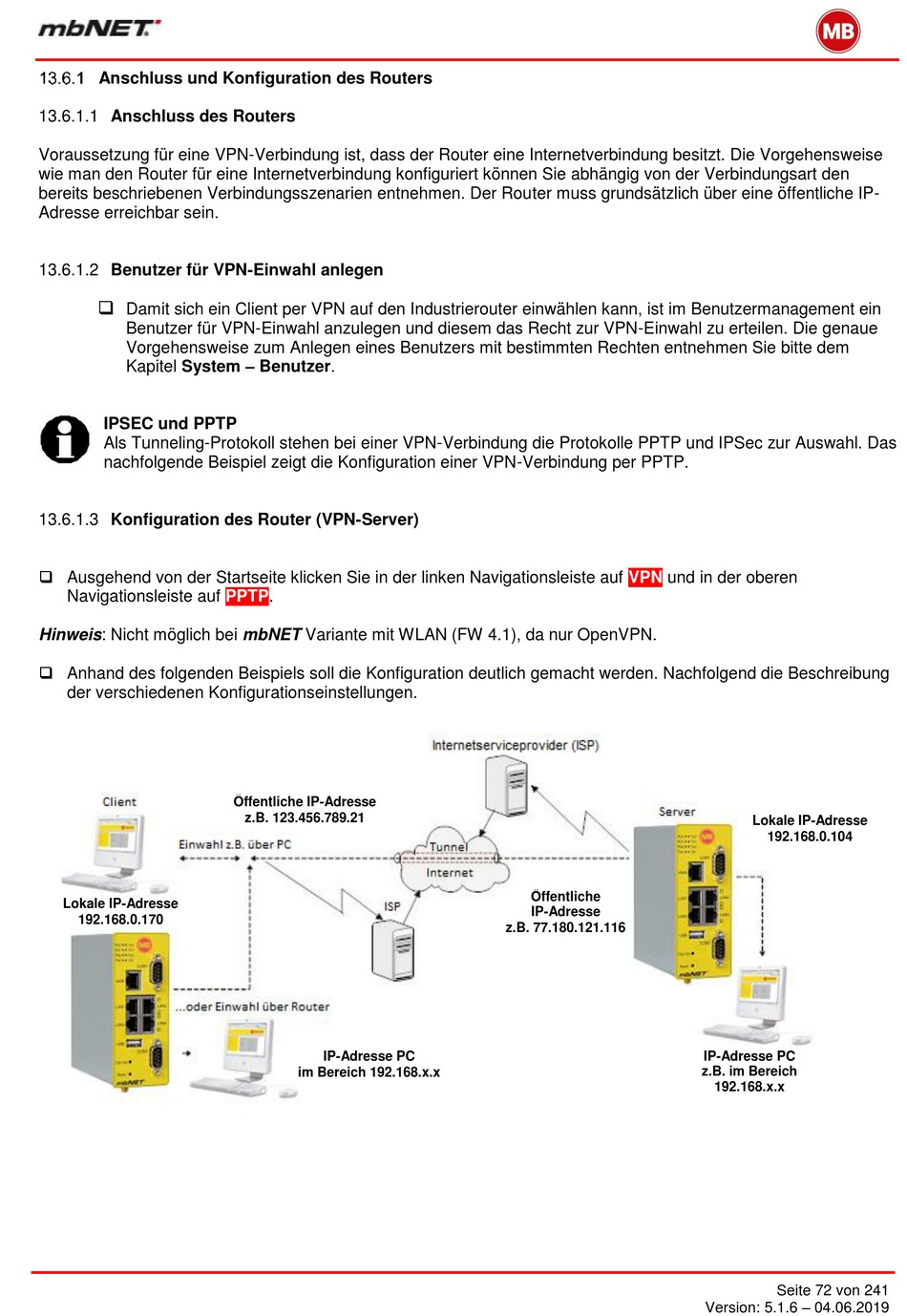

Anschluss und Konfiguration des Routers

13.6.1.1 Anschluss des Routers

Voraussetzung für eine VPN-Verbindung ist, dass der Router eine Internetverbindung besitzt. Die Vorgehensweise
wie man den Router für eine Internetverbindung konfiguriert können Sie abhängig von der Verbindungsart den
bereits beschriebenen Verbindungsszenarien entnehmen. Der Router muss grundsätzlich über eine öffentliche IP-
Adresse erreichbar sein.
13.6.1.2 Benutzer für VPN-Einwahl anlegen

Damit sich ein Client per VPN auf den Industrierouter einwählen kann, ist im Benutzermanagement ein
Benutzer für VPN-Einwahl anzulegen und diesem das Recht zur VPN-Einwahl zu erteilen. Die genaue
Vorgehensweise zum Anlegen eines Benutzers mit bestimmten Rechten entnehmen Sie bitte dem
Kapitel System – Benutzer.
IPSEC und PPTP
Als Tunneling-Protokoll stehen bei einer VPN-Verbindung die Protokolle PPTP und IPSec zur Auswahl. Das
nachfolgende Beispiel zeigt die Konfiguration einer VPN-Verbindung per PPTP.

13.6.1.3 Konfiguration des Router (VPN-Server)

 Ausgehend von der Startseite klicken Sie in der linken Navigationsleiste auf
Navigationsleiste auf PPTP.
Hinweis: Nicht möglich bei mbNET Variante mit WLAN (FW 4.1), da nur OpenVPN.
 Anhand des folgenden Beispiels soll die Konfiguration deutlich gemacht werden. Nachfolgend die Beschreibung
der verschiedenen Konfigurationseinstellungen.
Lokale IP-Adresse
192.168.0.170
Öffentliche IP-Adresse
z.B. 123.456.789.21
IP-Adresse PC
im Bereich 192.168.x.x
VPN und in der oberen
Öffentliche
IP-Adresse
z.B. 77.180.121.116
Lokale IP-Adresse
192.168.0.104
IP-Adresse PC
z.B. im Bereich
192.168.x.x
