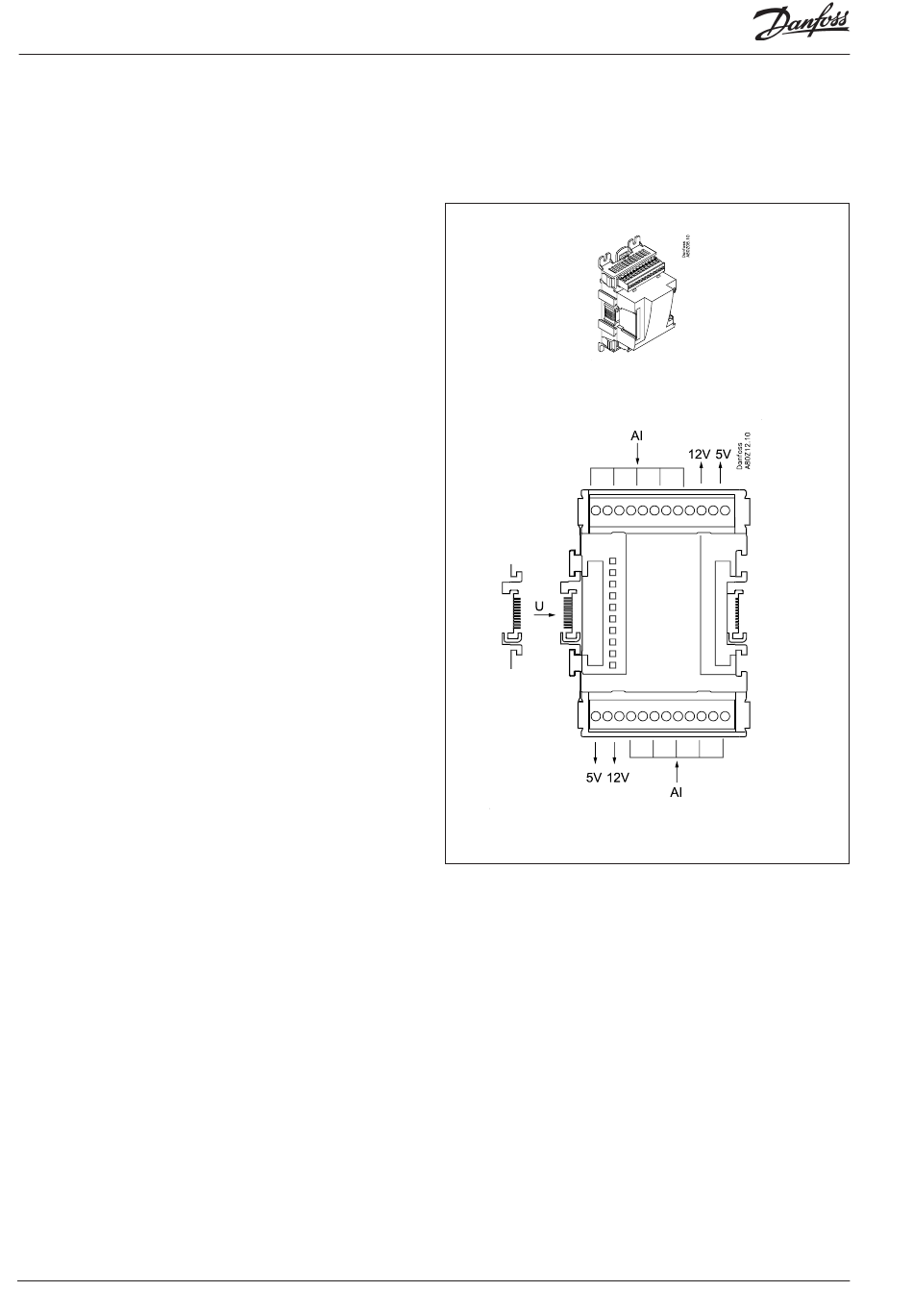

Ausbaumodul AK-XM 101A

Funktion
Das Modul beinhaltet 8 analoge Eingänge für Fühler, Druckmes-
sumformer, Spannungssignale und Kontaktsignale.
Spannungsversorgung
Die Spannungsversorgung des Moduls erfolgt von dem in der
Reihe vor ihm liegenden Modul.
Die Spannungsversorgung für einen Druckmessumformer hat
entweder vom 5-V-Ausgang oder vom 12-V-Ausgang zu erfolgen
abhängig vom Typ des Druckmessumformers.
.
Leuchtdioden
Nur die beiden oberen werden angewandt. Sie haben folgende
Bedeutung:
• Versorgungsspannung am Modul
• Kommunikation mit dem Regler ist aktiv (Rot = Störung)
