2.1.1 Instalação com uma bomba
A Figura 1 ilustra, de forma esquemática, a instalação hidráulica de uma bomba com inversor.
2.1.2 Instalação de multibombas
Os nossos sistemas permitem criar grupos de pressurização multibombas com controlo coordenado entre todos os
inversores. O número máximo de elementos que podem ser ligados para criar um sistema multibombas é 8. Para
utilizar as funções do controlo coordenado (multi-inverter) é necessário fazer também as ligações elétricas para
colocar os inversores em comunicação (veja o par. 2.3.6.
Um sistema multibombas é utilizado sobretudo para:
• aumentar o desempenho hidráulico relativamente a um único dispositivo;
• assegurar a continuidade de funcionamento no caso de avaria
de um dispositivo;
• fracionar a potência máxima.
O sistema é concebido de forma análoga ao sistema com uma bomba: cada bomba tem a sua descarga para o seu
inversor e as saídas hidráulicas dos inversores chegam a um único coletor.
O coletor deverá ser dimensionado de forma correta consoante o fluxo debitado pelas bombas que se pretende
utilizar.
O sistema hidráulico deve ser feito da forma o mais simétrica possível para obter uma carga hidráulica distribuída de
forma uniforme por todas as bombas.
As bombas deverão ser todas iguais entre si e os inversores deverão ser todos do mesmo modelo e ligados entre si
com a configuração multi-inverter.
2.2 Ligações elétricas
O inversor possui cabos para a alimentação e para a bomba nomeadamente sinalizados com as etiquetas LINE e
PUMP.
Para aceder às ligações elétricas internas, deve remover-se os 4 parafusos da tampa. As placas de terminais
internas possuem as mesmas indicações (LINE e PUMP) aplicadas nos cabos.
PORTUGUÊS
1
2
3, 12
4, 11
5, 9
6
7
8
10
13

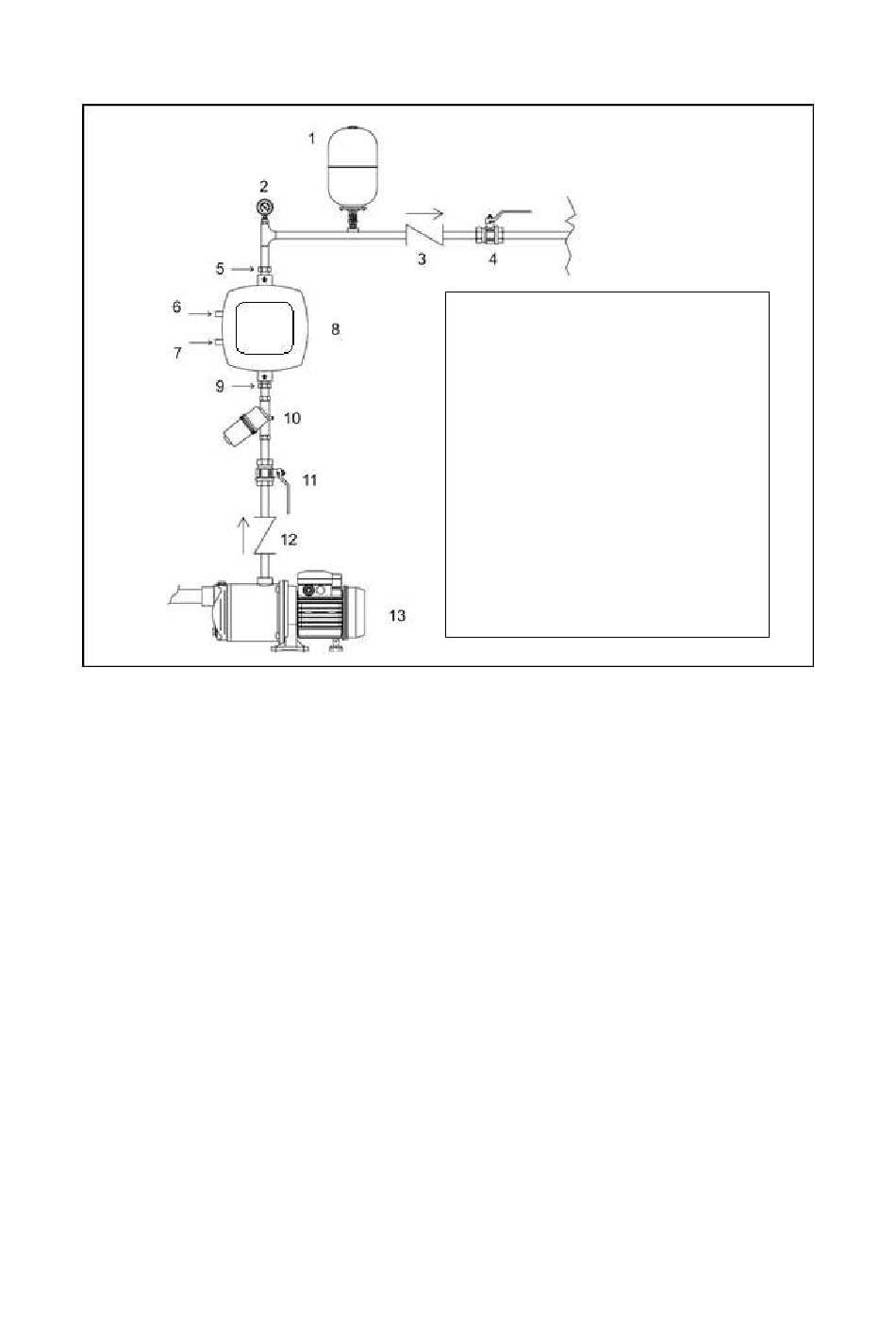

Figura 1: Instalação hidráulica
593
Partes do sistema
Vaso de expansão
Manómetro
Válvula de retenção (opção)
Válvula de esfera
Orifício com conector rápido
Ligação da eletrobomba
Ligação da linha
Inversor
Filtro
Electrobomba
