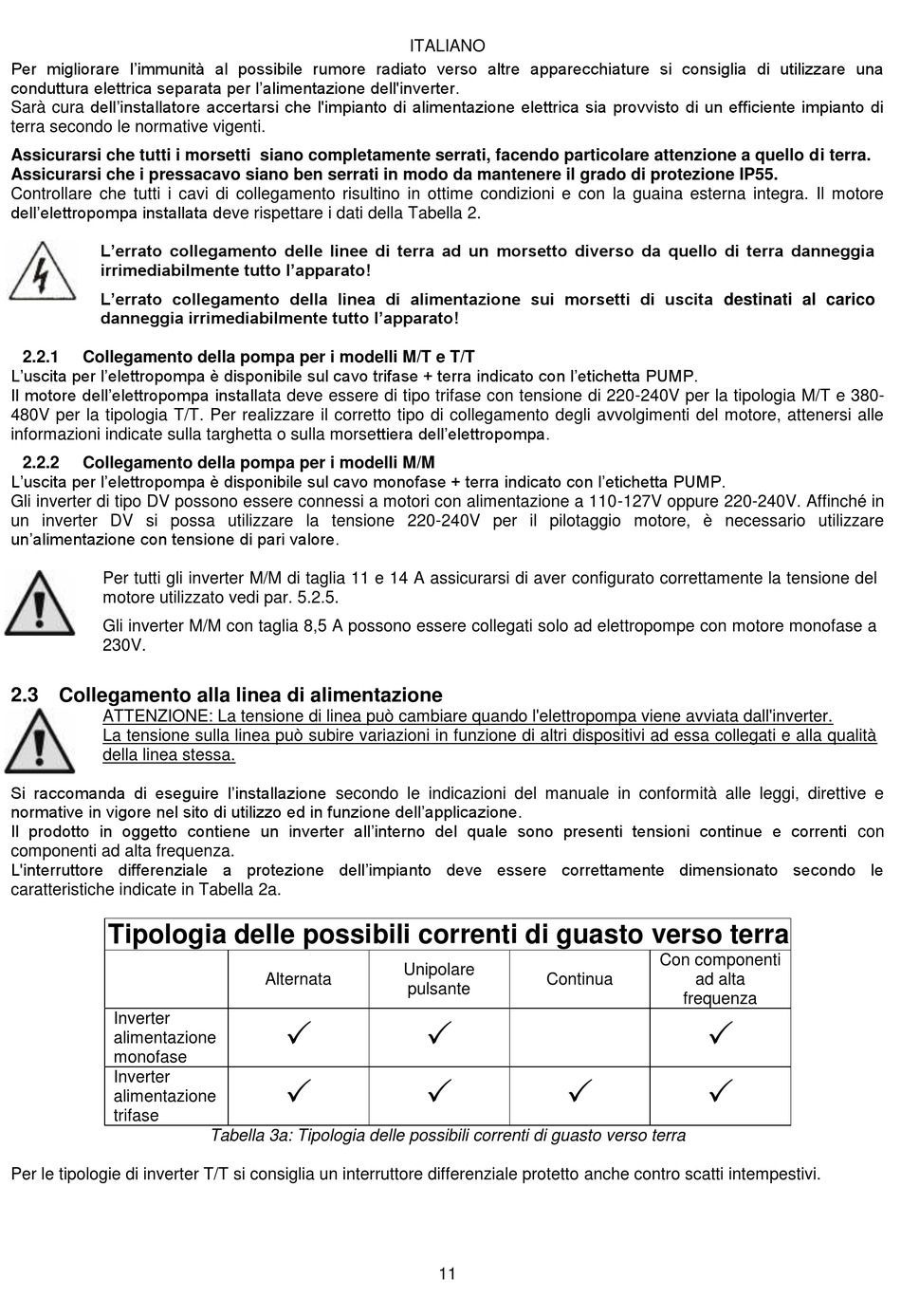

Per migliorare l'immunità al possibile rumore radiato verso altre apparecchiature si consiglia di utilizzare una
conduttura elettrica separata per l'alimentazione dell'inverter.
Sarà cura dell'installatore accertarsi che l'impianto di alimentazione elettrica sia provvisto di un efficiente impianto di
terra secondo le normative vigenti.
Assicurarsi che tutti i morsetti siano completamente serrati, facendo particolare attenzione a quello di terra.
Assicurarsi che i pressacavo siano ben serrati in modo da mantenere il grado di protezione IP55.
Controllare che tutti i cavi di collegamento risultino in ottime condizioni e con la guaina esterna integra. Il motore
dell'elettropompa installata deve rispettare i dati della Tabella 2.
L'errato collegamento delle linee di terra ad un morsetto diverso da quello di terra danneggia
irrimediabilmente tutto l'apparato!
L'errato collegamento della linea di alimentazione sui morsetti di uscita destinati al carico
danneggia irrimediabilmente tutto l'apparato!
2.2.1
Collegamento della pompa per i modelli M/T e T/T
L'uscita per l'elettropompa è disponibile sul cavo trifase + terra indicato con l'etichetta PUMP.
Il motore dell'elettropompa installata deve essere di tipo trifase con tensione di 220-240V per la tipologia M/T e 380-
480V per la tipologia T/T. Per realizzare il corretto tipo di collegamento degli avvolgimenti del motore, attenersi alle
informazioni indicate sulla targhetta o sulla morsettiera dell'elettropompa.
2.2.2
Collegamento della pompa per i modelli M/M
L'uscita per l'elettropompa è disponibile sul cavo monofase + terra indicato con l'etichetta PUMP.
Gli inverter di tipo DV possono essere connessi a motori con alimentazione a 110-127V oppure 220-240V. Affinché in
un inverter DV si possa utilizzare la tensione 220-240V per il pilotaggio motore, è necessario utilizzare
un'alimentazione con tensione di pari valore.
Per tutti gli inverter M/M di taglia 11 e 14 A assicurarsi di aver configurato correttamente la tensione del
motore utilizzato vedi par. 5.2.5.
Gli inverter M/M con taglia 8,5 A possono essere collegati solo ad elettropompe con motore monofase a
230V.
2.3 Collegamento alla linea di alimentazione
ATTENZIONE: La tensione di linea può cambiare quando l'elettropompa viene avviata dall'inverter.
La tensione sulla linea può subire variazioni in funzione di altri dispositivi ad essa collegati e alla qualità
della linea stessa.
Si raccomanda di eseguire l'installazione secondo le indicazioni del manuale in conformità alle leggi, direttive e
normative in vigore nel sito di utilizzo ed in funzione dell'applicazione.
Il prodotto in oggetto contiene un inverter all'interno del quale sono presenti tensioni continue e correnti con
componenti ad alta frequenza.
L'interruttore differenziale a protezione dell'impianto deve essere correttamente dimensionato secondo le
caratteristiche indicate in Tabella 2a.
Tipologia delle possibili correnti di guasto verso terra
Inverter
alimentazione
monofase
Inverter
alimentazione
trifase
Per le tipologie di inverter T/T si consiglia un interruttore differenziale protetto anche contro scatti intempestivi.
Alternata
Tabella 3a: Tipologia delle possibili correnti di guasto verso terra
ITALIANO
Unipolare
Continua
pulsante
11
Con componenti
ad alta
frequenza
