2.1.1 Installation med en enskild pump

Fig. visar den hydrauliska installationen av en pump med inverter.
1

2.1.2 Installation med flera pumpar

Våra system ger möjligheten att skapa tryckstegringsenheter med flera pumpar med koordinerad styrning mellan
samtliga invertrar. Max. åtta enheter får anslutas för att skapa en anläggning med flera pumpar. För att dra nytta av
den koordinerade styrningens funktioner (flera invertrar) är det även nödvändigt att utföra erforderliga elanslutningar
så att invertrarna kan kommunicera med varandra. Se kap. 2.3.6.
Ett system med flera pumpar används huvudsakligen för att:
• Öka den hydrauliska kapaciteten i förhållande till varje enskild anordning.
• Säkerställa driften i händelse av fel på en anordning.
• Dela upp max. effekten.
Anläggningen skapas på samma sätt som systemet med en enskild pump. Varje pump har sitt utlopp i riktning mot sin
inverter och invertrarnas digitala utgångar mynnar i ett ensamt samlingsrör.
Samlingsröret måste vara korrekt dimensionerat för att klara flödet från pumparna som ska användas.
Hydraulsystemet ska vara så symmetriskt som möjligt så att den hydrauliska belastningen fördelas jämnt över alla pumparna.
Pumparna måste vara likadana sinsemellan. Invertrarna måste alla vara av samma identiska modell och anslutna till
varandra i en konfiguration med flera invertrar.

2.2 Elanslutning

Invertern är utrustad med elkabel och pumpkabel vilket anges med etiketten LINE resp. PUMP.
Ta bort de fyra skruvarna på locket för att komma åt de invändiga elanslutningarna. De invändiga kopplingsplintarna
har samma text LINE resp. PUMP som finns på kablarna.
Frånkoppla invertern från eltillförseln före samtliga installations- och underhållsmoment och vänta minst 15
minuter innan du tar i de invändiga delarna. Kontrollera att märkspänning och -frekvens för invertern
överensstämmer med nätanslutningens märkdata.
SVENSKA
Systemets komponenter
1
2
3, 12
4, 11
5, 9
6
7
8
10
13

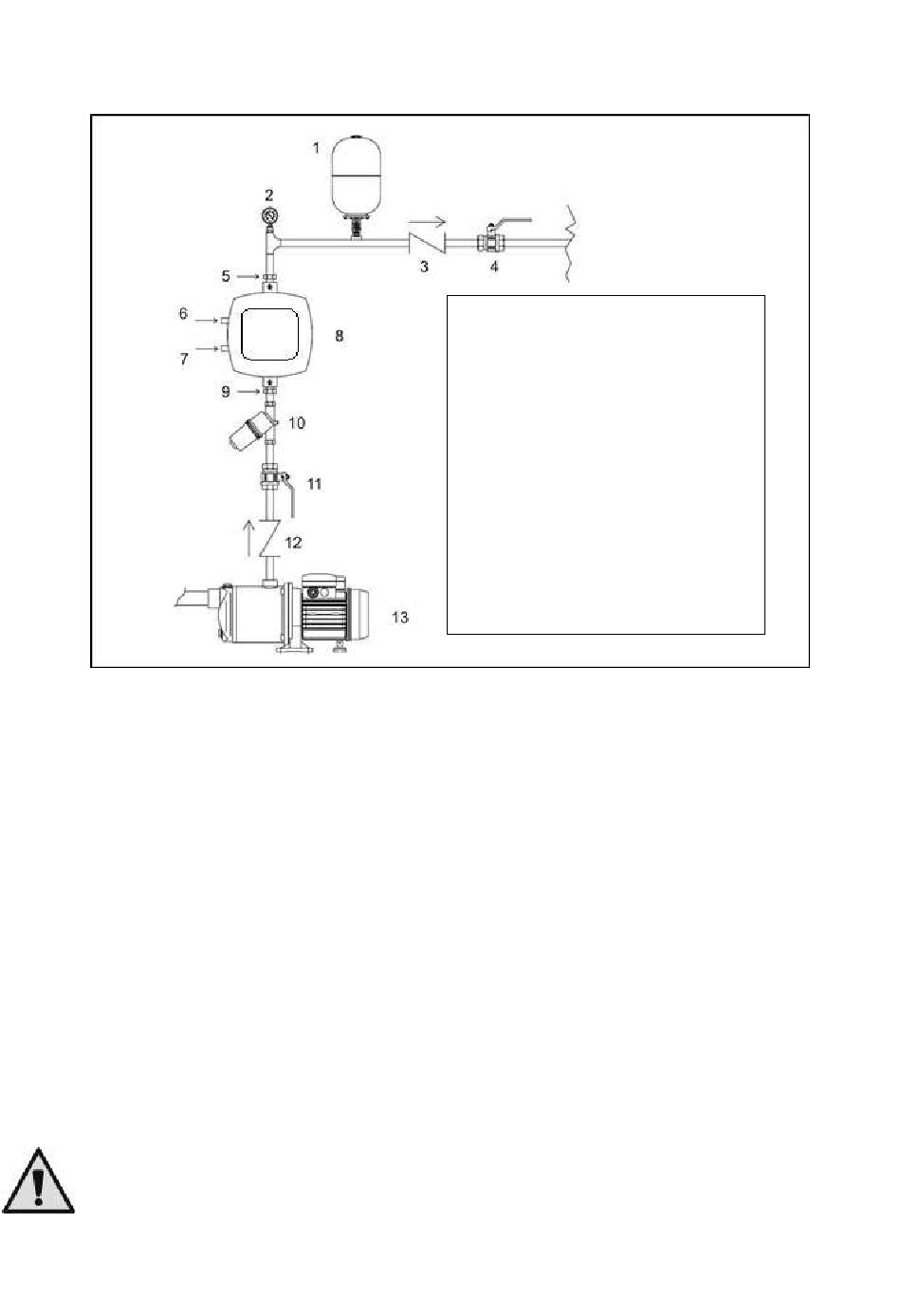

Fig. 1: Hydraulisk installation
302
Expansionskärl
Manometer
Backventil (tillval)
Kulventil
Snabbkoppling med munstycke
Anslutning till elpump
Anslutning till elnät
invertern
Filter
Elpump
