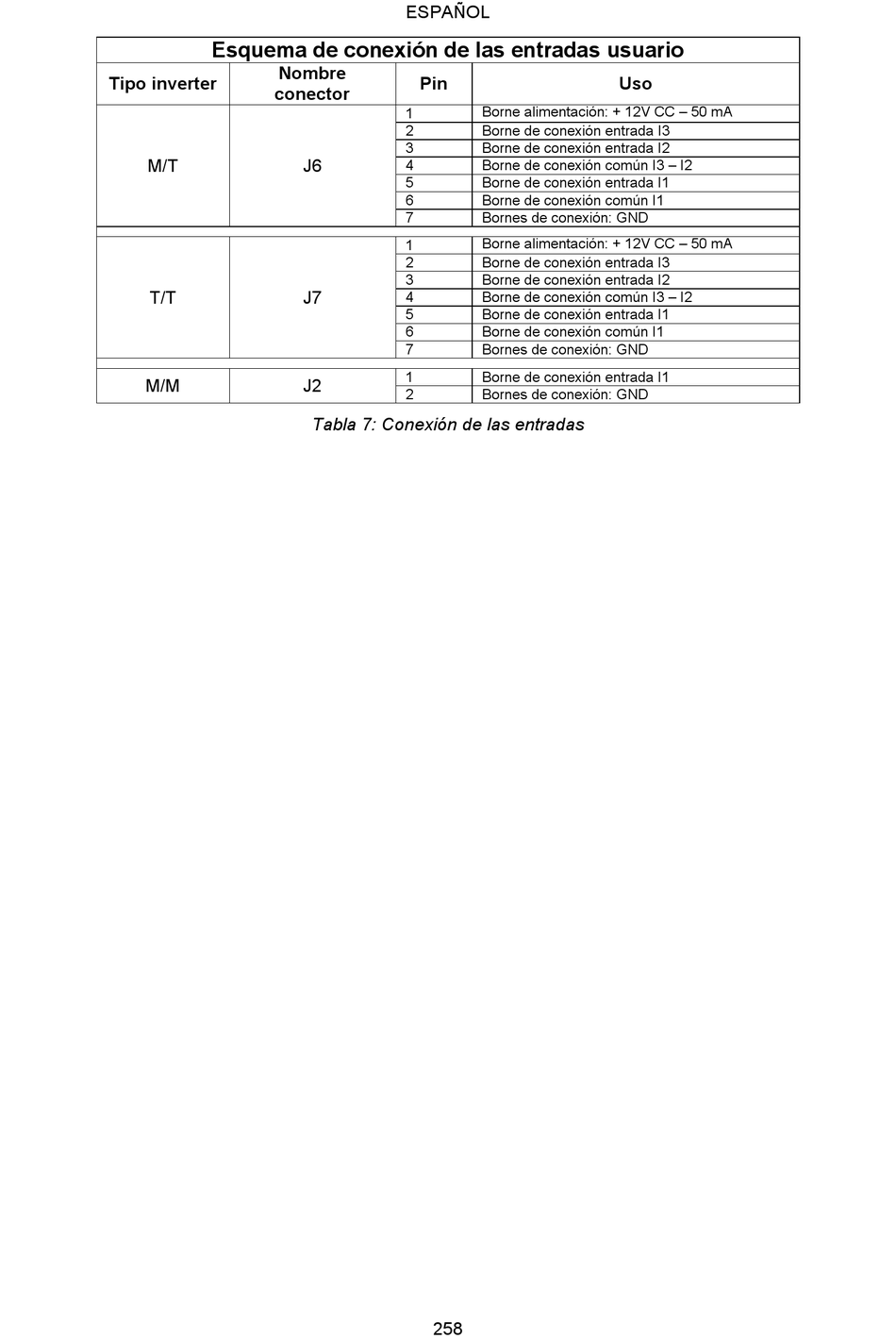

Esquema de conexión de las entradas usuario
Tipo inverter
conector
M/T

T/T

M/M
ESPAÑOL
Nombre
Pin
1
2
3
J6
4
5
6
7
1
2
3
J7
4
5
6
7
1
J2
2
Tabla 7: Conexión de las entradas
258
Uso
Borne alimentación: + 12V CC – 50 mA
Borne de conexión entrada I3
Borne de conexión entrada I2
Borne de conexión común I3 – I2
Borne de conexión entrada I1
Borne de conexión común I1
Bornes de conexión: GND
Borne alimentación: + 12V CC – 50 mA
Borne de conexión entrada I3
Borne de conexión entrada I2
Borne de conexión común I3 – I2
Borne de conexión entrada I1
Borne de conexión común I1
Bornes de conexión: GND
Borne de conexión entrada I1
Bornes de conexión: GND
