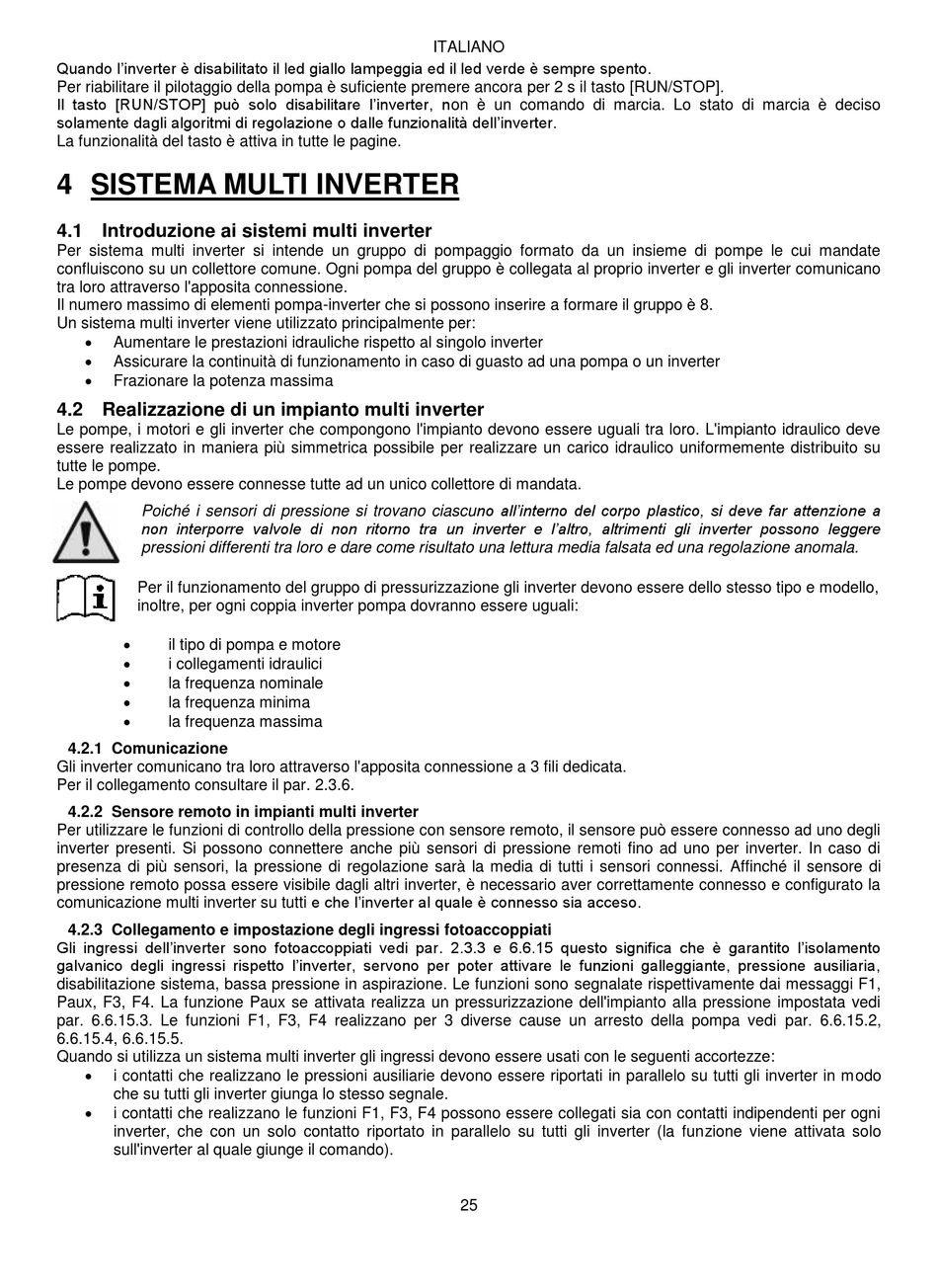

Quando l'inverter è disabilitato il led giallo lampeggia ed il led verde è sempre spento.
Per riabilitare il pilotaggio della pompa è suficiente premere ancora per 2 s il tasto [RUN/STOP].
Il tasto [RUN/STOP] può solo disabilitare l'inverter, non è un comando di marcia. Lo stato di marcia è deciso
solamente dagli algoritmi di regolazione o dalle funzionalità dell'inverter.
La funzionalità del tasto è attiva in tutte le pagine.

4 SISTEMA MULTI INVERTER

4.1 Introduzione ai sistemi multi inverter

Per sistema multi inverter si intende un gruppo di pompaggio formato da un insieme di pompe le cui mandate
confluiscono su un collettore comune. Ogni pompa del gruppo è collegata al proprio inverter e gli inverter comunicano
tra loro attraverso l'apposita connessione.
Il numero massimo di elementi pompa-inverter che si possono inserire a formare il gruppo è 8.
Un sistema multi inverter viene utilizzato principalmente per:

Aumentare le prestazioni idrauliche rispetto al singolo inverter

Assicurare la continuità di funzionamento in caso di guasto ad una pompa o un inverter

Frazionare la potenza massima

4.2 Realizzazione di un impianto multi inverter

Le pompe, i motori e gli inverter che compongono l'impianto devono essere uguali tra loro. L'impianto idraulico deve
essere realizzato in maniera più simmetrica possibile per realizzare un carico idraulico uniformemente distribuito su
tutte le pompe.
Le pompe devono essere connesse tutte ad un unico collettore di mandata.
Poiché i sensori di pressione si trovano ciascuno all'interno del corpo plastico, si deve far attenzione a
non interporre valvole di non ritorno tra un inverter e l'altro, altrimenti gli inverter possono leggere
pressioni differenti tra loro e dare come risultato una lettura media falsata ed una regolazione anomala.
Per il funzionamento del gruppo di pressurizzazione gli inverter devono essere dello stesso tipo e modello,
inoltre, per ogni coppia inverter pompa dovranno essere uguali:

il tipo di pompa e motore

i collegamenti idraulici

la frequenza nominale

la frequenza minima

la frequenza massima
4.2.1 Comunicazione
Gli inverter comunicano tra loro attraverso l'apposita connessione a 3 fili dedicata.
Per il collegamento consultare il par. 2.3.6.

4.2.2 Sensore remoto in impianti multi inverter

Per utilizzare le funzioni di controllo della pressione con sensore remoto, il sensore può essere connesso ad uno degli
inverter presenti. Si possono connettere anche più sensori di pressione remoti fino ad uno per inverter. In caso di
presenza di più sensori, la pressione di regolazione sarà la media di tutti i sensori connessi. Affinché il sensore di
pressione remoto possa essere visibile dagli altri inverter, è necessario aver correttamente connesso e configurato la
comunicazione multi inverter su tutti e che l'inverter al quale è connesso sia acceso.

4.2.3 Collegamento e impostazione degli ingressi fotoaccoppiati

Gli ingressi dell'inverter sono fotoaccoppiati vedi par. 2.3.3 e 6.6.15 questo significa che è garantito l'isolamento
galvanico degli ingressi rispetto l'inverter, servono per poter attivare le funzioni galleggiante, pressione ausiliaria,
disabilitazione sistema, bassa pressione in aspirazione. Le funzioni sono segnalate rispettivamente dai messaggi F1,
Paux, F3, F4. La funzione Paux se attivata realizza un pressurizzazione dell'impianto alla pressione impostata vedi
par. 6.6.15.3. Le funzioni F1, F3, F4 realizzano per 3 diverse cause un arresto della pompa vedi par. 6.6.15.2,
6.6.15.4, 6.6.15.5.
Quando si utilizza un sistema multi inverter gli ingressi devono essere usati con le seguenti accortezze:

i contatti che realizzano le pressioni ausiliarie devono essere riportati in parallelo su tutti gli inverter in modo
che su tutti gli inverter giunga lo stesso segnale.

i contatti che realizzano le funzioni F1, F3, F4 possono essere collegati sia con contatti indipendenti per ogni
inverter, che con un solo contatto riportato in parallelo su tutti gli inverter (la funzione viene attivata solo
sull'inverter al quale giunge il comando).
