2.1.1 Instalación con una bomba
En la Figura 1 se muestra un esquema de la instalación hidráulica de una bomba con inverter.
2.1.2 Instalación multibomba
Nuestros sistemas permiten crear grupos de presurización multibomba con control coordinado entre todos los
inverters. La cantidad máxima de elementos que se pueden conectar para crear un sistema multibomba es 8. Para
aprovechar la función del control coordinado (multi inverter) también es necesario realizar las conexiones eléctricas
adecuadas para poner los inverters en comunicación, véase el apdo. 2.3.6.
Un sistema multibomba se utiliza principalmente para:
• Aumentar las prestaciones hidráulicas respecto del dispositivo individual.
• Asegurar la continuidad de funcionamiento en caso de fallo en un dispositivo.
• Fraccionar la potencia máxima.
El sistema se crea del mismo modo que el sistema con una bomba: cada bomba tiene su propia impulsión hacia su
inverter y las salidas hidráulicas de los inverters se unen en un único colector.
El colector deberá tener el tamaño correcto para soportar el flujo generado por las bombas que se desean utilizar.
La instalación hidráulica debe realizarse de la manera más simétrica posible para obtener una demanda hidráulica
distribuida de manera uniforme en todas las bombas.
Todas las bombas deberán ser iguales entre sí y los inverters deberán ser del mismo modelo y con las mismas
conexiones entre sí en la configuración multi inverter.
2.2 Conexiones eléctricas
El inverter se entrega con los cables para la alimentación y para la bomba, indicados con las etiquetas LINE y PUMP.
A las conexiones eléctricas se accede quitando los 4 tornillos que están en la tapa. Las regletas internas tienen las
mismas siglas LINE y PUMP aplicadas en los cables.
Antes de efectuar cualquier operación de instalación o mantenimiento, desconectar el inverter de la red
de alimentación eléctrica y esperar 15 minutos antes de tocar las partes internas.
ESPAÑOL
Partes que componen el sistema
1
2
3, 12
4, 11
5, 9
6
7
8
10
13

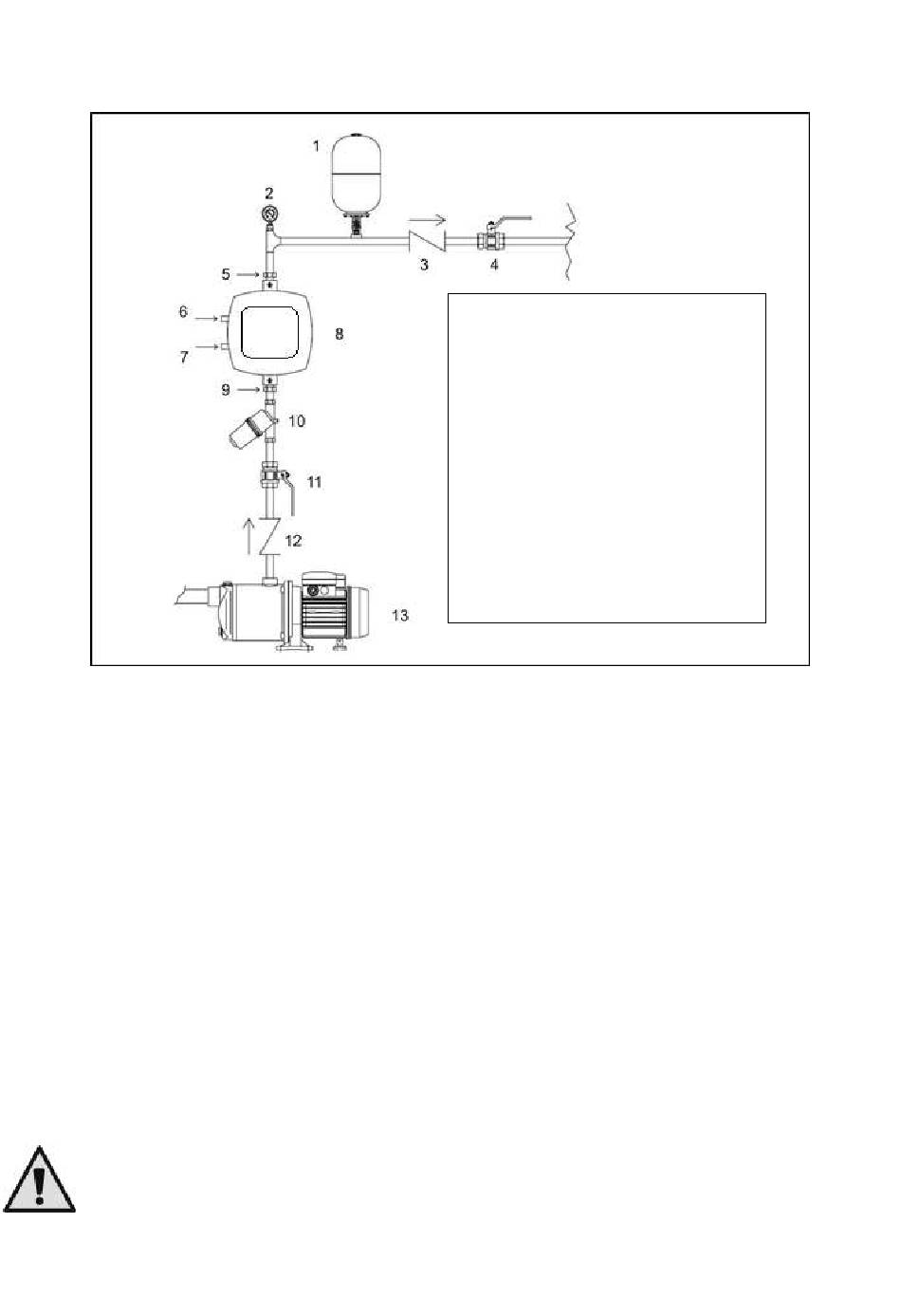

Figura 1: Instalación hidráulica
254
Vaso de expansión
Manómetro
Válvula de retención (opcional)
Válvula de bolas
Racor de acoplamiento rápido
Conexión de la electrobomba
Conexión de la línea
Inverter
Filtro
Electrobomba
